مع استمرار تزايد كثافة الطاقة في الأجهزة الإلكترونية، أصبحت الإدارة الحرارية الفعّالة عاملاً حاسماً لضمان استقرار الأداء والموثوقية على المدى الطويل. ومن أهم جوانب التصميم الحراري، والتي غالباً ما يُساء فهمها، حساب تدفق الهواء المطلوب لتبريد الأجهزة. فبدون تقدير دقيق لتدفق الهواء، قد لا تُحقق حتى المروحة أو المشتت الحراري عالي الجودة نتائج التبريد المرجوة.

تشرح هذه المقالة كيفية حساب تدفق الهواء المطلوب بناءً على تبديد الحرارة، وحدود ارتفاع درجة الحرارة، وظروف النظام. كما تناقش أخطاء التصميم الشائعة وكيف يؤثر اختيار المروحة على أداء التبريد في الواقع العملي. تُطبّق المبادئ المذكورة هنا على نطاق واسع على المعدات الصناعية، ومصادر الطاقة، وأجهزة الاتصالات، وخزائن التحكم الإلكترونية.

فهم توليد الحرارة في معدات التبريد

تُنتج جميع الأنظمة الإلكترونية حرارةً كناتج ثانوي لاستهلاك الطاقة. قد تشمل مصادر الحرارة المعالجات، ووحدات الطاقة، ومحركات التشغيل، ودوائر التحويل. يُعبّر عن إجمالي الحمل الحراري عادةً بالواط، وهو يُمثل كمية الطاقة الحرارية التي يجب إزالتها للحفاظ على درجات حرارة تشغيل آمنة.

يُعدّ التقدير الدقيق للحرارة الخطوة الأولى في حساب تدفق الهواء. ويمكن الحصول على هذه القيمة من بيانات المكونات، أو حسابات الكفاءة، أو القياس المباشر. غالبًا ما يؤدي التقليل من تقدير الحمل الحراري إلى عدم كفاية تدفق الهواء، بينما يؤدي المبالغة في تقديره إلى ضوضاء واستهلاك غير ضروريين للطاقة.

العلاقة بين تدفق الهواء وإزالة الحرارة

يزيل تدفق الهواء الحرارة عن طريق نقل الطاقة الحرارية بعيدًا عن المكونات المولدة للحرارة. وتعتمد كمية الحرارة التي يمكن للهواء إزالتها على ثلاثة عوامل رئيسية:

1- حجم تدفق الهواء،

2، كثافة الهواء والحرارة النوعية

3- الارتفاع المسموح به في درجة حرارة الهواء

4، يمكن التعبير عن العلاقة الحرارية الأساسية على النحو التالي:

5- تبديد الحرارة يساوي معدل تدفق كتلة الهواء مضروبًا في الحرارة النوعية للهواء وارتفاع درجة الحرارة

في التطبيقات الهندسية العملية، تُبسط هذه العلاقة إلى صيغة شائعة الاستخدام لتقدير تدفق الهواء تعتمد على التدفق الحجمي للهواء. وتشكل هذه الصيغة الأساس لاختيار القيمة الصحيحة مروحة التبريد .

طريقة حساب تدفق الهواء

لحساب تدفق الهواء المطلوب، يجب تحديد ثلاثة معايير:

1- إجمالي تبديد الحرارة للنظام

2، أقصى ارتفاع مسموح به في درجة حرارة الهواء

3- ظروف الهواء المحيط

4، بالنسبة للهواء القياسي عند الضغط العادي، غالبًا ما يتم استخدام صيغة هندسية مبسطة

يساوي معدل تدفق الهواء المطلوب الحمل الحراري مقسومًا على الارتفاع المسموح به في درجة الحرارة مضروبًا في ثابت.

يعكس هذا الثابت الخصائص الحرارية للهواء ومعاملات تحويل الوحدات. وعادةً ما تُعبّر النتيجة عن طريق القدم المكعب في الدقيقة أو المتر المكعب في الساعة. ويتطلب انخفاض الارتفاع المسموح به في درجة الحرارة تدفق هواء أعلى، بينما يسمح ارتفاع تحمل درجة الحرارة بتقليل الطلب على تدفق الهواء.

اختيار ارتفاع معقول في درجة الحرارة

يشير ارتفاع درجة الحرارة إلى الفرق بين درجة حرارة الهواء الداخل ودرجة حرارة الهواء الخارج. ويتطلب اختيار هذه القيمة تحقيق التوازن بين السلامة الحرارية وكفاءة النظام. وتتراوح قيم ارتفاع درجة الحرارة النموذجية بين خمس إلى خمس عشرة درجة مئوية، وذلك تبعاً لحساسية التطبيق.

تستخدم المعدات عالية الموثوقية عادةً حدودًا منخفضة لارتفاع درجة الحرارة لتقليل إجهاد المكونات وتقادمها. أما الأنظمة الصناعية ذات المكونات المتينة فقد تتحمل ارتفاعًا أكبر في درجة الحرارة لتقليل حجم المروحة واستهلاك الطاقة.

تأثير مقاومة النظام على تدفق الهواء الفعلي

يمثل تدفق الهواء المحسوب المتطلبات النظرية، وليس تدفق الهواء الذي ستوفره المروحة فعلياً. وتؤثر مقاومة النظام الناتجة عن مشتتات الحرارة والمرشحات والشبكات وهندسة الغلاف بشكل كبير على تدفق الهواء الفعلي.

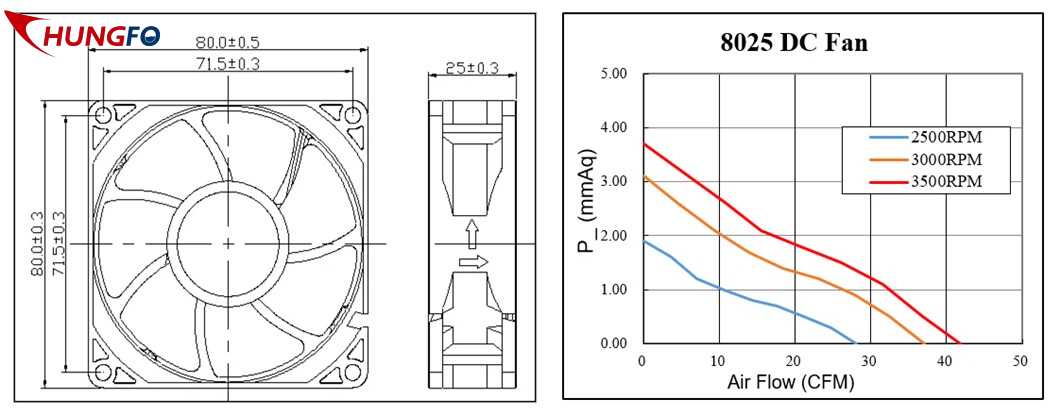

مع ازدياد المقاومة، يقل تدفق الهواء وفقًا لمنحنى أداء المروحة. لذلك، يجب دمج حساب تدفق الهواء مع تقدير مقاومة النظام. اختيار من محبي دي سي الاعتماد فقط على معدلات تدفق الهواء الحر غالباً ما يؤدي إلى تبريد غير كافٍ في ظل ظروف التشغيل.

اختيار المروحة بناءً على حساب تدفق الهواء

بعد حساب تدفق الهواء المطلوب، يجب اختيار المروحة بناءً على متطلبات كل من تدفق الهواء والضغط الساكن. يجب أن تكون المروحة قادرة على توفير تدفق الهواء المحسوب عند نقطة ضغط التشغيل للنظام.

توفر شركات تصنيع المراوح، مثل شركة تشونغفو الصينية، منحنيات أداء تُمكّن المهندسين من مطابقة متطلبات تدفق الهواء مع ظروف التشغيل الفعلية. ويضمن اختيار المروحة المناسبة أن يُترجم تدفق الهواء المحسوب إلى أداء تبريد فعال.

الأخطاء الشائعة في حساب تدفق الهواء

1- تحدث عدة أخطاء بشكل متكرر في تصميم أنظمة التبريد

2، مع تجاهل فقدان تدفق الهواء بسبب العوائق

3- استخدام أقصى تدفق هواء للمروحة بدلاً من تدفق الهواء التشغيلي

4، بافتراض توزيع الهواء بشكل منتظم داخل الحاويات

5- إهمال تأثيرات الارتفاع ودرجة الحرارة المحيطة

إن تجنب هذه الأخطاء يحسن دقة التبريد ويقلل من خطر ارتفاع درجة الحرارة أو الضوضاء المفرطة للمروحة.

دمج حسابات تدفق الهواء في التصميم الحراري

لا ينبغي التعامل مع حسابات تدفق الهواء كخطوة منفصلة، بل يجب دمجها في التصميم الحراري الشامل، بما في ذلك تخطيط المشتت الحراري، ومسارات تدفق الهواء، وتصميم الغلاف، واعتبارات الصيانة. يساهم التخطيط المبكر لتدفق الهواء في تقليل تكاليف إعادة التصميم وتحسين موثوقية المنتج.

مصنعون ذوو خبرة مثل شركة تشاينا تشونغفو تصنيع المراوح يركز هذا النهج على التوافق الحراري على مستوى النظام بدلاً من اختيار المروحة بشكل منفرد. ويضمن هذا النهج أداء تبريد مستقراً طوال دورة حياة المنتج.

خاتمة

يُعدّ حساب تدفق الهواء المطلوب لتبريد المعدات مهارة أساسية في الهندسة الحرارية. فمن خلال فهم توليد الحرارة، ومبادئ تدفق الهواء، ومقاومة النظام، يستطيع المهندسون تصميم حلول تبريد تتسم بالكفاءة والموثوقية والفعالية من حيث التكلفة.

يضمن حساب تدفق الهواء بدقة، إلى جانب اختيار المروحة المناسبة، تشغيل معدات التبريد ضمن حدود درجة الحرارة الآمنة في ظروف التشغيل الفعلية. يُعد هذا النهج المنهجي ضروريًا للأنظمة الإلكترونية الحديثة التي تواجه تحديات حرارية متزايدة.
