يُعدّ اختيار مروحة التبريد مهمة بالغة الأهمية في تصميم أنظمة إدارة الحرارة. بالنسبة للمهندسين، لا يقتصر اختيار المروحة المناسبة على قياس معدل تدفق الهواء فحسب، بل يشمل أيضًا تحقيق التوازن بين ضغط تدفق الهواء، والموثوقية، ومستوى الضوضاء، واستهلاك الطاقة، وبيئة التشغيل. قد يؤدي اختيار مروحة غير مناسبة إلى ارتفاع درجة الحرارة، والضوضاء المفرطة، والتلف المبكر، أو تكاليف إضافية غير ضرورية.

تقدم هذه المقالة دليلاً تفصيلياً لاختيار المراوح للمهندسين، حيث تتبع منهجية هندسية عملية تُراعي أداء المروحة ومتطلبات التطبيق الفعلية وقيود النظام. والهدف هو مساعدة المهندسين على اتخاذ قرارات مدروسة وموثوقة لاختيار المراوح المناسبة للمعدات الإلكترونية والصناعية.

فهم هدف التبريد

تتمثل الخطوة الأولى في اختيار المروحة في تحديد هدف التبريد بوضوح. يجب على المهندسين فهم ما يحتاج إلى التبريد ولماذا. ويشمل ذلك تحديد المكونات المولدة للحرارة مثل كمعالجات أو وحدات طاقة أو محولات وتحديد حدود درجة حرارة التشغيل المقبولة.

من الضروري أيضاً توضيح ما إذا كانت المروحة تُستخدم لتبريد مكونات الجهاز أو لتهوية الحاوية أو لإدارة تدفق الهواء على مستوى النظام ككل. تتطلب أهداف التبريد المختلفة أنواعاً مختلفة من المراوح وأنماط تدفق هواء واستراتيجيات تركيب مختلفة.

تقدير الحمل الحراري والهامش الحراري

بمجرد تحديد هدف التبريد، تتمثل الخطوة التالية في تقدير إجمالي الحمل الحراري. ويُحسب الحمل الحراري عادةً بناءً على استهلاك الطاقة وفقدان كفاءة المكونات داخل النظام.

ينبغي على المهندسين تضمين هامش حراري لمراعاة التغيرات في ظروف التشغيل، وتأثيرات التقادم، والتغيرات البيئية. فالتصميم بدون هامش كافٍ قد يؤدي إلى مشاكل حرارية لاحقة في دورة حياة المنتج.

تحديد تدفق الهواء المطلوب

يتم حساب تدفق الهواء المطلوب بناءً على الحمل الحراري، وارتفاع درجة الحرارة المسموح به، وخصائص الهواء. وتُترجم هذه الخطوة المتطلبات الحرارية إلى طلب على تدفق الهواء.

مع ذلك، يجب تعديل قيم تدفق الهواء النظرية لتعكس ظروف النظام الفعلية. تؤثر خسائر تدفق الهواء الناتجة عن المرشحات ومشتتات الحرارة والشبكات والعوائق الداخلية بشكل كبير على أداء التبريد الفعلي. لذا، ينبغي على المهندسين مراعاة هذه الخسائر في المراحل الأولى من التصميم.

تقييم معاوقة النظام

تصف معاوقة النظام المقاومة التي يواجهها تدفق الهواء أثناء مروره عبر المعدات. وهي تتأثر بهندسة الغلاف وكثافة المكونات وتصميم مسار تدفق الهواء.

يُعدّ فهم مقاومة النظام أمرًا بالغ الأهمية لاختيار مروحة ذات قدرة ضغط مناسبة. فالمروحة ذات تدفق الهواء العالي ولكن الضغط الساكن المنخفض قد لا تُوفّر التبريد المطلوب في نظام ذي مقاومة عالية.

اختيار نوع المروحة

بناءً على متطلبات تدفق الهواء والضغط، يمكن للمهندسين اختيار نوع المروحة المناسب. مراوح محورية وهي مناسبة للتطبيقات ذات التدفق الهوائي العالي والمقاومة المنخفضة. المراوح الطاردة المركزية يفضل استخدامها عندما يكون الضغط العالي مطلوبًا للتغلب على مقاومة تدفق الهواء. مراوح التدفق المتقاطع تُستخدم هذه التقنية عندما تكون هناك حاجة إلى توزيع موحد لتدفق الهواء عبر مساحة واسعة.

لكل نوع من أنواع المراوح مزايا وقيود يجب أن تتوافق مع أهداف تصميم النظام.

منحنيات أداء المروحة المتطابقة

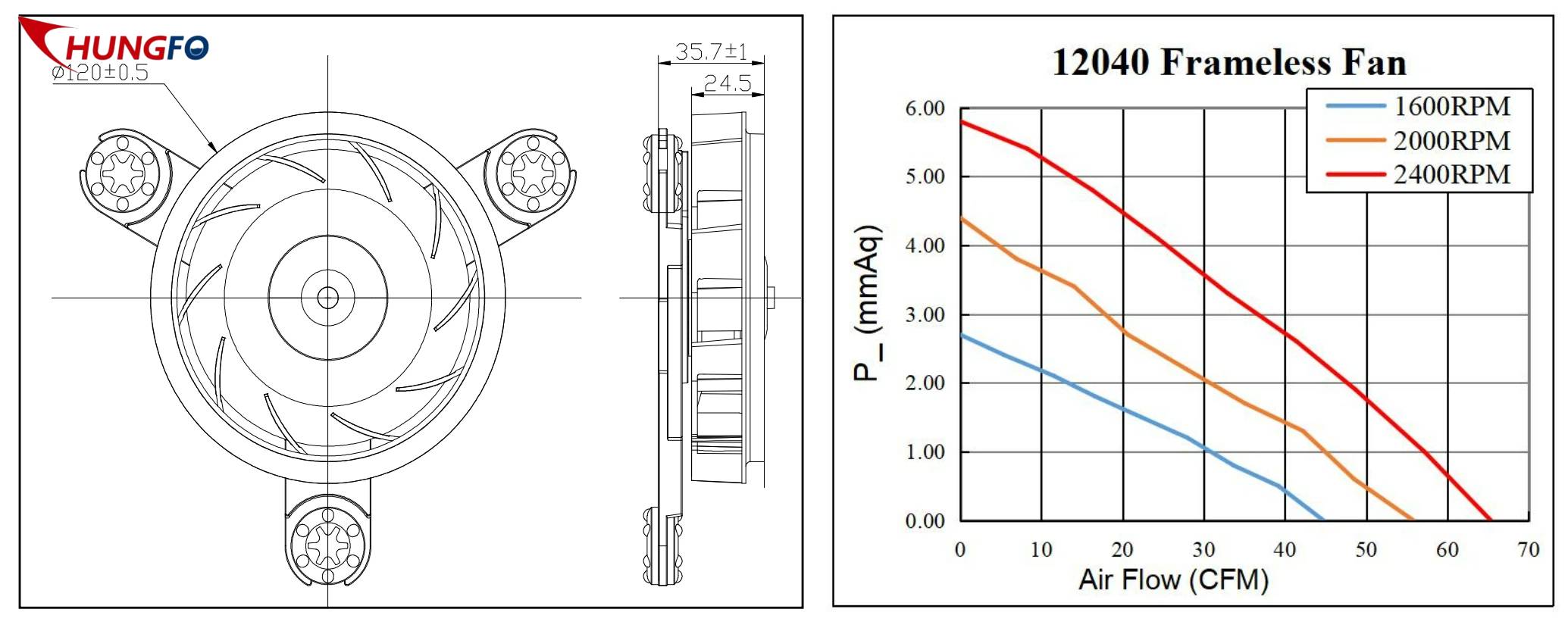

توفر منحنيات أداء المروحة معلومات قيّمة حول ضغط تدفق الهواء ونقاط التشغيل. يجب على المهندسين اختيار مروحة تتوافق نقطة تشغيلها مع منحنى مقاومة النظام.

قد يؤدي التشغيل بعيدًا جدًا عن النقطة المثلى إلى انخفاض الكفاءة وزيادة الضوضاء وتقصير عمر المروحة. وتُعدّ مطابقة منحنى الأداء إحدى أهم الخطوات في اختيار المراوح الاحترافية.

مع مراعاة الموثوقية والعمر الافتراضي

تُعدّ الموثوقية بالغة الأهمية للمعدات الصناعية والمعدات ذات المهام الحرجة. لذا، ينبغي على المهندسين تقييم العمر الافتراضي المُصنّف للمحامل ونطاق درجة حرارة التشغيل.

تستفيد التطبيقات التي تعمل بشكل متواصل من المراوح المصممة لتدوم طويلاً وتؤدي أداءً مستقراً. وتركز شركة تشونغفو الصينية للمراوح على خصائص الأداء المتسقة التي تناسب ظروف التشغيل الصعبة.

الاعتبارات البيئية والتنظيمية

تؤثر بيئة التشغيل بشكل كبير على اختيار المروحة. يجب مراعاة درجة الحرارة والرطوبة والغبار ومستويات الاهتزاز. قد تتطلب البيئات الخارجية أو القاسية مستويات حماية أعلى ومواد مقاومة للتآكل.

ينبغي على المهندسين أيضاً مراعاة متطلبات السلامة واللوائح المعمول بها، مثل المعايير الكهربائية والامتثال البيئي.

تحسين مستوى الضوضاء واستهلاك الطاقة

غالباً ما تُعتبر الضوضاء واستهلاك الطاقة من المتطلبات الثانوية، لكنها قد تصبح بالغة الأهمية في بعض التطبيقات. لذا، يجب على المهندسين الموازنة بين أداء التبريد والحدود الصوتية وأهداف كفاءة الطاقة.

يمكن أن يساعد خفض سرعة المروحة وزيادة حجمها أو تحسين مسارات تدفق الهواء في تقليل الضوضاء مع الحفاظ على التبريد الكافي.

قيود التركيب والتكامل

تؤثر القيود المادية، مثل المساحة المتاحة وطريقة التركيب واتجاه تدفق الهواء، على اختيار المروحة. لذا، ينبغي على المهندسين التأكد من إمكانية دمج المروحة المختارة بسهولة في التصميم الميكانيكي دون التأثير سلبًا على كفاءة تدفق الهواء.

قد يؤدي التركيب غير الصحيح إلى إلغاء فوائد حتى أفضل اختيار للمروحة.

التحقق والاختبار

تتمثل الخطوة الأخيرة في اختيار المروحة في التحقق من خلال الاختبار. ويؤكد الاختبار الحراري في أسوأ الظروف صحة الافتراضات التي تم وضعها أثناء التصميم.

تتيح الاختبارات للمهندسين ضبط سرعة المروحة بدقة والتأكد من أن نظام التبريد يلبي توقعات الموثوقية والأداء.

خاتمة

يُعد اختيار المروحة عملية هندسية منهجية تتطلب فهمًا واضحًا للمتطلبات الحرارية وخصائص النظام وظروف التشغيل. باتباع نهج تدريجي، يستطيع المهندسون تقليل المخاطر وتحسين الموثوقية ورفع كفاءة التبريد إلى المستوى الأمثل.

يؤدي اختيار المروحة المناسبة إلى تحويل إدارة الحرارة من مشكلة محتملة إلى أساس مستقر لأداء المنتج.
