1.إجابة سريعة

قبل دمج مروحة تبريد 12025 في تصميم أي معدات، يجب على المهندسين التحقق من أكثر من مجرد الحجم المادي للمروحة. تشمل أهم المواصفات أبعاد الإطار، والجهد الاسمي، ونطاق جهد التشغيل، والتيار الاسمي، وطاقة الإدخال، وسرعة الدوران، والحد الأقصى لتدفق الهواء، والضغط الاستاتيكي، ومستوى الضوضاء، ونوع المحمل، والعمر التشغيلي المتوقع، ودرجة حرارة التشغيل، والرطوبة، ووظائف الحماية، وواجهة التحكم، وتكوين الأسلاك، والمواد، والشهادات المعمول بها.

تشير مروحة 12025 عادةً إلى مروحة بحجم إطار اسمي يبلغ 120 مم × 120 مم وسمك 25 مم. يُستخدم هذا الحجم على نطاق واسع لأنه يوفر توازناً مفيداً بين سعة تدفق الهواء، ومساحة التركيب، واستهلاك الطاقة، ومساحة التغليف. ومع ذلك، يمكن لمروحتين لهما نفس الأبعاد 120 × 120 × 25 مم أن تتمتعا بخصائص أداء مختلفة بشكل كبير.

على سبيل المثال، تُظهر مواصفات منتجات 12025 المنشورة أن طرازات 12 فولت يمكن أن تتراوح من إصدارات منخفضة السرعة نسبياً بتدفق هواء يبلغ حوالي 56 قدم مكعب في الدقيقة (CFM) إلى إصدارات عالية السرعة تتجاوز 90 أو حتى 100 قدم مكعب في الدقيقة، اعتماداً على المحرك، وتصميم الشفرة، ونظام المحمل، ونقطة التشغيل. توجد اختلافات مماثلة بين طرازات 24 فولت.

لذلك، يجب أن تبدأ عملية الاختيار الصحيحة بمتطلبات التبريد الخاصة بالمعدات بدلاً من مجرد البحث عن مروحة 12025 حسب الحجم.

بالنسبة لمعظم التطبيقات، يجب على المهندسين الإجابة على خمسة أسئلة أولاً.

1.هل تتناسب مروحة 12025 مادياً مع مساحة التركيب المتاحة؟

2.هل يتطابق جهدها الاسمي مع بنية طاقة المعدات؟

3.هل يمكنها توفير تدفق هواء كافٍ عند مقاومة النظام الفعلية؟

4.هل يمكن لخصائص الضوضاء ودرجة الحرارة والاهتزاز والعمر التشغيلي الخاصة بها أن تلبي متطلبات التطبيق؟

5.هل تتطابق واجهتها الكهربائية ووظيفة التحكم الخاصة بها مع وحدة تحكم المعدات؟

إذا تمت الإجابة على هذه الأسئلة الخمسة قبل الشراء، فيمكن تجنب العديد من مشاكل التكامل الشائعة.

2.أهم النقاط

المواصفة الأولى التي يجب التأكد منها هي البعد المادي الفعلي. يبلغ قياس مروحة التبريد 12025 النموذجية حوالي 120 مم × 120 مم × 25 مم، ولكن يجب أيضاً التحقق من أبعاد فتحات التثبيت، وموضع مخرج الكابل، وحجم الموصل، والخلوص المحيط.

المواصفة الثانية المهمة هي الجهد. قد يكون لـ مروحة 12v dc وإصدار 24 فولت نفس الأبعاد المادية بينما تتطلبان ظروفاً كهربائية مختلفة تماماً. توضح المنتجات المنشورة أن مراوح 12025 متوفرة في إصدارات 12 فولت و24 فولت، مع متطلبات تيار وطاقة مختلفة.

الاعتبار الثالث هو تدفق الهواء. يتم قياس الحد الأقصى لتدفق الهواء عادةً في ظروف مفتوحة نسبياً. ولا ينبغي اعتباره تلقائياً تدفق الهواء المتاح بعد تركيب المروحة داخل آلة حقيقية.

الاعتبار الرابع هو الضغط الاستاتيكي. قد تحتاج المروحة المثبتة خلف مرشح أو مبادل حراري أو شبكة أو مجرى هواء أو حاوية أو مجموعة إلكترونية كثيفة إلى قدرة ضغط أقوى من تطبيق التبريد في الهواء الطلق.

الاعتبار الخامس هو الأداء الصوتي. يمكن أن تؤدي السرعة الأعلى إلى زيادة تدفق الهواء والضغط، ولكنها قد تزيد أيضاً من الضوضاء. توفر بعض طرازات 12025 المنشورة إصدارات منخفضة السرعة لتشغيل أكثر هدوءاً وإصدارات عالية السرعة لأداء تبريد أكبر.

الاعتبار السادس هو الموثوقية. يؤثر نوع المحمل، وتصميم المحرك، ودرجة حرارة التشغيل، والرطوبة، والغبار، والاهتزاز، وساعات التشغيل المستمر على العمر التشغيلي.

وأخيراً، يجب تقييم المروحة كجزء من النظام الحراري بأكمله بدلاً من كونها مكوناً مستقلاً.

3.فهم ما تعنيه 12025 فعلياً

الاسم 12025 هو في المقام الأول تسمية للأبعاد.

في نظام تسمية المراوح المحورية التقليدي، يشير الرقم 120 عادةً إلى عرض وطول إطار اسمي يبلغ حوالي 120 مم، بينما يشير الرقم 25 إلى سمك إطار تقريبي يبلغ 25 مم.

لذلك، تم تصميم مروحة التبريد القياسية 12025 بشكل عام حول عامل شكل 120 مم × 120 مم × 25 مم.

تعد صيغة الأبعاد هذه مفيدة لأن المهندسين يمكنهم تحديد ما إذا كانت المروحة قد تناسب حاوية معدات معينة بسرعة. ومع ذلك، لا يخبرك رقم الطراز نفسه بتدفق الهواء، أو الضغط، أو السرعة، أو التيار، أو الضوضاء، أو نوع المحمل، أو العمر الافتراضي.

هذا التمييز مهم للغاية في المشتريات.

على سبيل المثال، قد تعمل مروحة 12025 بسرعة 1500 دورة في الدقيقة، بينما قد تعمل أخرى بسرعة تزيد عن 3000 دورة في الدقيقة. قد يتم تحسين إحداها لتقليل الضوضاء، بينما قد تعطي أخرى الأولوية للضغط الاستاتيكي. قد تستخدم إحداها محامل جلبة، بينما قد تستخدم أخرى محامل كروية مزدوجة. يمكن أن تتضمن بعض الطرازات أيضاً تحكماً في السرعة عبر PWM، أو تغذية راجعة للسرعة FG، أو مخرج إنذار RD، أو إعادة تشغيل تلقائية، أو حماية ضد الماء.

وبناءً على ذلك، يجب التعامل مع "12025" كنقطة بداية لعملية الاختيار، وليس كمواصفة نهائية.

4.تحقق من أبعاد التركيب أولاً

قبل مقارنة المواصفات الكهربائية أو مواصفات تدفق الهواء، تحقق من الواجهة الميكانيكية.

المتطلب الأساسي هو الحجم الإجمالي للمروحة. يشغل تكوين 12025 القياسي مساحة تركيب تبلغ حوالي 120 مم × 120 مم وله سمك اسمي يبلغ 25 مم.

ومع ذلك، يجب على المهندسين أيضاً التحقق من التفاصيل التالية:

المسافة بين فتحات التثبيت،قطر فتحة التثبيت،نوع البرغي،سمك الإطار،موضع مخرج الكابل،موقع الموصل،اتجاه المروحة،الخلوص حول المدخل،الخلوص حول المخرج،التداخل المحتمل مع المكونات المجاورة.

يمكن للمروحة تقنياً أن تمتلك أبعاد 12025 الصحيحة ولكنها تظل غير مناسبة إذا كان كابلها يخرج باتجاه مشتت حراري، أو موصل لوحة دوائر مطبوعة (PCB)، أو دعامة هيكلية، أو آلية متحركة.

كما أن خلوص المدخل والمخرج مهم أيضاً. إذا تم وضع جانب السحبمباشرة مقابل جدار أو مرشح أو فتحة ضيقة، فقد لا تتلقى المروحة هواءً كافياً. وإذا كان المخرج مسدوداً بشبكة أو مبادل حراري، فقد تزداد مقاومة النظام بشكل كبير.

ولهذا السبب يجب التحقق من التكامل الميكانيكي باستخدام هيكل المعدات الفعلي بدلاً من الاعتماد على رسم أبعاد بسيط.

5.تحقق من الجهد المقدر وجهد التشغيل

تعد توافقية الجهد واحدة من المتطلبات الكهربائية الأساسية.

تم تصميم مروحة بجهد 12 فولت تيار مستمر لتعمل ضمن نظام طاقة بجهد 12 فولت تيار مستمر، بينما الإصدار بجهد 24 فولت مخصص لنظام بجهد 24 فولت تيار مستمر. الجهد المقدر غير قابل للتبديل لمجرد أن الأبعاد الميكانيكية متطابقة.

تُظهر مواصفات 12025 المنشورة أمثلة لكل من منتجات 12 فولت و24 فولت، مع نطاقات تشغيل تبلغ تقريبًا 7.0 إلى 13.8 فولت لبعض طرازات 12 فولت، وتقريبًا 14.0 إلى 27.6 فولت لبعض طرازات 24 فولت.

هذا يعني أنه لا ينبغي على المهندسين النظر فقط إلى الجهد الاسمي. يجب أيضًا التحقق من نطاق جهد التشغيل الفعلي.

بالنسبة للمعدات التي تعمل بمصدر طاقة تيار مستمر منظم، قد يكون هذا مباشرًا نسبيًا.

بالنسبة للمعدات التي تعمل بالبطاريات، أو أنظمة التحكم الصناعية، أو المركبات، أو معدات الاتصالات، أو الأنظمة ذات تقلبات الجهد، يصبح نطاق التشغيل أكثر أهمية بكثير.

إذا كان من المتوقع أن تعمل المروحة بجهد خارج نطاقها المحدد، فقد تحدث العديد من المشكلات، بما في ذلك فشل البدء، أو التشغيل غير المستقر، أو التيار المفرط، أو تقليل عمر المحرك، أو الضوضاء غير الطبيعية.

6.قارن بين التيار المقدر وطاقة الإدخال

يحدد التيار المقدر مقدار التيار الكهربائي الذي تسحبه المروحة عادةً في ظل ظروف التشغيل المحددة لها.

يمكن تقدير طاقة الإدخال عمومًا باستخدام العلاقة:

طاقة الإدخال = الجهد × التيار

على سبيل المثال، مروحة بجهد 12 فولت تسحب 0.25 أمبير لديها طاقة إدخال كهربائية اسمية تبلغ حوالي 3 واط.

مروحة24 فولتتسحب 0.20 أمبير لديها طاقة إدخال كهربائية اسمية تبلغ حوالي 4.8 واط.

توضح جداول منتجات 12025 المنشورة مدى التغير الكبير في التيار والطاقة بين إصدارات السرعة المختلفة حتى عندما يظل الحجم المادي متطابقًا.

هذا مهم عند دمج مراوح متعددة.

لنفترض أن خزانة المعدات تستخدم ست مراوح. إن فرقاً بمقدار 1 واط فقط لكل مروحة قد يؤدي إلى استهلاك كهربائي إضافي وتوليد حرارة بمقدار 6 واط تقريباً.

لذلك يجب على المهندسين مراعاة كل من استهلاك الطاقة الخاص بالمروحة وقدرة مزود طاقة المعدات.

يجب أيضاً أن تكون وحدة التحكم، والموصل، والأسلاك، والصمام (الفيوز)، ومسارات لوحة الدوائر المطبوعة (PCB)، ومكونات التبديل مصنفة بشكل مناسب.

7.قيّم عدد الدورات في الدقيقة (RPM) بعناية

يشير عدد الدورات في الدقيقة (RPM) إلى مدى سرعة دوران المروحة.

يمكن أن تؤدي زيادة عدد الدورات في الدقيقة (RPM) إلى زيادة تدفق الهواء والضغط، ولكن السرعة وحدها لا تحدد أداء التبريد.

تؤثر هندسة الشفرات، وكفاءة المحرك، وتصميم الإطار، وظروف المدخل، ومقاومة النظام جميعها على الأداء الفعلي.

على سبيل المثال، تُظهر منتجات 12025 المتاحة إصدارات تعمل بحوالي 1,500 دورة في الدقيقة، و1,800 دورة في الدقيقة، و2,000 دورة في الدقيقة، و2,200 دورة في الدقيقة، و2,500 دورة في الدقيقة، و2,800 دورة في الدقيقة، و3,000 دورة في الدقيقة، وما فوق 3,000 دورة في الدقيقة.

هذا النطاق الواسع يفسر سبب كون اختيار مروحة بناءً على الحجم فقط قد يؤدي إلى نتائج ضعيفة.

إذا كان الغلاف الإلكتروني يتطلب تشغيلاً هادئاً، فقد يكون الطراز ذو السرعة المنخفضة أكثر ملاءمة.

إذا كانت المعدات تحتوي على مبادل حراري عالي الكثافة أو مقاومة قوية لتدفق الهواء، فقد يكون الطراز ذو الضغط العالي ضرورياً.

لذلك يجب تحديد عدد الدورات في الدقيقة (RPM) المستهدف جنباً إلى جنب مع متطلبات تدفق الهواء، والضغط، والضوضاء، والمتطلبات الحرارية.

8.تحقق من الحد الأقصى لتدفق الهواء

يعد تدفق الهواء أحد أكثر المواصفات التي يتم البحث عنها عند اختيار مروحة التبريد.

قد يتم التعبير عنه بـ CFM (قدم مكعب في الدقيقة) أو أمتار مكعبة في الدقيقة.

يُستخدم CFM بشكل شائع في مواصفات المراوح الدولية. ومع ذلك، يجب تفسير قيمة الحد الأقصى لتدفق الهواء بعناية.

يمثل الحد الأقصى لتدفق الهواء عموماً حالة ذات مقاومة نظام منخفضة نسبياً. بمجرد تركيب المروحة داخل المعدات، تخلق المرشحات، والشبكات، والقنوات، والمشتتات الحرارية، والمكونات الأخرى مقاومة.

لذلك يمكن أن يكون تدفق الهواء التشغيلي الفعلي أقل من الحد الأقصى المعلن عنه لتدفق الهواء.

على سبيل المثال، يمكن لنماذج 12025 المنشورة توفير تدفق هواء يتراوح من حوالي 50 CFM إلى أكثر من 100 CFM اعتماداً على الجهد والسرعة والتصميم.

لذلك، يجب على المهندس أن يسأل:

ما هو تدفق الهواء المطلوب عند ضغط النظام الفعلي؟

هذا السؤال أكثر فائدة من السؤال فقط:

ما هو الحد الأقصى لـ CFM؟

9.تحقق من الضغط الساكن

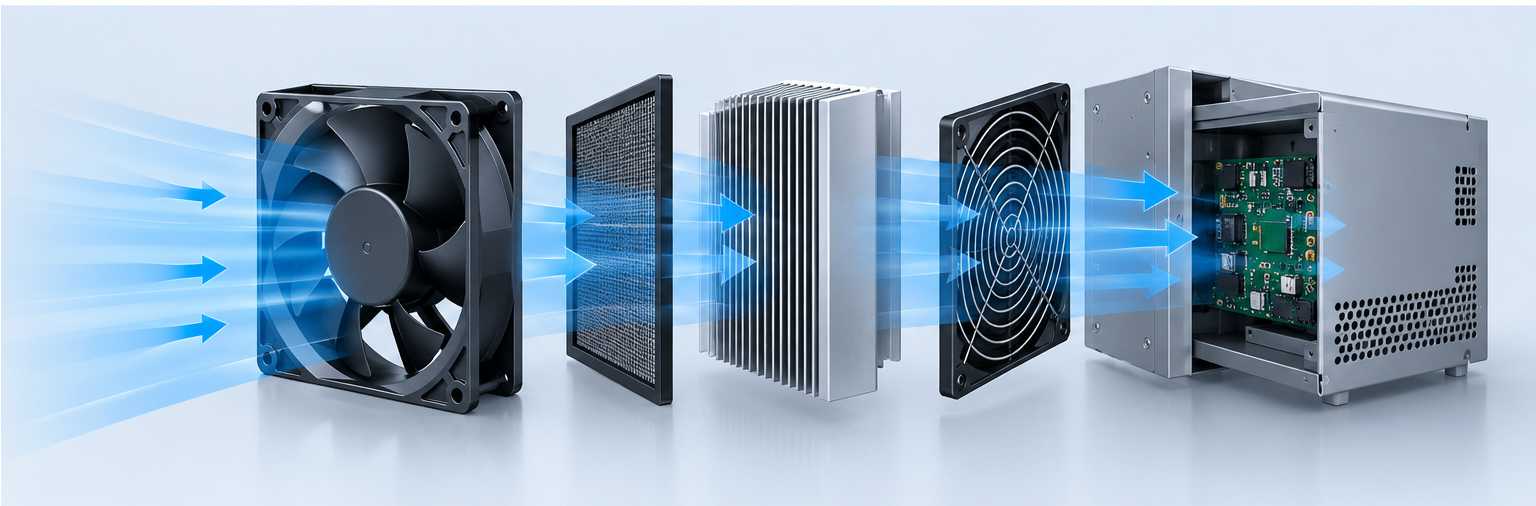

يعد الضغط الساكن مهماً بشكل خاص عندما يتعين على المروحة دفع الهواء عبر مقاومة.

تشمل مصادر المقاومة النموذجية ما يلي:

مرشحات الهواء،شاشات الغبار،المبادلات الحرارية،المبردات،المكونات الإلكترونية،فتحات التهوية الضيقة،شبكات الحماية،القنوات الطويلة،تخطيطات المعدات الكثيفة.

إذا كان التطبيق يحتوي على مقاومة كبيرة، فقد يكون أداء مروحة ذات حد أقصى مرتفع لتدفق الهواء ولكن بضغط غير كافٍ أسوأ من المتوقع.

على سبيل المثال، تُظهر نماذج 12025 المنشورة قيم ضغط ساكن تتراوح من حوالي 1 إلى أكثر من 10 mmH2O اعتماداً على التصميم والسرعة.

يوضح هذا سبب وجوب تقييم تدفق الهواء والضغط الاستاتيكي معاً دائماً.

10.استخدم منحنى المروحة بدلاً من النظر إلى رقم واحد

تعد وثيقة P-Q curve، والتي تسمى أيضاً منحنى الضغط والتدفق، أكثر الوثائق الهندسية فائدة لاختيار المروحة.

يوضح المنحنى العلاقة بين تدفق الهواء والضغط الاستاتيكي.

عند مقاومة النظام المنخفضة، يمكن للمروحة تحريك المزيد من الهواء.

مع زيادة مقاومة النظام، ينخفض تدفق الهواء الفعلي.

يتم تحديد نقطة التشغيل الصحيحة من خلال التقاطع بين منحنى المروحة ومنحنى مقاومة النظام.

هذا المفهوم مهم بشكل خاص للمعدات الصناعية المغلقة.

المروحة التي يتم الإعلان عنها بقدرة 80 CFM لا توفر بالضرورة 80 CFM بعد التركيب.

السؤال الصحيح هو ما إذا كانت قادرة على توفير تدفق الهواء المطلوب عند الضغط الذي تولده المعدات.

لذلك، عند تقييم مروحة 12025، اطلب منحنى P-Q الخاص بالشركة المصنعة كلما أمكن ذلك.

11.تحقق من مستوى الضوضاء

تعد الضوضاء اعتباراً رئيسياً آخر.

تُظهر طرازات 12025 المنشورة مستويات ضوضاء تتراوح من نطاق 20 dB(A) المرتفع لبعض التكوينات منخفضة السرعة إلى أكثر من 40 dB(A) للطرازات ذات السرعة الأعلى.

لذلك قد يؤدي استهداف تدفق هواء أعلى إلى مقايضة صوتية.

بالنسبة للمعدات المكتبية، والأجهزة الطبية، وأدوات المختبرات، والأجهزة المنزلية، وغيرها من المنتجات الحساسة للضوضاء، يجب مراعاة الضوضاء أثناء الاختيار الأولي للمروحة بدلاً من مراعاتها بعد تجميع النموذج الأولي.

يمكن للعوامل التالية أن تؤثر على الضوضاء الملحوظة:

عدد دورات المروحة في الدقيقة (RPM)،هندسة الشفرات،تبديل المحرك،حالة المحمل،اضطراب الهواء،تصميم الشبكة،اهتزاز التثبيت،رنين الغلاف

يمكن لقنوات الهواء المصممة بشكل سيئ أن تخلق أيضاً ضوضاء اضطراب كبيرة حتى عندما تكون المروحة نفسها ذات تصنيف ضوضاء منخفض نسبياً.

12.اختر نوع المحمل الصحيح

يؤثر اختيار المحمل على الموثوقية، والضوضاء، واتجاه التركيب، وتحمل درجة الحرارة، وعمر الخدمة.

تشمل خيارات المحامل الشائعة المحامل الانزلاقية، والمحامل الهيدروليكية، والمحامل الكروية.

يتم تقديم بعض مراوح 12025 المنشورة بمحامل انزلاقية أو هيدروليكية، بينما يستخدم البعض الآخر محملين كرويين.

يمكن أن تكون المراوح ذات المحامل الانزلاقية مناسبة للتطبيقات الحساسة للتكلفة وظروف بيئية معينة.

غالباً ما يتم النظر في المراوح ذات المحامل الكروية عندما يكون التشغيل المستمر، أو درجة الحرارة الأعلى، أو اتجاه التركيب، أو عمر الخدمة الأطول أمراً مهماً.

ومع ذلك، لا ينبغي للمهندسين افتراض أن نوعاً واحداً من المحامل مناسب تلقائياً لكل تطبيق.

يجب تقييم درجة الحرارة الفعلية، وساعات التشغيل، واتجاه التركيب، والاهتزاز، والغبار، والرطوبة، والعمر الافتراضي المطلوب معاً.

13.تحقق من درجة حرارة التشغيل والرطوبة

يمكن أن تكون الظروف البيئية للمعدات مختلفة جداً عن درجة الحرارة داخل المصنع.

قد تتعرض المروحة المستخدمة في حاوية خادم، أو خزانة صناعية، أو نظام تبريد، أو نظام شحن، أو جهاز خارجي لدرجات حرارة مرتفعة.

تُظهر مواصفات 12025 المنشورة نطاقات تشغيل مثل ما يقرب من سالب 10 درجات مئوية إلى موجب 70 درجة مئوية لبعض طرازات المحامل الانزلاقية، ومن سالب 20 درجة مئوية إلى موجب 80 درجة مئوية لبعض طرازات المحامل الكروية.

هذه القيم هي أمثلة وليست متطلبات عالمية.

يجب على المهندسين طلب المواصفات البيئية الدقيقة للطراز المختار.

يجب أيضاً مراعاة الرطوبة.

قد تتطلب الرطوبة العالية، والتكثيف، والغبار، ورذاذ الملح، والغازات المسببة للتآكل مواد خاصة أو معالجة وقائية.

14.ضع في اعتبارك حماية IP

بالنسبة للمعدات المعرضة للماء أو الغبار أو التكثيف أو البيئات الخارجية، يمكن أن تكون حماية IP أمراً بالغ الأهمية.

توفر بعض عائلات منتجات 12025 خيارات مثل IP54 أو IP55 أو IP56 أو IP66 أو IP67 أو IP68.

ومع ذلك، لا ينبغي التعامل مع تصنيف IP كميزة عالمية لكل مروحة 12025.

يجب على المهندس تأكيد تصنيف IP الدقيق للطراز المختار.

قد تتطلب المروحة ذات تصنيف IP أيضاً إحكاماً مناسباً للكابلات، وحماية للموصلات، وتصميماً لحشية التثبيت، وتكاملاً مع الحاوية.

يعتمد مستوى الحماية النهائي للنظام على التجميع الكامل وليس على المروحة وحدها.

15.تحقق من وظائف التحكم والتغذية الراجعة

قد تتطلب المعدات الحديثة أكثر من سلكي طاقة.

قد تستخدم مروحة التيار المستمر الأساسية توصيلات طاقة موجبة وسالبة.

قد تتضمن التكوينات الأكثر تقدماً ما يلي:

تغذية راجعة للسرعة FG،مخرج إنذار RD،تحكم في السرعة PWM،تحكم متعلق بدرجة الحرارة،إعادة تشغيل تلقائية،حماية من قفل الدوار،حماية من القطبية.

يمكن لهذه الوظائف مساعدة وحدة تحكم المعدات في مراقبة وتنظيم تشغيل المروحة.

على سبيل المثال، يمكن لـ PWM السماح لوحدة التحكم بضبط سرعة المروحة وفقاً للحمل الحراري.

يمكن أن توفر التغذية الراجعة FG معلومات عن سرعة الدوران.

يمكن أن يشير RD إلى حالة العطل.

إذا كانت المعدات تتطلب هذه الوظائف، فيجب تحديدها قبل شراء العينات.

16.تحقق من تكوين الموصل والسلك

يمكن أن يفشل التكامل الكهربائي حتى عندما يكون الجهد والتيار صحيحين.

قد لا يتطابق الموصل.

قد لا يكون طول السلك كافياً.

قد تختلف القطبية.

قد يكون تعريف الدبوس مختلفاً.

قد لا يناسب مقياس السلك التثبيت.

تستخدم بعض مراوح 12025 سلكين، بينما يمكن للتكوينات الأخرى استخدام ثلاثة أو أربعة أسلاك لوظائف الاستشعار أو PWM.

لذلك، يجب على المهندسين التأكد من:

عدد الأسلاك،لون السلك،طراز الموصل،تعريف الدبوس (Pin)،طول السلك،قياس السلك،القطبية،نوع الإشارة،طريقة قفل الموصل.

يجب أن تظهر هذه التفاصيل بوضوح في المواصفات الهندسية.

17.تحقق من ميزات حماية المحرك

يجب تقييم المروحة الموثوقة لظروف التشغيل غير الطبيعية.

قد تشمل ميزات الحماية المفيدة الحماية من انغلاق الدوار، وإعادة التشغيل التلقائي، وحماية القطبية، والحماية الحرارية.

يمكن للمروحة المسدودة أن تخلق حالة تشغيل مختلفة بشكل كبير عن التشغيل العادي.

إذا تم منع المروحة من الدوران بواسطة جسم غريب، أو تراكم الغبار، أو تداخل ميكانيكي، أو مشكلة في التثبيت، فقد يتصرف المحرك بشكل مختلف.

بالنسبة للمعدات المتوقع تشغيلها دون مراقبة لفترات طويلة، يجب إدراج وظائف الحماية في معايير اختيار المروحة.

18.تقييم المواد

تؤثر مواد الإطار والمروحة على القوة الميكانيكية، ومقاومة درجات الحرارة، ومقاومة اللهب، والمقاومة الكيميائية، والاستقرار على المدى الطويل.

تستخدم العديد من منتجات 12025 اللدائن الهندسية مثل PBT.

تدرج إحدى مواصفات 12025 المنشورة مادة PBT مع مادة مثبطة للهب UL94V-0 لكل من الإطار والمروحة.

يجب أن يتطابق اختيار المواد مع التطبيق.

قد تتطلب المعدات الصناعية مقاومة أعلى لدرجات الحرارة.

قد تتطلب المعدات الكهربائية مواد مثبطة للهب.

قد تتطلب التطبيقات الخارجية مقاومة بيئية أفضل.

قد يكون للمعدات الطبية أو المختبرية متطلبات إضافية للمواد والتنظيف.

19.التحقق من الموثوقية والعمر المتوقع

يجب مراعاة عمر المروحة من حيث ظروف التشغيل.

قد تقدم الشركة المصنعة تقديرًا للعمر في ظل درجة حرارة وظروف تشغيل محددة.

على سبيل المثال، تدرج إحدى مواصفات مروحة التيار المستمر المحورية 120 × 120 × 25 مم من China Chungfo Fan خيارات المحامل الانزلاقية أو الكروية المزدوجة وتذكر عمر عمل يصل إلى 50,000 ساعة عند 25 درجة مئوية للتكوين ذي الصلة.

لا ينبغي تفسير هذا الرقم على أنه ضمان بأن كل مروحة ستعمل لمدة 50,000 ساعة بالضبط.

يمكن أن يتأثر العمر الفعلي بـ:

درجة الحرارة المحيطة،نوع المحمل،عدد الدورات في الدقيقة (RPM)،ساعات التشغيل،الاهتزاز،الرطوبة،الغبار،الإجهاد الكهربائي،اتجاه التركيب،ظروف الصيانة.

النهج الصحيح هو تقييم العمر المتوقع في ظل بيئة التطبيق الفعلية.

20.تحقق من متطلبات الشهادات

قد يكون للصناعات المختلفة متطلبات شهادات مختلفة.

اعتماداً على السوق المستهدف وفئة المعدات، قد يحتاج المهندسون إلى مراعاة الشهادات أو متطلبات الامتثال المتعلقة بالسلامة الكهربائية، أو المواد، أو التوافق الكهرومغناطيسي، أو اللوائح البيئية، أو مقاومة الحريق.

قد تدرج مواصفات مروحة 12025 المنشورة معلومات الامتثال لـ CE أو RoHS أو UL أو غيرها.

ومع ذلك، يجب دائماً التحقق من الشهادة مقابل الطراز الدقيق.

قد تكون لدى الشركة المصنعة شهادة لعائلة منتجات واحدة ولكن ليس بالضرورة لكل تكوين مخصص.

بالنسبة لمشاريع OEM، يجب على العملاء طلب الشهادة ذات الصلة، أو تقرير الاختبار، أو معلومات التعرف على المكونات قبل الإنتاج الضخم.

21.إصدارات 12 V و 24 V ليست قابلة للتبديل ببساطة

من الأخطاء الشائعة افتراض أنه يمكن اختيار مروحة 12025 وفقاً للحجم أولاً والجهد لاحقاً.

هذا النهج يمكن أن يسبب مشاكل كهربائية.

تم تصميم مروحة 12 V لنطاق تشغيل كهربائي مختلف عن مروحة 24 V.

قد تختلف ملفات المحرك، ودائرة التشغيل، والتيار، وخصائص الطاقة جميعها.

على سبيل المثال، تُظهر مواصفات 12025 المنشورة إصدارات 12 V و 24 V بتيارات مقدرة مختلفة حتى عندما تكون نطاقات تدفق الهواء والسرعة الخاصة بها متشابهة.

لذلك يجب على مصمم المعدات تحديد بنية الطاقة أولاً.

إذا كان النظام يستخدم مصدر طاقة تحكم صناعي 24 V، فقد تبسط مروحة 12025 المصممة خصيصاً للتشغيل بجهد 24 V عملية التكامل.

إذا كان النظام يستخدم منصة إلكترونية 12 V، فقد يكون إصدار 12 V أكثر ملاءمة.

22.كيفية اختيار مروحة 12025 للتطبيقات المختلفة

تتطلب التطبيقات المختلفة أولويات مختلفة.

بالنسبة للحاوية الإلكترونية، عادة ما يكون تدفق الهواء والضغط مهمين.

بالنسبة للأجهزة المنزلية، قد يحظى الضجيج والموثوقية باهتمام أكبر.

بالنسبة للخزانة الصناعية، قد تصبح توافق الجهد، والعمر الافتراضي، والحماية، والصيانة مخاوف رئيسية.

بالنسبة للمعدات الخارجية، قد تصبح الحماية البيئية أمراً بالغ الأهمية.

بالنسبة للمعدات التي تعمل بالبطارية، تعتبر الكفاءة واستهلاك الطاقة مهمين بشكل خاص.

بالنسبة للمعدات الطبية أو المختبرية، قد يكون الضجيج والموثوقية والمواد وإمكانية التتبع أموراً مهمة.

لذلك، لا توجد مواصفة 12025 "مثالية" واحدة لكل تطبيق.

المواصفة الصحيحة هي التي تطابق متطلبات التشغيل الفعلية للنظام.

23.جدول مقارنة لاختيار مروحة 12025

المواصفات | ما يجب التحقق منه | لماذا يهم ذلك

الحجم | 120 × 120 × 25 مم | يحدد التوافق الميكانيكي

الجهد المقدر | 12 V، 24 V، أو غير ذلك | يمنع عدم التطابق الكهربائي

جهد التشغيل | الحد الأدنى والحد الأقصى للجهد | يؤكد التشغيل المستقر

التيار | التيار المقنن وتيار البدء | يحدد متطلبات مزود الطاقة

القدرة | واط الدخل | تؤثر على استهلاك الطاقة والحمل الحراري

عدد الدورات في الدقيقة (RPM) | السرعة المقننة | تؤثر على تدفق الهواء والضغط والضوضاء

تدفق الهواء | قدم مكعب في الدقيقة (CFM) أو م³/دقيقة | يشير إلى سعة التبريد

الضغط الاستاتيكي | مم ماء (mmH2O) أو باسكال (Pa) | يحدد الأداء مقابل المقاومة

منحنى P-Q | العلاقة بين تدفق الهواء والضغط | يساعد في تحديد نقطة التشغيل الفعلية

الضوضاء | ديسيبل (أ) [dB(A)] | مهمة للأداء الصوتي

التحميل (الراStandard Bearing/المحمل) | كمي (Sleeve)، هيدروليكي، كروي | يؤثر على العمر الافتراضي والملاءمة البيئية

درجة الحرارة | نطاق درجة حرارة التشغيل | تؤكد التوافق البيئي

الرطوبة | نطاق الرطوبة المسموح به | مهمة للتكثف والموثوقية

تصنيف IP | من IP54 إلى IP68 حسب الطراز | يحمي من الغبار والماء

التحكم | PWM، FG، RD | يتيح المراقبة والتحكم في السرعة

الحماية | حماية الدوار المقفول، إعادة التشغيل، القطبية | تحسن موثوقية النظام

المادة | مادة الإطار والدفاعة | تؤثر على المتانة والسلامة

الشهادات | متطلبات السوق المطبقة | تدعم الامتثال

الموصل | مخطط أطراف التوصيل ونوع الموصل | يسهل التكامل الكهربائي

العمر التشغيلي | العمر الافتراضي المقنن في ظروف محددة | يدعم تخطيط الصيانة

24.مثال تكامل عملي من China Chungfo Fan

يمكن أن يساعد مثال عملي في توضيح سبب أهمية المواصفات الكاملة.

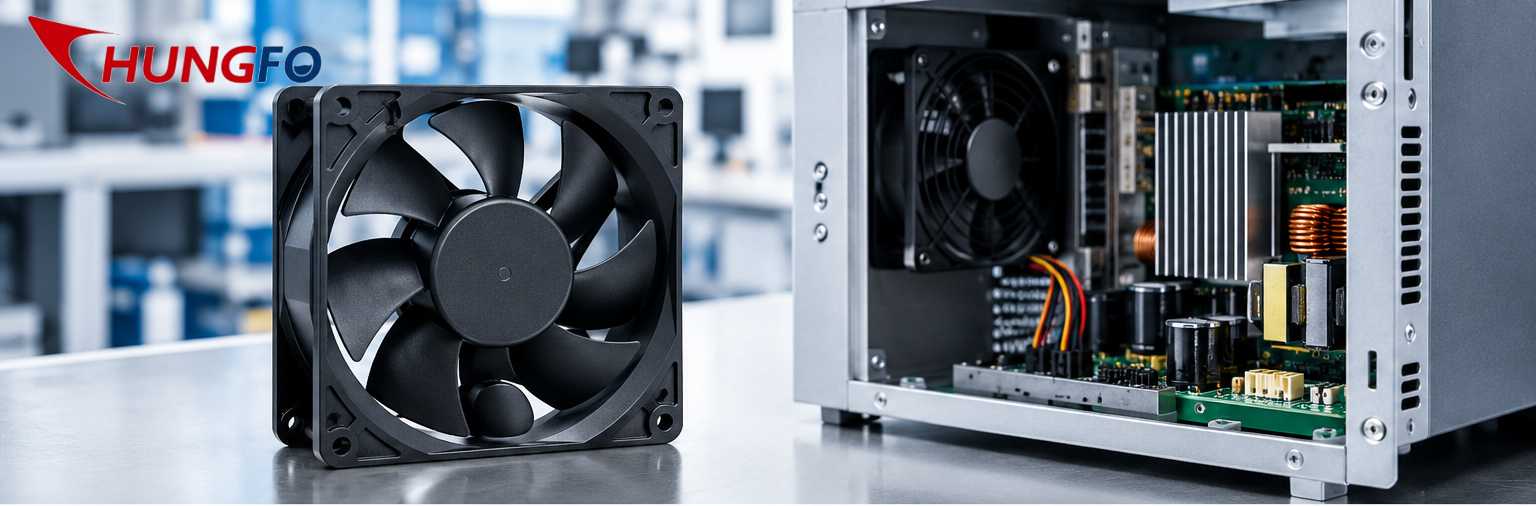

توفر شركة China Chungfo Fan مروحة محورية بتيار مستمر وبدون فرَش بأبعاد 120 × 120 × 25 مم مصممة لتطبيقات التبريد. تدرج معلومات المنتج المنشورة خيارات تشغيل بتيار مستمر 5 V و12 V و24 V، وقيم تيار في حدود 0.10 إلى 0.35 A تقريباً للتكوين المدرج، وسرعات تتراوح بين 1,600 و2,000 RPM تقريباً، وتدفق هواء يتراوح بين 56.56 و73.95 CFM تقريباً، وضوضاء تتراوح بين 25 و33 dBA تقريباً، وضغطاً استاتيكياً يتراوح بين 1.50 و2.50 mmAq تقريباً. تدرج معلومات المنتج أيضاً مادة PBT، وخيارات محامل كمية (sleeve) أو كروية مزدوجة (double-ball)، وحماية إعادة التشغيل التلقائي أو القطبية، وعمراً افتراضياً مصرحاً به يصل إلى 50,000 ساعة عند 25 درجة مئوية للتكوين المعني.

يوضح هذا المثال مبدأ هندسياً مهماً.

الحجم المادي وحده لا يحدد المروحة.

المواصفات الكاملة هي التي تحدد المروحة القابلة للاستخدام.

لنفترض أن مصمم معدات يحتاج إلى مروحة بمقاس 120 × 120 × 25 مم لكابينة إلكترونية مدمجة.

يجب على المصمم أولاً حساب الحمل الحراري.

بعد ذلك، يجب تقدير تدفق الهواء المطلوب.

ثم يجب مراعاة المقاومة الناتجة عن الفلاتر، والشباك، والمشتتات الحرارية، وقنوات تدفق الهواء الداخلية.

يمكن بعد ذلك تقدير الضغط الاستاتيكي المطلوب.

فقط بعد هذه الخطوات يجب على المصمم مقارنة منحنيات المروحة المتاحة.

بعد التأكد من المتطلبات الديناميكية الهوائية، يجب على المصمم التحقق من الجهد، والتيار، والضوضاء، ودرجة الحرارة، والمحمل، والعمر الافتراضي، والموصل، ووظائف التحكم.

يقلل هذا التسلسل بشكل كبير من خطر اختيار مروحة تناسب المساحة الميكانيكية ولكنها تفشل حرارياً.

25.الأخطاء الشائعة عند إدماج مروحة تبريد 12025

الخطأ الأول هو الاختيار وفقاً للأبعاد فقط.

الخطأ الثاني هو الاختيار وفقاً للحد الأقصى لـ CFM دون التحقق من الضغط الاستاتيكي.

الخطأ الثالث هو تجاهل الفرق بين الجهد المقنن وجهد التشغيل الفعلي.

الخطأ الرابع هو تجاهل تيار البدء.

الخطأ الخامس هو اختيار مروحة عالية السرعة دون مراعاة الضوضاء.

الخطأ السادس هو تجاهل نوع المحمل في المعدات التي تعمل بشكل مستمر.

الخطأ السابع هو افتراض تصنيف IP دون التحقق من الطراز الدقيق.

الخطأ الثامن هو الفشل في تأكيد تعريفات الموصل والأسلاك.

الخطأ التاسع هو افتراض أن شهادة طراز واحد تنطبق تلقائياً على طراز مخصص آخر.

الخطأ العاشر هو اختبار المروحة خارج الهيكل النهائي وافتراض أن النتيجة تمثل النظام الفعلي.

26.كيفية اختبار المروحة قبل الإنتاج الضخم

يجب إجراء اختبار النموذج الأولي في ظل ظروف تشبه المنتج النهائي.

أولاً، تأكد من التثبيت المادي.

ثانياً، قم بقياس جهد التشغيل والتيار.

ثالثاً، تحقق من سلوك البدء.

رابعاً، قم بقياس تدفق الهواء أو تقييم الأداء الحراري.

خامساً، قم بتقييم الضوضاء في موضع التثبيت النهائي.

سادساً، تحقق من الاهتزاز.

سابعاً، اختبر المعدات عند الحد الأدنى والأقصى للجهد المتوقع.

ثامناً، قم بتقييم التشغيل في درجات الحرارة العالية إذا لزم الأمر.

تاسعاً، اختبر الظروف غير الطبيعية مثل انسداد تدفق الهواء حيثما كان ذلك مناسباً.

عاشراً، قم بإجراء اختبار الموثوقية للمعدات التي تعمل لفترات طويلة.

يجب أن يركز الاختبار على النظام الكامل بدلاً من المروحة وحدها.

27.كيفية إنشاء ورقة مواصفات مروحة 12025 للمشتريات

يمكن أن تتضمن مواصفات المشتريات الواضحة المعلومات التالية.

حجم المروحة: 120 × 120 × 25 مم

نوع المروحة: مروحة محورية تعمل بالتيار المستمر (DC) بدون فرش

الجهد المقنن: 12 V أو 24 V

نطاق جهد التشغيل: يحدده المصنع

التيار المقنن: القيمة المحددة

طاقة الإدخال: القيمة المحددة

السرعة: نطاق دورة في الدقيقة (RPM) المطلوب

تدفق الهواء: قدم مكعب في الدقيقة (CFM) المطلوبة

الضغط الساكن: مم ماء (mmH2O) أو باسكال (Pa) المطلوب

الضوضاء: الحد الأقصى المسموح به بالديسيبل (dB(A))

المحمل: نوع المحمل المطلوب

درجة حرارة التشغيل: النطاق المطلوب

الرطوبة: النطاق المطلوب

الحماية: تصنيف IP المطلوب

التحكم: PWM أو FG أو RD أو سلكان أساسيان

الموصل: الطراز المحدد

طول السلك: الطول المحدد

المادة: المتطلبات المحددة

الشهادات: شهادات السوق المطلوبة

العمر المتوقع: ساعات التشغيل المطلوبة

هذا النوع من المستندات يجعل التواصل بين مصمم المعدات، وفريق المشتريات، والشركة المصنعة للمراوح، وقسم الجودة أسهل بكثير.

28.لماذا قد يكون التخصيص مهماً

قد تلبي مروحة 12025 القياسية المتطلبات الميكانيكية الأساسية ولكنها قد تفشل في تلبية متطلبات التطبيق الكاملة.

في مشاريع المعدات الأصلية (OEM)، قد يتمكن المصنعون من تخصيص الجهد، والسرعة، وتدفق الهواء، والضغط، والضوضاء، وطول السلك، والموصل، والمحمل، والمادة، ووظيفة الحماية، ومواصفات أخرى.

يمكن أن يكون هذا مفيداً عندما يكون للمنتج القياسي تدفق هواء كبير جداً، أو ضغط غير كافٍ، أو ضوضاء مفرطة، أو واجهة كهربائية غير مناسبة.

على سبيل المثال، قد يطلب العميل مروحة 12025 بموصل محدد ووظيفة PWM للتحكم الحراري التلقائي.

قد يطلب عميل آخر إصداراً مقاوماً للماء للمعدات الخارجية.

قد يعطي عميل ثالث الأولوية لانخفاض الضوضاء لجهاز منزلي.

لذلك، يجب أن يركز التواصل الهندسي على متطلبات التشغيل الفعلية بدلاً من مجرد طلب "مروحة 12025".

29.عملية الاختيار الهندسي الموصى بها

يمكن أن تتبع عملية الاختيار العملية هذه الخطوات.

الخطوة الأولى هي تحديد مساحة التركيب.

الخطوة الثانية هي حساب الحرارة التي يجب إزالتها.

الخطوة الثالثة هي تقدير تدفق الهواء المطلوب.

الخطوة الرابعة هي تقدير مقاومة النظام.

الخطوة الخامسة هي تحديد الضغط الساكن المطلوب.

الخطوة السادسة هي مقارنة منحنيات المروحة.

الخطوة السابعة هي اختيار الجهد.

الخطوة الثامنة هي تقييم التيار والطاقة.

الخطوة التاسعة هي تقييم الضوضاء.

الخطوة العاشرة هي اختيار المحمل والتصنيف البيئي.

الخطوة الحادية عشرة هي تأكيد وظائف التحكم والتغذية الراجعة.

الخطوة الثانية عشرة هي التحقق من الموصل والأسلاك.

الخطوة الثالثة عشرة هي مراجعة الشهادات.

الخطوة الرابعة عشرة هي إجراء اختبار النموذج الأولي.

الخطوة الخامسة عشرة هي إجراء التحقق من الموثوقية قبل الإنتاج الضخم.

هذه الطريقة أكثر موثوقية من اختيار مروحة بناءً على تسمية 12025 فقط.

30، الأسئلة الشائعة

س1: ماذا يعني 12025 في مروحة التبريد؟

يشير 12025 عادةً إلى حجم مروحة اسمي يبلغ حوالي 120 مم × 120 مم × 25 مم. وهو يصف عامل الشكل المادي، وليس الأداء الكهربائي أو الديناميكي الهوائي الكامل.

س2: هل مروحة 12025 بجهد 12 فولت أفضل من إصدار 24 فولت؟

لا يوجد جهد مناسب عالمياً لكل تطبيق. يعتمد الاختيار الصحيح على بنية طاقة المعدات. يجب أن يتطابق الجهد المقدر ونطاق جهد التشغيل مع مصدر طاقة النظام.

س3: ما مقدار تدفق الهواء الذي توفره مروحة 12025؟

لا توجد قيمة واحدة لتدفق الهواء لكل مروحة 12025. تُظهر النماذج المنشورة نطاقاً واسعاً يعتمد على السرعة، والمحرك، وهندسة الشفرات، والتصميم. توفر بعض المنتجات حوالي 50 إلى 100 قدم مكعب في الدقيقة (CFM) أو أكثر.

س4: لماذا يعتبر الضغط الاستاتيكي مهماً؟

يشير الضغط الاستاتيكي إلى مدى فعالية المروحة في الحفاظ على تدفق الهواء في مواجهة المقاومة. وهو مهم بشكل خاص عندما تعمل المروحة خلف فلاتر، أو شبكات، أو مبادلات حرارية، أو مجاري هواء، أو مكونات كثيفة.

س5: هل يجب أن أختار مروحة 12025 ذات محمل كروي (ball-bearing)؟

يمكن التفكير في تصميم المحمل الكروي عندما تكون عوامل التشغيل المستمر، ودرجة الحرارة، واتجاه التركيب، والعمر الافتراضي أموراً مهمة. يجب أن يعتمد الاختيار النهائي على ظروف التشغيل الفعلية وليس على نوع المحمل وحده.

س6: هل يمكن استخدام مروحة 12025 في الأماكن الخارجية؟

يمكن استخدامها في المعدات الخارجية عندما يكون للطراز المختار تصنيف بيئي وتصنيف حماية (IP) مناسب. توفر بعض عائلات منتجات 12025 خيارات مقاومة للماء، ولكن يجب التحقق من مواصفات الطراز بدقة.

س7: هل تعني سرعة الدوران (RPM) الأعلى دائماً تبريداً أفضل؟

لا. يمكن أن تؤدي سرعة الدوران الأعلى إلى زيادة تدفق الهواء والضغط، ولكنها قد تزيد أيضاً من الضوضاء واستهلاك الطاقة. تعتمد نقطة التشغيل المثلى على النظام الحراري بالكامل.

س8: ما الذي يجب أن أسأل عنه الشركة المصنعة للمراوح قبل الشراء؟

كحد أدنى، اطلب الرسم الهندسي للأبعاد، والجهد الاسمي، ونطاق جهد التشغيل، والتيار، والطاقة، وسرعة الدوران (RPM)، وتدفق الهواء، والضغط الاستاتيكي، ومنحنى P-Q، والضوضاء، ونوع المحمل، ونطاق درجة الحرارة، ونطاق الرطوبة، ووظائف الحماية، وتكوين الأسلاك، ومعلومات الموصل، والشهادات، والعمر الافتراضي المتوقع.

س9: هل يمكن تخصيص نفس إطار 12025 لتطبيقات مختلفة؟

نعم. اعتماداً على الشركة المصنعة ومتطلبات المشروع، قد يتوفر التخصيص للجهد، والسرعة، وتدفق الهواء، والضغط، والضوضاء، والمحمل، والأسلاك، والموصل، ووظائف التحكم، والمواد، والحماية البيئية.

س10: ما هي أهم مواصفة عند دمج مروحة 12025؟

لا توجد مواصفة واحدة كافية لكل مشروع. النهج الأكثر أهمية هو مطابقة تدفق الهواء والضغط الاستاتيكي مع النظام الحراري الفعلي، ثم التحقق من الجهد، والضوضاء، والموثوقية، والظروف البيئية، وواجهة التحكم، والتوافق الميكانيكي.

31.قائمة المراجعة النهائية قبل دمج مروحة تبريد 12025

قبل اعتماد مروحة 12025 للإنتاج، يمكن للمهندسين استخدام قائمة المراجعة هذه.

تأكيد أبعاد التركيب 120 × 120 × 25 مم.

تأكيد أبعاد فتحات التثبيت.

تأكيد الجهد الاسمي.

تأكيد نطاق جهد التشغيل.

تأكيد التيار الاسمي وتيار البدء.

تأكيد طاقة الإدخال.

تأكيد سرعة الدوران (RPM).

تأكيد الحد الأقصى لتدفق الهواء.

تأكيد الضغط الاستاتيكي.

مراجعة منحنى P-Q.

تأكيد مستوى الضوضاء.

تأكيد نوع المحمل.

تأكيد درجة حرارة التشغيل.

تأكيد الرطوبة.

تأكيد تصنيف الحماية (IP) إذا لزم الأمر.

تأكيد حماية المحرك.

تأكيد وظائف PWM أو FG أو RD إذا لزم الأمر.

تأكيد طول السلك والموصل.

تأكيد المادة وتصنيف مقاومة الحريق.

تأكيد الشهادات.

تأكيد العمر الافتراضي المتوقع.

اختبار المروحة في المعدات الفعلية.

التحقق من الأداء الحراري تحت مقاومة النظام الواقعية.

تحقق من الأداء الصوتي بعد التركيب.

تحقق من الموثوقية قبل الإنتاج الضخم.

قد تبدو مروحة التبريد 12025 مكوناً قياسياً بسيطاً، لكن أداءها الفعلي يعتمد على العلاقة بين المدخلات الكهربائية، وتصميم المحرك، وهندسة الشفرات، ومقاومة تدفق الهواء، والظروف البيئية، وهيكل النظام.

لهذا السبب، لا ينبغي للمهندسين اختيار مروحة لمجرد أن أبعادها صحيحة. الحل المناسب 12025 هو الذي يمكنه تلبية الأداء الحراري المطلوب مع استيفاء المتطلبات الكهربائية والصوتية والميكانيكية والبيئية ومتطلبات الموثوقية والامتثال أيضاً.

بالنسبة لتطبيقات الشركات المصنعة للمعدات الأصلية (OEM) والتطبيقات الصناعية، فإن العمل مباشرة مع شركة مصنعة مثل China Chungfo Fan يمكن أن يسهل أيضاً تقييم تكوينات مختلفة للجهد، والسرعة، وتدفق الهواء، والضغط، والمحامل، والموصلات، والحماية، والتحكم قبل وضع اللمسات الأخيرة على مواصفات الإنتاج.
