تُستخدم مراوح التبريد عديمة الفرش التي تعمل بالتيار المستمر على نطاق واسع في الأجهزة الإلكترونية والمعدات الصناعية وأنظمة السيارات وتطبيقات إضاءة LED. بالمقارنة مع المحركات التقليدية ذات الفرش، فإن مروحة تبريد التيار المستمر يوفر المحرك عديم الفرشاة عمر خدمة أطول، وضوضاء أقل، وكفاءة أعلى، وموثوقية أفضل.

إن فهم مبادئ عمل مروحة التبريد وبنيتها الداخلية يساعد المهندسين على اختيار المنتجات المناسبة وتحسين أنظمة إدارة الحرارة.

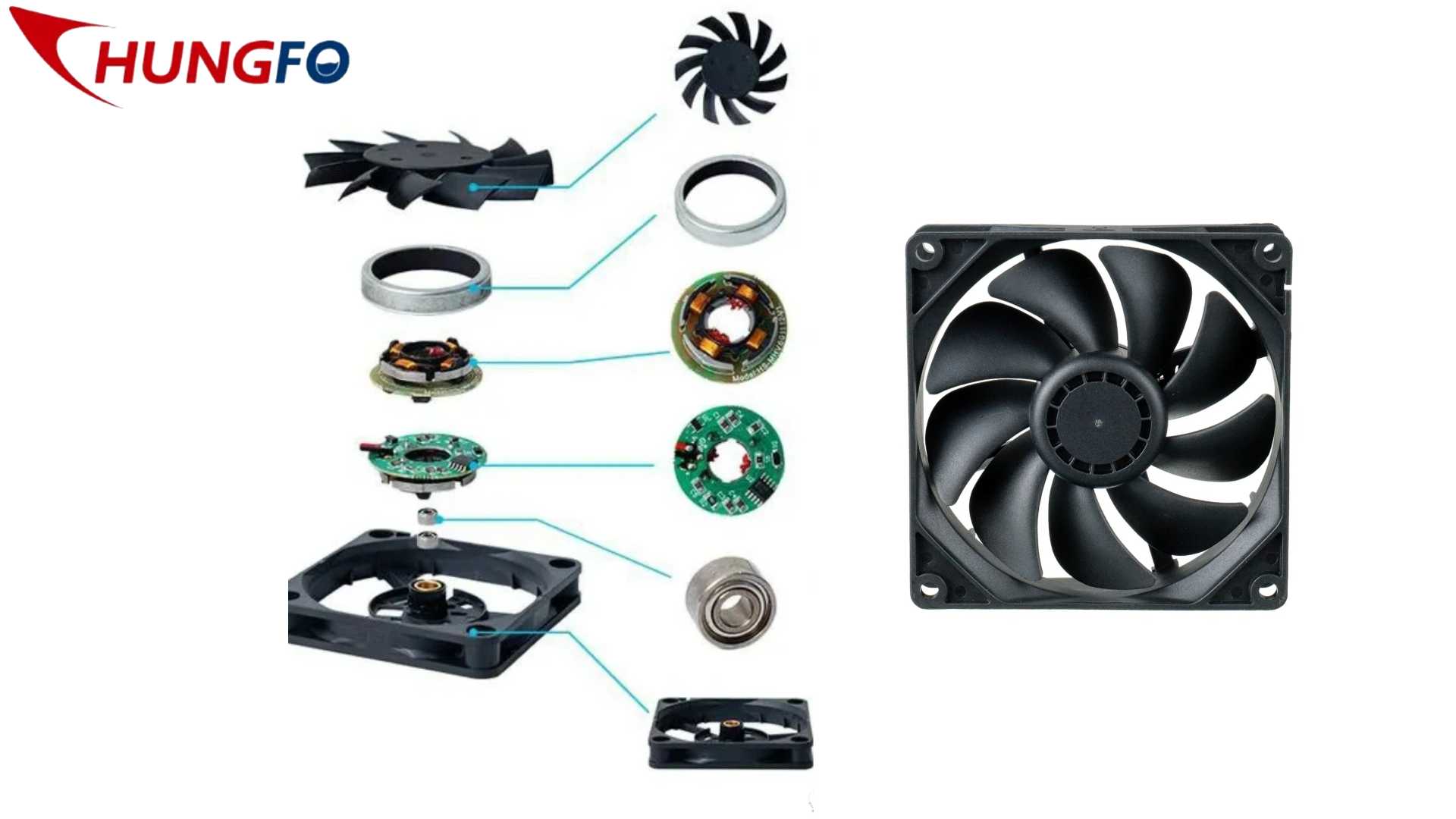

تتناول هذه المقالة المكونات الداخلية الرئيسية، ومبادئ التشغيل، ومعايير الأداء الرئيسية لمروحة التبريد عديمة الفرش التي تعمل بالتيار المستمر.

مجموعة دوار مروحة تبريد التيار المستمر

مجموعة الدوار هي الجزء الدوار من المروحة وهي المسؤولة عن توليد تدفق الهواء.

تشمل المكونات الرئيسية شفرات المروحة، وعمود الدوار، والحلقة المغناطيسية، والإطار المغناطيسي.

تُعدّ شفرات المروحة العناصر الأساسية المسؤولة عن توليد تدفق الهواء. فعندما يدور الدوّار بسرعة عالية، تدفع الشفرات الهواء عبر هيكل المروحة، مما يُنتج تدفق الهواء اللازم للتبريد.

يدعم عمود المروحة دوران شفرات المروحة ويثبته، كما يحافظ على توازن الدوار أثناء التشغيل بسرعات عالية.

عادةً ما تُصنع الحلقة المغناطيسية للدوار من مواد مغناطيسية دائمة. وهي توفر المجال المغناطيسي اللازم لتشغيل المحرك، وتلعب دورًا رئيسيًا في تبديل الأقطاب المغناطيسية والتحكم في سرعة الدوران.

يقوم إطار الحلقة المغناطيسية بتثبيت الحلقة المغناطيسية في مكانها ويضمن الاستقرار الهيكلي أثناء الدوران.

تشكل هذه المكونات معًا مجموعة الدوران لمروحة التبريد عديمة الفرش التي تعمل بالتيار المستمر، مما يسمح للمروحة بتوليد تدفق هواء مستمر.

مجموعة الجزء الثابت لمروحة التبريد

الجزء الثابت هو الجزء الثابت من المحرك وهو المسؤول عن توليد المجال الكهرومغناطيسي الذي يدير الجزء الدوار.

تتضمن مجموعة الجزء الثابت بشكل أساسي نوابض الدعم والمحامل وحلقات التثبيت وهيكل المحرك.

يساعد زنبرك الدعم في الحفاظ على التباعد المناسب بين المكونات الداخلية ويساعد في تثبيت موضع العمود.

تُوفر المحامل دورانًا سلسًا ومستقرًا للدوار. وتسمح المحامل عالية الجودة لمروحة التبريد بالتيار المستمر بالعمل بسرعة عالية مع الحفاظ على احتكاك منخفض وعمر خدمة طويل.

تقوم حلقة التثبيت بتأمين المكونات الدوارة في مكانها وتضمن بقاء مجموعة الدوار محاذية بشكل صحيح.

يقوم قلب المحرك بتوليد المجال الكهرومغناطيسي الذي يحدد اتجاه وسرعة الدوران.

هيكل إطار المروحة

يوفر الإطار الخارجي لمروحة التبريد دعماً ميكانيكياً لمجموعة المحرك ويوجه تدفق الهواء عبر المروحة.

يؤدي إطار المروحة دورين مهمين. أولاً، يثبت المحرك ومكونات الدوار في مكانها. ثانياً، يساعد على توجيه تدفق الهواء بكفاءة عبر قناة المروحة لتحسين أداء التبريد.

يمكن لتصميم الإطار المناسب أن يحسن بشكل كبير من كفاءة تدفق الهواء ويقلل من الضوضاء الديناميكية الهوائية.

نظام التحكم الإلكتروني والمحرك

يُعد نظام المحرك المكون الأساسي الذي يقوم بتشغيل مروحة التبريد عديمة الفرش التي تعمل بالتيار المستمر.

يتضمن عادةً لوحة دوائر كهربائية، وصفائح من الفولاذ السيليكوني (قلب الجزء الثابت)، وأغطية عازلة.

تتحكم لوحة الدائرة في استهلاك الطاقة وتدير مدخلات ومخرجات الإشارة. كما أنها تنظم سرعة المحرك واستقرار التشغيل.

تُلفّ صفائح الفولاذ السيليكوني، التي تُشكّل القلب المغناطيسي للجزء الثابت، بملفات نحاسية. وعندما يمر التيار الكهربائي عبر هذه الملفات، يتولد مجال مغناطيسي يتفاعل مع مغناطيسات الجزء الدوار لإنتاج الدوران.

يوفر الغطاءان العلوي والسفلي لهيكل الجزء الثابت العزل والحماية الهيكلية لمجموعة المحرك.

معايير الأداء الرئيسية لمروحة تبريد التيار المستمر

حجم المروحة

يُعبّر عن حجم مروحة التبريد التي تعمل بالتيار المستمر عادةً بأبعادها الخارجية وسُمكها، ووحدة القياس هي المليمتر. على سبيل المثال، مروحة 4010 يشير إلى مروحة بقياس 40 مم × 40 مم وسمك 10 مم.

الجهد المقنن

يشير الجهد المقنن إلى جهد التشغيل المطلوب لتشغيل المروحة بشكل طبيعي. تشمل مواصفات الجهد الشائعة لمراوح التبريد عديمة الفرش التي تعمل بالتيار المستمر 5 فولت، و12 فولت، و24 فولت، و48 فولت.

سرعة المروحة

تُشير سرعة المروحة إلى مدى سرعة دورانها، وتُقاس بالدورات في الدقيقة (RPM). عادةً ما تُنتج السرعة الأعلى تدفق هواء أكبر. غالبًا ما يُصنّف المصنّعون سرعة المروحة إلى مستويات مختلفة، مثل السرعة الفائقة، والسرعة العالية، والسرعة المتوسطة، والسرعة المنخفضة، لتلبية متطلبات التطبيقات المختلفة.

تدفق الهواء

يُعدّ تدفق الهواء مؤشراً هاماً على قدرة مروحة التبريد على التبريد. ويُقاس عادةً بالقدم المكعب في الدقيقة (CFM). وفي بعض المناطق، قد يُعبّر عنه بالمتر المكعب في الدقيقة (CMM)، حيث يُعادل 1 CMM 35.31 CFM.

الضغط الساكن

يمثل الضغط الساكن قدرة المروحة على التغلب على مقاومة تدفق الهواء، ويؤثر بشكل مباشر على أداء التهوية وتبديد الحرارة. يُقاس الضغط الساكن عادةً بوحدة مليمتر الماء (mm-H2O) أو بوصة الماء (inH2O).

مستوى الضوضاء

يُعد مستوى الضوضاء معيارًا مهمًا آخر عند تقييم مروحة تبريد التيار المستمر. ورغم أنه لا يؤثر بشكل مباشر على أداء التبريد، إلا أنه يلعب دورًا هامًا في البيئات التي تتطلب تشغيلًا هادئًا. تُقاس مستويات الضوضاء عادةً بالديسيبل (dBA).

نظام المحامل

يُعتبر نظام المحامل المكون الميكانيكي الأساسي لمروحة التبريد عديمة الفرش التي تعمل بالتيار المستمر. فهو يُحدد العمر الافتراضي للمروحة واستقرارها التشغيلي. ومن أكثر أنواع المحامل شيوعًا محامل الكرات ومحامل الأسطوانات.

موصلات المروحة

غالباً ما يتم إغفال موصلات المراوح، لكنها مهمة لتكامل النظام. تشمل أنواع الموصلات الشائعة موصلات ثنائية وثلاثية ورباعية الأطراف، بالإضافة إلى التكوينات الأمامية والخلفية.

الدائرة الإلكترونية لمروحة تبريد بدون فرش تعمل بالتيار المستمر

تُستخدم محركات التيار المستمر الصغيرة على نطاق واسع في الأجهزة المنزلية والمعدات الإلكترونية. وفي أجهزة الكمبيوتر، تُستخدم مراوح التبريد التي تعمل بالتيار المستمر بشكل شائع لتبديد الحرارة.

تستخدم مروحة التبريد التي تعمل بالتيار المستمر بدون فرش هيكل محرك بدون فرش يزيل عيوب المحركات التقليدية ذات الفرش، مثل التآكل الميكانيكي والضوضاء العالية وقصر عمر الخدمة.

تعتمد العديد من دوائر المراوح عديمة الفرش على مولدات نبضات مستشعر هول. تتميز هذه الدوائر ببساطة تصميمها وأدائها المستقر.

في الأنظمة الكهربائية للسيارات والصناعات، قد تكون البيئات الكهرومغناطيسية معقدة. لذلك، يجب أن تتمتع مراوح التبريد بقدرة عالية على مقاومة التداخل.

لأن مراوح التيار المستمر عديمة الفرش تعمل هذه المحركات بدون فرش ميكانيكية، مما يقلل من التداخل الكهرومغناطيسي ويطيل عمرها الميكانيكي مقارنةً بالمحركات التقليدية ذات الفرش. ولهذا السبب، تُستخدم على نطاق واسع في التطبيقات التي تتطلب تبريدًا قسريًا موثوقًا في المعدات الإلكترونية والكهربائية.
