مقدمة: حوار تقني عبر أوراسيا

لطالما اشتهرت الشركات الألمانية في مجال تجهيزات المطابخ التجارية بدقتها ومنهجيتها ودقتها في العمل. وتُعدّ شركة هوبارت المحدودة (اسم مستعار لحماية خصوصية العملاء، مع أن نموذج أعمالها مطابق تمامًا للشركة الحقيقية)، ومقرها بافاريا، مثالًا بارزًا على ذلك. فالشركة ليست مجرد مُصنِّعة لغسالات الأطباق، بل تُعرّف نفسها بأنها "خبير حلول الأنظمة" لمرحلة الغسيل في المطابخ التجارية. وتتمثل فلسفتها في ضمان حصول العملاء على تجربة غسيل فعّالة وصحية واقتصادية وخالية من المتاعب، وذلك من خلال دمج أجهزة عالية الجودة ومواد كيميائية متخصصة وخدمات رقمية ونماذج أعمال مرنة.

في عام 2023، وأثناء تطوير الجيل الجديد من غسالات الأطباق التجارية من شركة هوبارت، واجه فريق البحث والتطوير مشكلة تقنية مزمنة: تبديد الحرارة ومقاومة الماء في بيئة غرفة الغسيل ذات الحرارة والرطوبة العالية. كانت المراوح المحورية التقليدية، التي تعمل باستمرار في ظروف قاسية تتجاوز 60 درجة مئوية مع رطوبة نسبية شبه مشبعة، تعاني غالبًا من تعطل المحامل، أو حدوث دوائر قصر في الملفات، أو انخفاض حاد في تدفق الهواء بعد 3000 ساعة تشغيل فقط. لم يتسبب هذا في توقف غسالة الأطباق عن العمل وانخفاض كفاءة التنظيف فحسب، بل قد يؤدي أيضًا إلى احتراق وحدات التحكم الإلكترونية الأساسية بسبب ضعف تبديد الحرارة، مما يُخلّ بشدة بالتزام "خبير حلول الأنظمة" بتوفير "الكفاءة والراحة التامة" للعملاء.

وهكذا بدأت رحلة عالمية للبحث عن موردين في جميع أنحاء أوراسيا. قامت فرق المشتريات والفرق الفنية في شركة هوبارت، مستعينةً بالمعايير الألمانية الصارمة، بفحص الشركاء في جميع أنحاء العالم. وفي نهاية المطاف، وقع اختيارهم على شركة تشونغفو للمراوح الصينية، الواقعة في منطقة دلتا نهر اللؤلؤ في الصين. بعد ثلاث جولات من عمليات التدقيق الميداني في المصنع، واختبارات معيارية معملية، وثلاثة أشهر متتالية من التحقق من الموثوقية، قررت هوبارت اعتماد مروحة 30290 كروس فلو إي سي كمعيار لنظام التبريد في جميع غسالات الأطباق التجارية الخاصة بها، ووقعت اتفاقية إطارية طويلة الأجل لمدة خمس سنوات.

ستوثق هذه المقالة بشكل كامل هذه الحالة النموذجية للتعاون التصنيعي الصيني الألماني عبر ستة أبعاد: أصل التعاون، وخصائص المنتج، وقدرات خط الإنتاج، وأسباب الاختيار، والأحداث والحلول، وتوسيع القيمة.

الفصل الأول: فك شفرة الحاجة - المنطق الدقيق لخبير حلول الأنظمة الألماني

لفهم سبب اختيار HOBART لشركة Chungfo في نهاية المطاف، يجب أولاً فهم نموذج أعمالها الفريد.

تشمل قاعدة عملاء هوبارت المطابخ المركزية للفنادق الكبيرة، وسلاسل المطاعم، ومقاصف المدارس، ومراكز تقديم الطعام في المستشفيات، وغيرها. بالنسبة لهؤلاء العملاء، كل دقيقة تتعطل فيها غسالة الأطباق تعني عدم القدرة على إعادة غسل مئات الأطباق، مما قد يُعطّل سلسلة خدمات الطعام بأكملها. لذلك، فإن مكانة هوبارت كـ"خبير في حلول الأنظمة" ليست مجرد شعار، بل هي إنجاز ملموس قائم على أربعة أركان:

الأجهزة عالية الجودة: يجب أن تتمتع غسالة الأطباق نفسها بعمر افتراضي تجاري (أكثر من 10 سنوات) مع تصميم يتحمل الأعطال للمكونات الرئيسية.

المواد الكيميائية المتخصصة: توفير منظفات ومواد مساعدة للشطف قليلة الرغوة وعالية الكفاءة وصديقة للبيئة.

الخدمات الرقمية: مراقبة في الوقت الفعلي لدرجة حرارة الماء وتركيز المنظفات وحالة المعدات عبر أجهزة استشعار إنترنت الأشياء، مما يتيح الإنذار المبكر بالأعطال.

نماذج أعمال مرنة: تقديم خيارات متنوعة مثل التأجير، والدفع مقابل كل غسلة، وباقات الخدمة الكاملة، مما يسمح للعملاء بالتركيز على أعمالهم الأساسية في مجال خدمات الطعام.

في هذا النظام التجاري ذي الحلقة المغلقة، تُعدّ موثوقية أي نظام فرعي أمرًا بالغ الأهمية. قد تبدو مروحة تبريد لوحة التحكم الإلكترونية في غسالة الأطباق غير مهمة، لكنها تُحدد بشكل مباشر عمر لوحة التحكم الرقمية، والعاكس، ووحدات الطاقة. وقد حددت ورقة المواصفات الفنية لشركة هوبارت خمسة متطلبات أساسية للمروحة:

مقاومة درجات الحرارة العالية: نطاق درجة حرارة التشغيل المحيطة من -10 درجة مئوية إلى +70 درجة مئوية، مع التشغيل المستمر عند 65 درجة مئوية لمدة 20000 ساعة دون حدوث عطل.

مقاومة الماء والرطوبة: يجب أن تحقق تصنيف حماية IP54 على الأقل، مما يقاوم اختراق البخار ذي درجة الحرارة العالية داخل غسالة الأطباق.

تدفق هواء عالي مع ضوضاء منخفضة: تدفق هواء ≥200 قدم مكعب في الدقيقة، مع التحكم في الضوضاء بأقل من 50 ديسيبل (A) لملاءمة المطابخ المفتوحة.

كفاءة الطاقة والتحكم في السرعة: يدعم التحكم في السرعة من 0 إلى 10 فولت أو PWM، والتوافق مع محركات EC، وكفاءة الطاقة الإجمالية التي تلبي توجيهات الاتحاد الأوروبي بشأن كفاءة الطاقة.

العمر الافتراضي والضمان: عمر التصميم ≥ 50,000 ساعة، مع فترة ضمان لا تقل عن 3 سنوات.

قبل تقييم منتجات تشونغفو، اختبرت هوبارت مراوح من ثلاث علامات تجارية أوروبية وعلامتين آسيويتين. حققت العلامات التجارية الأوروبية الأداء المطلوب، لكنها كانت باهظة الثمن للغاية مع فترات انتظار تصل إلى 12 أسبوعًا؛ أما العلامات التجارية الآسيوية فكانت تتميز بأسعارها المنخفضة، لكنها فشلت عمومًا في اختبارات مقاومة الماء في درجات الحرارة والرطوبة العالية. ثم اطلعوا على مروحة تشونغفو 30290 كروس فلو إي سي.

الفصل الثاني: المنتج الأساسي - شرح فني لمروحة 30290 كروس فلو EC

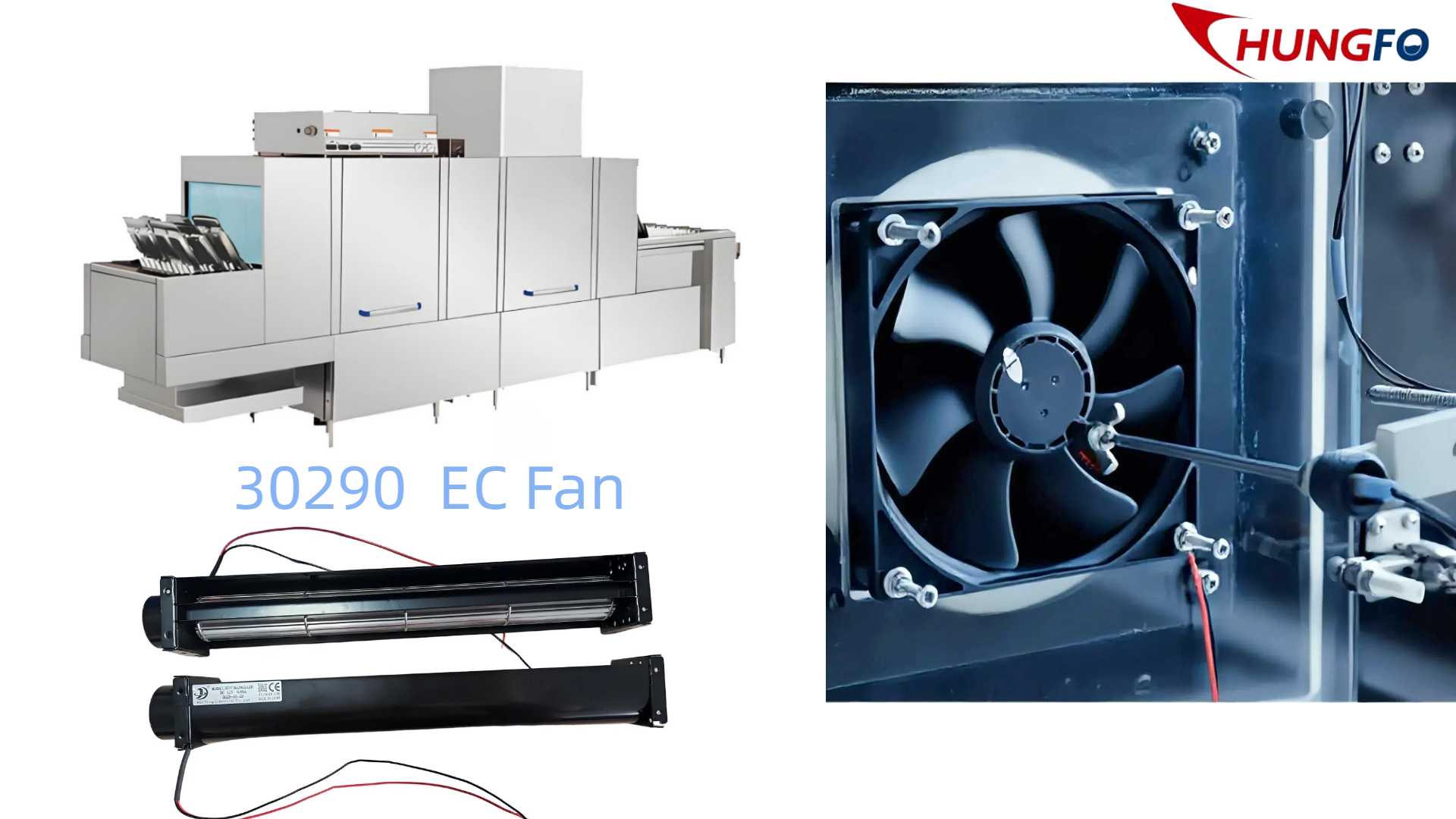

مروحة 30290 EC Crossflow هي منتج رائد طورته شركة China Chungfo Fan خصيصًا للبيئات ذات درجات الحرارة والرطوبة العالية، مثل غسالات الأطباق التجارية، وخزائن البخار، وأفران الميكروويف الصناعية. يشير الرقم "30290" في اسمها إلى قطر دوار يبلغ 30 مم وطول 290 مم، بينما يدل "EC" على استخدام محرك تيار مستمر بدون فرش ذي دوار خارجي عالي الكفاءة.

أولاً: لماذا مروحة التدفق العرضي؟

تستخدم غسالات الأطباق التجارية التقليدية في الغالب مراوح محورية أو مراوح طرد مركزي. مراوح محورية على الرغم من تدفق الهواء العالي، تتميز المراوح الطاردة المركزية بضغط ثابت منخفض، وقد تُحدث دوامات محلية نتيجة اصطدام الهواء المباشر بلوحة التحكم. بينما توفر المراوح الطاردة المركزية ضغطًا عاليًا، إلا أنها ضخمة الحجم ومزعجة. مروحة التدفق المتقاطع يتميز هذا النظام بمزايا فريدة: يمر الهواء مرتين شعاعيًا عبر المروحة، مُشكلاً ستارة هوائية مسطحة ومتجانسة ذات تدفق صفائحي لمسافات طويلة. تُعد هذه الستارة مثالية للتركيب داخل حجرة التحكم الإلكترونية الضيقة أعلى غسالة الأطباق، مما يوفر تبريدًا متجانسًا على طول لوحة التحكم بالكامل دون أي مناطق ميتة.

لاحظ مهندس البحث والتطوير في شركة هوبارت بعد إجراء اختبارات مقارنة: "لقد قللت مروحة التدفق المتقاطع 30290 من شركة تشونغفو فرق درجة الحرارة داخل خزانة التحكم من ±8 درجة مئوية إلى ±2 درجة مئوية. وهذا تحسن ثوري في عمر المكثفات الإلكتروليتية ووحدات IGBT."

ثانيًا: كفاءة الطاقة وذكاء محرك التيار المستمر

يشتمل محرك التيار المستمر عديم الفرش ذو التبديل الإلكتروني (EC) في هذه المروحة على شريحة تحكم ذكية، مما يوفر من 40% إلى 60% من الطاقة مقارنةً بمحركات التيار المتردد التقليدية. يستطيع نظام الخدمة الرقمي من هوبارت ضبط سرعة المروحة مباشرةً عبر إشارات تعديل عرض النبضة (PWM)، حيث يُعدّل تدفق هواء التبريد ديناميكيًا بناءً على حمولة غسالة الأطباق في الوقت الفعلي (حجم الغسيل، درجة حرارة الماء، درجة الحرارة المحيطة). على سبيل المثال، في وضع الاستعداد الليلي، تعمل المروحة بهدوء بسرعة 20%، محافظةً على ضغط موجب لمنع دخول الغبار؛ أما خلال ساعات ذروة الغسيل، فتعمل بأقصى سرعة لضمان عدم ارتفاع درجة حرارة نظام التحكم الإلكتروني.

ثالثًا: طفرة في تكنولوجيا مراوح التبريد المقاومة للماء

كان هذا الجزء الأكثر إثارة للإعجاب بالنسبة لفريق هوبارت. تمتلك شركة تشونغفو ما يصل إلى 12 براءة اختراع لنماذج المنفعة في مجال مراوح التبريد المقاومة للماء. تستخدم مروحة 30290 ذات التدفق المتقاطع EC بنية ثلاثية مقاومة للماء.

تغليف الجزء الثابت: يتم تغليف ملف الجزء الثابت بالكامل براتنج الإيبوكسي عالي التوصيل الحراري، مما يمنع الرطوبة من ملامسة اللفات.

مانع تسرب عمود المتاهة: تم تصميم ثلاثة أخاديد متاهة متعرجة بين العمود الدوار وغطاء المحمل، بالإضافة إلى شحم تشحيم من الدرجة الغذائية، مما يمنع دخول الماء حتى في ظل ضغط الماء العالي.

فتحات التصريف وأخاديد التوجيه: توجد فتحات التصريف في الجزء السفلي من الهيكل، مما يسمح بتصريف أي تكثيف عرضي بسرعة دون تراكمه داخل المحرك.

تم اختبارها بواسطة مختبر تابع لجهة خارجية (رقم التقرير: CF-WT-30290-2309)، وبعد 1000 ساعة من التشغيل المستمر في بيئة بخار بدرجة حرارة 70 درجة مئوية، ظلت مقاومة عزل المروحة أعلى من 100 ميجا أوم، محققة تصنيف حماية IP56 (مستوى الغبار 5، مستوى الماء 6)، متجاوزة بكثير متطلبات HOBART IP54.

رابعاً: البيانات المقاسة

المعيار: مروحة التدفق المتقاطع 30290 EC من هوبارت، متطلبات متوسط الصناعة

أقصى تدفق للهواء: 235 قدم مكعب في الدقيقة ≥200 قدم مكعب في الدقيقة 180 قدم مكعب في الدقيقة

أقصى ضغط ثابت: 12 مم ماء ≥10 مم ماء 8 مم ماء

مستوى الضوضاء: 48 ديسيبل (A) عند مسافة متر واحد ≤50 ديسيبل (A) 55 ديسيبل (A)

أقصى درجة حرارة تشغيل: 75 درجة مئوية، 70 درجة مئوية، 60 درجة مئوية

تصنيف الحماية: IP56 IP54 IP44

العمر التصميمي: 60,000 ساعة 50,000 ساعة 30,000 ساعة

كان هذا الأداء الذي تجاوز التوقعات هو ما دفع شركة HOBART إلى دمج مروحة 30290 ذات التدفق المتقاطع EC بشكل حاسم في قائمة المواد العالمية الخاصة بها (BOM).

الفصل الثالث: العمود الفقري الصلب - خط إنتاج المراوح الصناعية الكبيرة لشركة تشاينا تشونغفو

بعد زيارته الثانية لمصنع تشونغفو، كتب مدير المشتريات في شركة هوبارت في تقرير داخلي: "نحن لا ننظر إلى خط تجميع مراوح؛ نحن ننظر إلى نظام تصنيع دقيق مصمم لتحقيق موثوقية فائقة."

تأسست شركة تشاينا تشونغفو للمراوح عام 2004، وركزت حصرياً على تكنولوجيا المراوح على مدار 20 عاماً. وتتولى الشركة إنتاج كميات كبيرة من المراوح الصناعية الكبيرة بجودة عالية، مثل... مروحة EC ذات التدفق المتقاطع 30290 (بطول 290 مم، وقطر دوار 30 مم - وهو حجم كبير ضمن فئة مراوح التدفق العرضي المتوسطة)، استثمرت شركة تشونغفو في بناء "خط إنتاج ذكي لمراوح التدفق العرضي". فيما يلي الميزات الأساسية لهذا الخط:

أولاً: ورشة اللف والإدخال الأوتوماتيكية بالكامل

يتطلب الجزء الثابت لمحرك مروحة التدفق المتقاطع لفه بأسلاك نحاسية دقيقة للغاية. وقد طرحت شركة تشونغفو آلات لف أوتوماتيكية بالكامل من شركة نيتوكو (اليابان)، تتحكم بدقة قطر السلك إلى ±0.002 مم مع خطأ في اللفات أقل من 0.5%. وبالمقارنة مع اللف اليدوي، لا يقتصر دور الأتمتة على القضاء على مخاطر قصر الدائرة بين اللفات الناتجة عن إرهاق العامل فحسب، بل يضمن أيضًا اتساقًا يزيد عن 99.5% في مقاومة النحاس وحثه عبر المحركات. وقد قامت شركة هوبارت بأخذ عينات من معايير المحرك من ثلاث دفعات متتالية بلغ مجموعها 300 مروحة، ووجدت معامل تباين (CV) لا يتجاوز 1.2%، وهو أقل بكثير من متوسط الصناعة البالغ 5%.

ثانيًا: الموازنة الديناميكية عبر الإنترنت للمراوح المصبوبة بالحقن

تتكون مروحة التدفق العرضي من عشرات الشفرات المصنعة بتقنية قولبة الحقن. تستخدم شركة تشونغفو آلات قولبة الحقن من شركة أربورغ (ألمانيا)، وقد طورت أنظمة داخلية لمراقبة الضغط داخل القالب لضمان كثافة موحدة لكل شفرة. والأهم من ذلك، تخضع كل مروحة لاختبار على جهاز موازنة ديناميكية ثنائي المستوى قبل التجميع. تحقق مروحة التدفق العرضي 30290 درجة توازن ديناميكي G2.5 (وفقًا لمعيار ISO 1940)، مع عدم توازن متبقٍ أقل من 0.03 غ·مم. هذا يعني أن سعة الاهتزاز أقل من 0.02 مم عند دوران المروحة بسرعة عالية (3000 دورة في الدقيقة)، مما يضمن تشغيل غسالة الأطباق بهدوء تام على المدى الطويل.

ثالثًا: محطة اختبار محركات التيار المستمر كاملة الوظائف

يجب أن تخضع كل مروحة EC ذات التدفق المتقاطع 30290، بعد التجميع النهائي، لاختبار آلي على خط طوله 36 متراً. تشمل الاختبارات ما يلي:

اختبار قوة العزل الكهربائي (1500 فولت تيار متردد، تيار التسرب <0.5 مللي أمبير لمدة 5 ثوانٍ)

اختبار مقاومة العزل (500 فولت تيار مستمر، >100 ميجا أوم)

اختبار القدرة والتيار (ضمن ±10% من الجهد المقنن)

اختبار استجابة سرعة تعديل عرض النبضة (دورة تشغيل من 0 إلى 100%، خطأ الخطية <2%)

اختبار مقاومة الماء (محاكاة ظروف IP56، رش الماء لمدة 10 دقائق)

اختبار التقادم في درجات الحرارة العالية (التشغيل المستمر عند 75 درجة مئوية لمدة 72 ساعة)

تُرفع جميع بيانات الاختبار تلقائيًا إلى نظام إدارة عمليات التصنيع (MES)، مما يُنشئ رمز استجابة سريعة (QR) فريدًا. يستطيع مهندسو هوبارت مسح رمز الاستجابة السريعة الموجود على أي مروحة لتتبع تاريخ إنتاجها، والمشغل، ومنحنيات الاختبار، وحتى مورد دفعة الأسلاك المطلية بالمينا المستخدمة.

رابعاً: النظافة والتحكم في التفريغ الكهروستاتيكي

نظراً لحساسية لوحات التحكم الإلكترونية للغبار والكهرباء الساكنة، تُدار ورشة تجميع مراوح التدفق المتقاطع في شركة تشونغفو وفقاً لمعايير ISO 14644-1 من الفئة 8 (غرفة نظيفة من الفئة 100,000). إضافةً إلى ذلك، تم تركيب أرضيات مضادة للكهرباء الساكنة في جميع أنحاء الورشة، ويرتدي العمال أساور معصم مضادة للكهرباء الساكنة. وقد فوجئ مدقق الجودة في شركة هوبارت خلال التدقيق الأولي للمصنع بأن نظافة ورشة تشونغفو تفوق حتى نظافة ورش بعض مورديها الأوروبيين في مجال الإلكترونيات الطبية.

خامساً: القدرة على التغيير المرن

يستطيع هذا الخط المخصص إنتاج 3000 وحدة من مروحة 30290 Crossflow EC يوميًا. علاوة على ذلك، وبفضل تصميم Chungfo المعياري، لا يستغرق تحويل الإنتاج إلى أحجام أخرى (مثل 25060 و35120) سوى ساعتين. وهذا يمنح HOBART مرونة فائقة في الاستجابة لتقلبات الطلبات الموسمية؛ فخلال مواسم الذروة، تستطيع Chungfo تحويل خطين من خطوط الإنتاج العامة مؤقتًا إلى وضع مروحة Crossflow، ما يحقق طاقة إنتاجية يومية قصوى تبلغ 6000 وحدة.

الفصل الرابع: الخيار الذي لا غنى عنه – لماذا مراوح تشونغفو الصينية؟

خلال اجتماع المراجعة النهائي مع شركة هوبارت، وُجّه سؤال مباشر إلى فريق تشونغفو: "هناك أيضاً شركات تصنيع مراوح ممتازة في أوروبا. ما هي برأيكم مزاياكم الأساسية؟" وقد فازت إجاباتهم في الجوانب الخمسة التالية بالعقد الذي يمتد لخمس سنوات.

أولاً: جودة المنتج: من "يلبي المعايير" إلى "يتجاوز التوقعات"

لا يقتصر نظام إدارة الجودة لدى شركة تشونغفو على كونه حاصلاً على شهادة ISO 9001:2015 فحسب، بل إنه وضع أيضاً معياراً داخلياً خاصاً بصناعة المراوح يضمن "التسليم بدون عيوب". بالنسبة لمروحة 30290 ذات التدفق المتقاطع EC، اشترطت شركة هوبارت متوسط وقت بين الأعطال (MTBF) قدره 50,000 ساعة. وكان هدف تشونغفو التصميمي 60,000 ساعة، وفي الاختبارات الفعلية، تجاوزت 12 عينة مختارة عشوائياً 75,000 ساعة في ظل اختبارات العمر المتسارع. علاوة على ذلك، تجري تشونغفو فحصاً شاملاً بنسبة 100% على كل وحدة قبل تسليمها، بدلاً من الاكتفاء بأخذ عينات وفقاً لمعيار AQL المتبع في الصناعة. وهذا يعني أن هوبارت تتسلم مراوح اجتازت جميعها اختبارات شاملة للكهرباء والضوضاء والاهتزاز ومقاومة الماء.

ثانيًا: 20 عامًا من الخبرة الفنية المتخصصة حصريًا في مجال المراوح

تأسست شركة تشونغفو للمراوح الصينية عام ٢٠٠٤، ولديها تاريخ عريق يمتد لعشرين عامًا. طوال هذه السنوات، تخصصت الشركة في مجال واحد: المراوح. فمن المراوح المحورية القديمة التي تعمل بالتيار المتردد إلى مراوح التدفق المتقاطع التي تعمل بالتيار المستمر، والمراوح الطاردة المركزية، والمراوح التوربينية الحديثة، جمعت تشونغفو أكثر من ٣٠٠ قالب وأكثر من ١٠٠ براءة اختراع. تكمن فائدة هذا التخصص المتكامل في أنه عندما واجهت تشونغفو طلب شركة هوبارت بتوفير "بيئة عالية الرطوبة عند درجة حرارة ٧٠ درجة مئوية"، لم تبدأ من الصفر. بل استعانت بحل "مروحة تعقيم عالية الحرارة" طُوّر عام ٢٠١٥ لعميل ياباني في مجال المعدات الطبية من مكتبة تقنياتها الحالية، وأتمت عملية التعديل في غضون ثلاثة أسابيع فقط. هذه القدرة على إعادة استخدام التكنولوجيا ميزة لا تستطيع الشركات الكبيرة متعددة التخصصات ولا الشركات الناشئة توفيرها.

ثالثًا: نسبة عالية من الكوادر الفنية – محرك الابتكار

من بين موظفي شركة تشونغفو البالغ عددهم 450 موظفًا، يبلغ عدد الفنيين المتخصصين في البحث والتطوير والهندسة 118 موظفًا، أي ما يزيد عن 26%. تُعد هذه النسبة نادرة للغاية في التصنيع التقليدي. يتألف الفريق من 3 حاصلين على درجة الدكتوراه (في ميكانيكا الموائع، والآلات الكهربائية، وعلوم المواد)، و12 حاصلًا على درجة الماجستير، وعشرات المهندسين ذوي الخبرة. أجرى الفريق الفني لشركة هوبارت سابقًا مقارنة محاكاة مشتركة: استخدم مهندسو تشونغفو برنامج ANSYS Fluent لتحسين مجال تدفق مروحة التدفق المتقاطع 30290، مما أدى إلى زيادة تدفق الهواء من 210 قدم مكعب في الدقيقة إلى 235 قدم مكعب في الدقيقة مع تقليل الضوضاء بمقدار 2.5 ديسيبل (A). تم إنجاز عملية التحسين هذه بالكامل من خلال المحاكاة العددية دون الحاجة إلى أي نماذج أولية مادية، مما قلل دورة التطوير بمقدار 6 أسابيع.

رابعاً: خبرة مثبتة في خدمة العلامات التجارية العالمية الكبرى

تُعدّ قائمة عملاء شركة تشونغفو خير دليل على جودة منتجاتها. ففي قطاع المطابخ التجارية، تُعتبر تشونغفو مورداً رئيسياً لمجموعة ITW لمعدات الأغذية (التي تمتلك علامات تجارية مثل هوبارت وتراولسن). وفي مجال الأتمتة الصناعية، تربطها علاقة تعاون وثيقة مع شركة سيمنز لتوريد مراوح تبريد المحركات. أما في مجال المعدات الطبية، فتُزوّد تشونغفو مراوح مُصممة خصيصاً لبعض أجهزة التصوير من شركة فيليبس. وفي مجال الأجهزة المنزلية، تعتمد شركة ميلي على منتجات تشونغفو.
