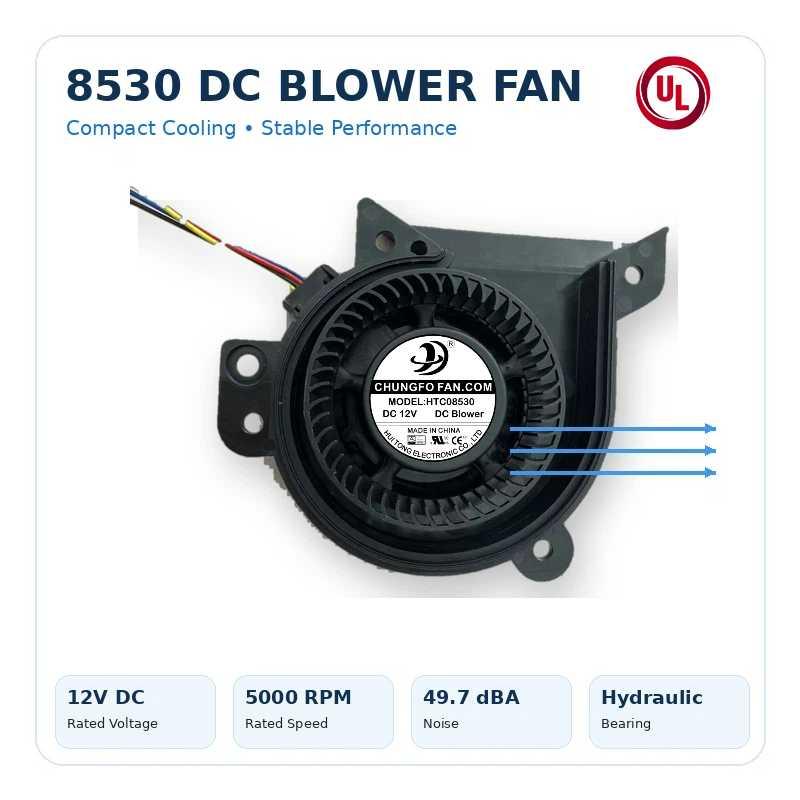

85*85*30 مم مروحة منفاخ صغيرة DC بجهد 5 فولت للطباعة ثلاثية الأبعاد

يعمل بجهد تيار مستمر 12 فولت مع سرعة مقدرة تبلغ 5000 دورة في الدقيقة ±10%، توفر مروحة النفخ بالتيار المستمر هذه تدفق هواء مستقرًا وموجهًا في المعدات المدمجة. يوفر هيكلها المصنوع من PBT + الألياف الزجاجية، والعمود المصنوع من الفولاذ المقاوم للصدأ، ونظام المحمل الهيدروليكي بنية متينة لتبريد المعدات بشكل مستمر.

بتيار مقدر يبلغ 0.36 أمبير فقط ±15%، ونطاق جهد تشغيل واسع من 7–13 فولت تيار مستمر، ومستوى ضوضاء متوسط يبلغ 49.7 ديسيبل صوتي، فإن 8530 مناسبة للتطبيقات التي تتطلب توازنًا بين التركيب المدمج، وتدفق الهواء الموثوق، وضوضاء التشغيل المتحكم بها.

الميزات الرئيسية

تصميم مروحة نفخ طرد مركزي مدمج

تستخدم 8530 هيكل مروحة نفخ طرد مركزي مدمجًا يوجه الهواء عبر المخرج الجانبي. مقارنة بالمراوح المحورية التقليدية، يكون هذا التكوين مفيدًا بشكل خاص عندما تتطلب المعدات تدفق هواء موجهًا أو عندما تكون مساحة التركيب المتاحة محدودة.

تشغيل بجهد 12 فولت تيار مستمر

تم تصميم المروحة لأنظمة 12 فولت تيار مستمر وتدعم نطاق جهد تشغيل من 7–13 فولت تيار مستمر. يوفر جهد بدء التشغيل البالغ 6 فولت مرونة للمعدات منخفضة الجهد وأنظمة إدارة الطاقة.

سرعة مقدرة 5000 دورة في الدقيقة

بسرعة مقدرة تبلغ 5000 دورة في الدقيقة ±10%، تم تصميم 8530 لتوفير تشغيل عالي السرعة ومستقر لتطبيقات التبريد المدمجة.

ضوضاء تشغيل متحكم بها

يبلغ متوسط مستوى الضوضاء 49.7 ديسيبل صوتي في ظل ظروف الاختبار المحددة. يجعل ذلك المروحة مناسبة للمعدات التي تحتاج إلى موازنة أداء التبريد مع المتطلبات الصوتية.

نظام المحمل الهيدروليكي

يدعم نظام المحمل الهيدروليكي دورانًا سلسًا وهو مناسب للتطبيقات التي تتطلب تشغيلًا مستقرًا طويل الأمد. وبالاقتران مع عمود من الفولاذ المقاوم للصدأ ومكونات هيكلية من PBT + الألياف الزجاجية، تم تصميم المروحة للتشغيل الموثوق في أنظمة تبريد المعدات.

هيكل متين من PBT + الألياف الزجاجية

يستخدم كل من الإطار والدوّار مادة PBT + الألياف الزجاجية. يوفر هذا المزيج من المواد هيكلًا صلبًا ومتينًا للتطبيقات المعرضة للتشغيل المستمر للمحرك ودرجات حرارة تشغيل مرتفعة.

نطاق واسع لدرجة حرارة التشغيل

تدعم 8530 نطاق درجة حرارة تشغيل من -10°C إلى +70°C ونطاق درجة حرارة تخزين من -20°C إلى +75°C، مما يسمح بدمجها في مجموعة متنوعة من البيئات الإلكترونية والصناعية.

وظائف متعددة لحماية المحرك

يتضمن المحرك حماية من توقف الدوار وحماية من عكس القطبية. وفقًا لمواصفات المنتج، تم تصميم المحرك لتحمل حالة القفل عند الجهد المقدر لمدة 72 ساعة دون نشوب حريق أو احتراق، كما يمكن للدائرة تحمل توصيل القطبية العكسية دون حدوث تلف.

مواصفات المنتج

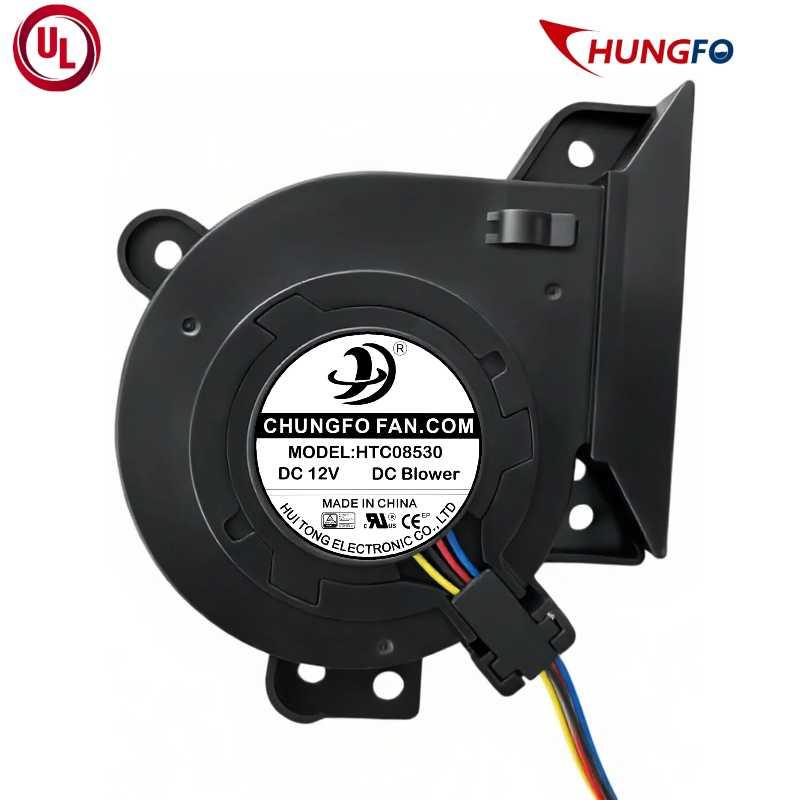

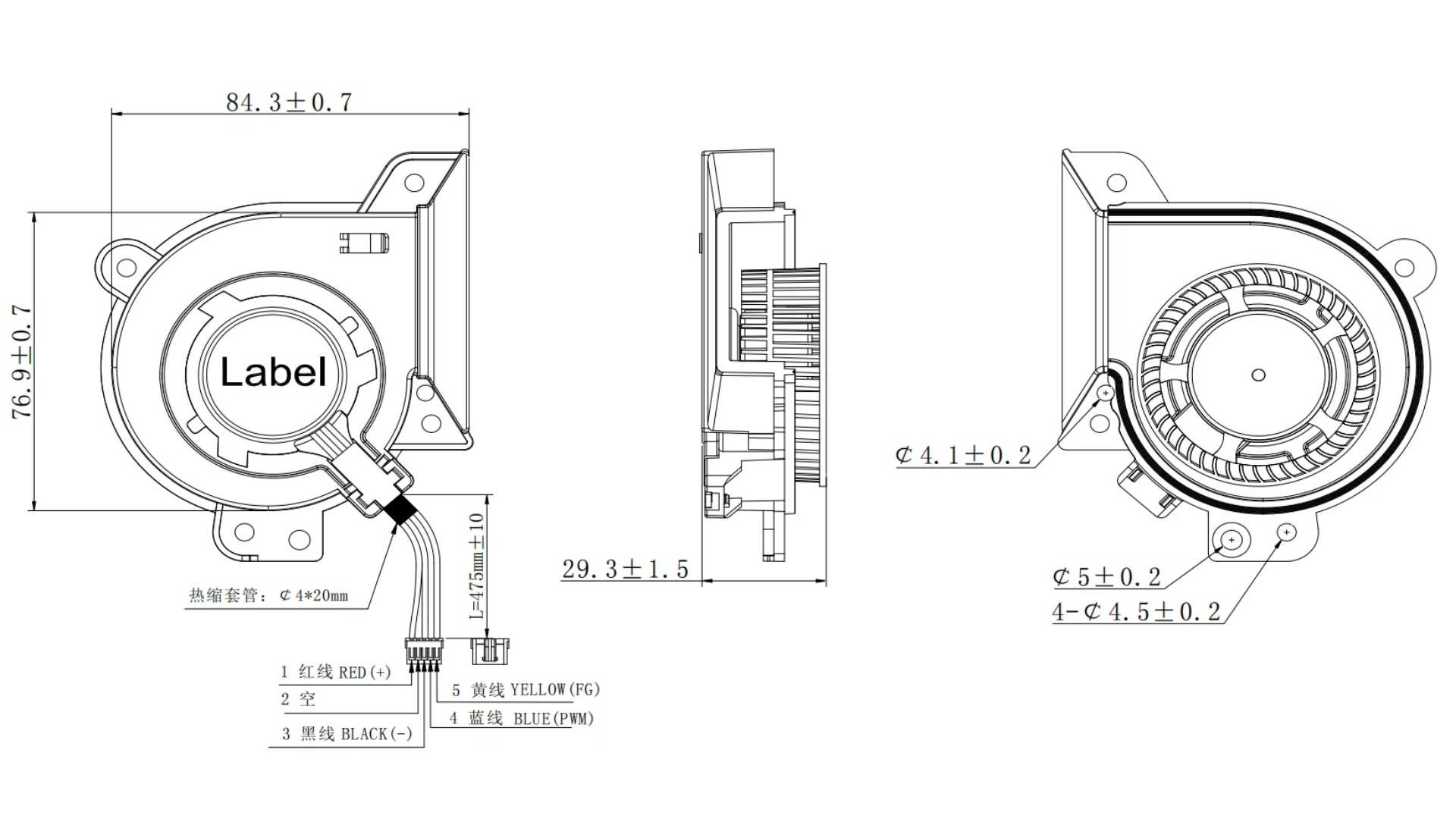

الطراز:مروحة نفخ تيار مستمر 8530

الجهد المقدر:تيار مستمر 12 فولت

التيار المقدر:0.36 أمبير ±15%

تيار الملصق:0.45 أمبير

تيار القفل:≤2.4 أمبير

جهد بدء التشغيل:6 فولت

جهد التشغيل:7–13 فولت تيار مستمر

السرعة المقدرة:5000 دورة في الدقيقة ±10%

تدفق الهواء:سيتم تأكيده وفقًا لتقرير الاختبار

الضغط الساكن:سيتم تأكيده وفقًا لتقرير الاختبار

الضوضاء:49.7 ديسيبل صوتي متوسط.

اتجاه الدوران مع عقارب الساعة، عند النظر من جهة الملصق

مادة الإطار:PBT + ألياف زجاجية

مادة الدافعة:PBT + ألياف زجاجية

العمود فولاذ مقاوم للصدأ

نظام المحمل:محمل هيدروليكي

شريط فولاذ السيليكون:H23

سلك التوصيل:UL10368 24AWG

الوزن الصافي:83غ ±10%

درجة حرارة التشغيل:-10°C إلى +70°C

درجة حرارة التخزين:-20°C إلى +75°C

رطوبة التشغيل:10%–80% RH

رطوبة التخزين:10%–80% RH

مقاومة العزل:≥10MΩ عند 500VDC

العزل:الفئة الفئة B، ‏135°C

الحماية والموثوقية

يتم تصنيع مروحة النفخ DC ‏8530 مع تدابير متعددة للحماية ومراقبة الجودة لضمان دمج موثوق بها في المعدات التجارية والصناعية.

يتم اختبار المحرك للحماية من توقف الدوار والحماية من عكس القطبية. كما تتطلب مواصفات المنتج أن يتحمل المحرك اختبار سقوط من ارتفاع 30 سم في ظل الحد الأدنى من ظروف التغليف.

للسلامة الكهربائية، تم تحديد مقاومة العزل بين الإطار وسلك التوصيل بحد أدنى قدره 10MΩ تحت 500VDC، مع عزل من الفئة B مصنف عند 135°C.

تجعل هذه الخصائص مروحة 8530 مناسبة لمعدات OEM حيث يكون التشغيل المستقر والحماية الكهربائية واتساق الإنتاج أمورًا مهمة.

التطبيقات النموذجية

يمكن دمج مروحة النفخ DC ‏8530 في المعدات المدمجة التي تتطلب تدفق هواء تبريد موجه.

تبريد الإلكترونيات ولوحات الدوائر المطبوعة

يمكن استخدام الهيكل الطردي المدمج لتوجيه هواء التبريد نحو لوحات الدوائر المطبوعة والمعالجات ومكونات الطاقة والمكونات الإلكترونية الأخرى المولدة للحرارة.

معدات التحكم الصناعية

يمكن دمج 8530 في خزائن التحكم ووحدات التحكم الصناعية ومعدات الأتمتة والأنظمة الكهربائية المدمجة التي تتطلب تبريدًا موضعيًا.

مصادر الطاقة والمحولات

قد تتطلب مصادر الطاقة المدمجة، والمحولات، ومعدات العاكسات تدفق هواء قسريًا حول المكونات الإلكترونية المولدة للحرارة. يسمح تكوين التيار المستمر 12V بدمج المنفاخ في أنظمة التبريد الداخلية منخفضة الجهد.

الطابعات ثلاثية الأبعاد

تُستخدم المنافخ الصغيرة بشكل شائع في معدات الطباعة ثلاثية الأبعاد لتبريد الإلكترونيات، وتدفق الهواء الموضعي، وإدارة الحرارة. يناسب التصميم الطردي المركزي المدمج المعدات المغلقة حيث تكون مساحة التركيب محدودة.

المعدات الطبية والمخبرية

يمكن اعتبار 8530 مناسبًا لتبريد الوحدات الإلكترونية، ولوحات التحكم، والمكونات الداخلية في المعدات المخبرية والطبية حيث يكون الحجم المدمج وضوضاء التشغيل المتحكم بها أمرين مهمين.

معدات الاتصالات والشبكات

قد تتطلب معدات الاتصالات المدمجة، والحاويات الإلكترونية، وأجهزة الشبكات تدفق هواء قسريًا حول المكونات الإلكترونية الداخلية. يمكن أن يساعد المخرج الاتجاهي للمنفاخ الطردي المركزي في توجيه الهواء نحو مصادر حرارة محددة.

لماذا تختار منفاخ تيار مستمر بدلًا من مروحة محورية تقليدية؟

تقوم المراوح المحورية عمومًا بتحريك الهواء على طول المحور نفسه الذي يدور فيه الدافع، بينما تسحب المنافخ الطردية المركزية الهواء إلى داخل الدافع وتُخرجه في اتجاه مختلف.

بالنسبة للمعدات ذات مساحة التركيب المحدودة، أو مجاري الهواء، أو مصادر الحرارة الموضعية، أو متطلبات التبريد الاتجاهي، يمكن للمنفاخ الطردي المركزي توفير مرونة أكبر في توجيه تدفق الهواء.

لذلك، فإن 8530 مناسب بشكل خاص للمعدات المدمجة حيث لا يمكن تركيب المروحة ببساطة أمام هدف التبريد مباشرة.

الهندسة والتخصيص لمصنعي المعدات الأصلية OEM

بصفتها شركة متخصصة في تصنيع مراوح التبريد، تدعم Chungfo Fan حلول التبريد المخصصة وحلول OEM لمتطلبات المعدات المختلفة.

نبذة عنا

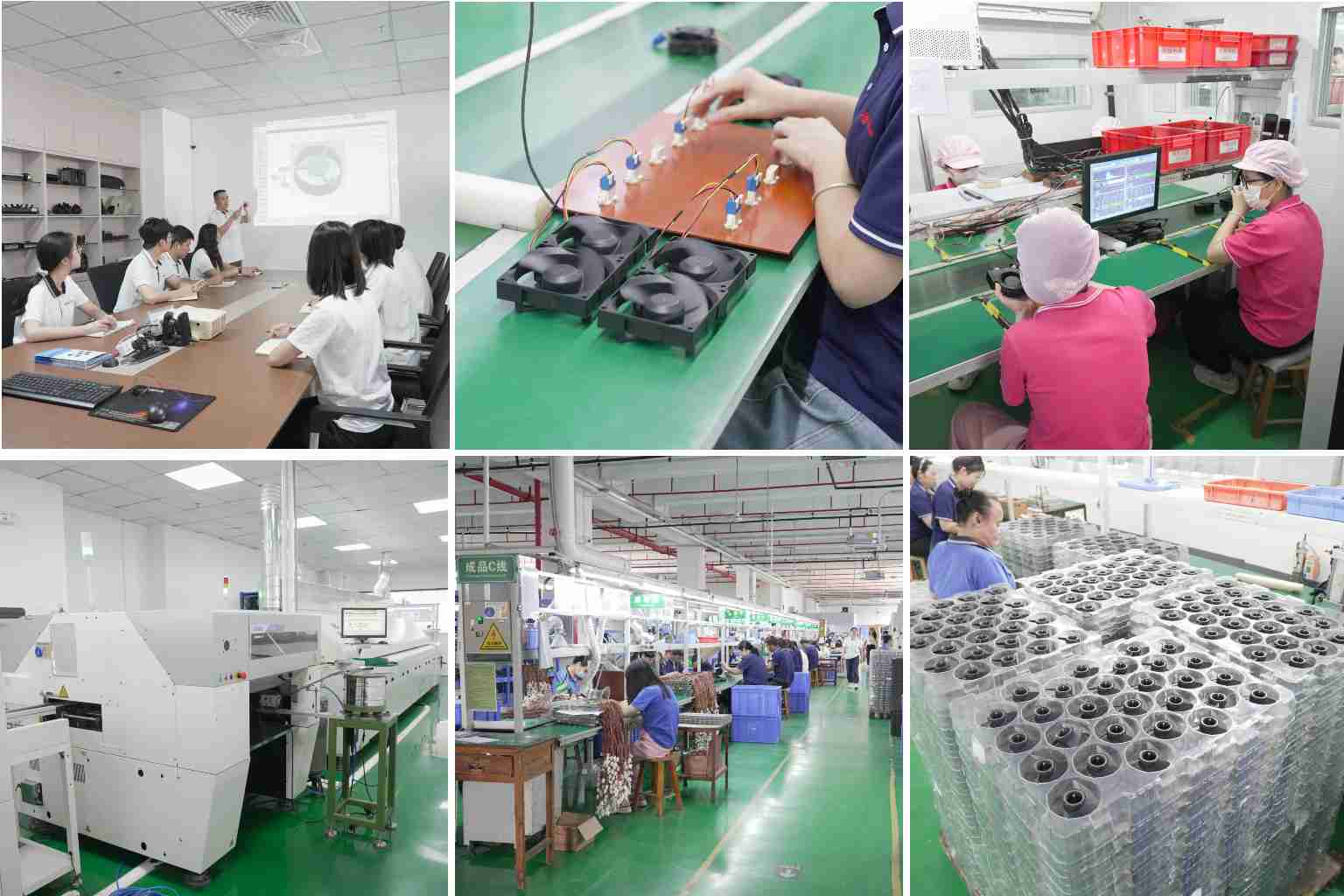

تمتلك شركة Guangdong Chungfo Electronic Technology Co., Ltd. عددًا من الكوادر الإدارية والفنية عالية الجودة.

نطبق نظام إدارة الجودة IS09001 بشكل صارم ولدينا معدات اختبار متكاملة، مثل مقياس ضغط نفق الرياح، وجهاز اختبار درجة الحرارة والرطوبة الثابتة، وجهاز اختبار RoHS، وجهاز اختبار رش الملح، ومقياس غاوس، وجهاز اختبار الضوضاء، وغيرها.

وفقًا لاحتياجات العملاء، يمكننا تصميم وإنتاج منتجات تلبي رضا العملاء.

تُستخدم منتجاتنا على نطاق واسع في الأجهزة المنزلية، ومعدات التهوية، والمعدات الطبية ومعدات الاتصالات، والمعدات الرياضية، وغيرها من الصناعات.

حصلت المنتجات على العديد من شهادات السلامة مثل CE وUL وCUL وTUV وCCC وIATF16949 وSGS وREACH وغيرها.

لقد تعاونا مع العديد من الشركات المعروفة محليًا ودوليًا، مثل Midea وChigo وKonka وSkyworth وFenda وElectrolux وSamsung وHitachi وغيرها.

الأسئلة الشائعة

ما الجهد الذي تستخدمه مروحة المنفاخ DC 8530؟

تم تصميم 8530 للعمل بجهد تيار مستمر 12V، مع نطاق جهد تشغيل يتراوح بين 7–13V DC.

ما السرعة المقدرة لمروحة المنفاخ 8530؟

السرعة المقدرة هي 5000 RPM ±10%.

ما مستوى الضوضاء في 8530؟

متوسط مستوى الضوضاء هو 49.7 dBA في ظروف الاختبار المحددة.

ما نوع المحمل المستخدم في 8530؟

يستخدم 8530 نظام محمل هيدروليكي.

هل يمكن استخدام 8530 لتبريد لوحات PCB؟

نعم. يناسب هيكله الطردي المركزي المدمج توجيه تدفق هواء التبريد نحو لوحات PCB والمكونات الإلكترونية الأخرى المولدة للحرارة.

هل يمكن تخصيص مروحة المنفاخ هذه؟

نعم. تدعم Chungfo Fan مشاريع مراوح التبريد OEM والمخصصة، بما في ذلك المواصفات الكهربائية، والأسلاك، والموصلات، والهيكل، والمتطلبات الخاصة بالتطبيق.

ما نطاق درجة حرارة التشغيل؟

نطاق درجة حرارة التشغيل المحدد هو -10°C إلى +70°C.

هل يحتوي 8530 على حماية من عكس القطبية؟

نعم. تنص المواصفات على أن دائرة المحرك يمكنها تحمل التوصيل العكسي للقطبين الموجب والسالب دون حدوث تلف.

هل يحتوي 8530 على حماية من توقف الدوار؟

نعم. تنص المواصفات على أن المحرك يمكنه تحمل حالة توقف الدوار تحت الجهد المقنن لمدة 72 ساعة دون نشوب حريق أو احتراق.

اطلب عينة من مروحة المنفاخ DC 8530

هل تبحث عن مروحة منفاخ صغيرة بتيار مستمر 12 فولت لمشروع تبريد المعدات القادم؟

أرسل إلينا الجهد المطلوب، وتدفق الهواء، والضغط الساكن، ومساحة التركيب، وظروف التطبيق. يمكن لـ Chungfo Fan المساعدة في تقييم تكوين المنفاخ المناسب وتوفير حلول تبريد OEM لمعداتك.
