يشهد النمو السريع للمركبات الكهربائية تحولًا في البنية التحتية العالمية للنقل والطاقة. ومع تحول المزيد من السائقين من المركبات التقليدية إلى المركبات الكهربائية، يستمر الطلب على بنية تحتية موثوقة وعالية السرعة للشحن في الازدياد. أصبحت محطات شحن المركبات الكهربائية الحديثة أكثر قوة، وأكثر إحكامًا، وأكثر ذكاءً، خاصة في شبكات الشحن التجارية، ومحطات الشحن على الطرق السريعة، ومرافق شحن الأساطيل، ومراكز الشحن السريع.

ومع ذلك، فإن قدرة الشحن الأعلى تخلق أيضًا تحديًا أكثر تعقيدًا في إدارة الحرارة.

لا تقوم محطة شحن المركبات الكهربائية عالية القدرة ببساطة بنقلالكهرباء من الشبكة إلى مركبة كهربائية. فهي تنفذ عمليات متعددة للتحويل والتحكم الكهربائي من خلال وحدات الطاقة، وأجهزة أشباه الموصلات، والمقومات، والمكثفات، والمحاثات، والمحولات، ولوحات التحكم، وأنظمة الاتصال. أثناء هذه العملية، يتحول جزء من الطاقة الكهربائية حتمًا إلى حرارة.

كلما زادت قدرة الشحن، زادت كمية الحرارة المحتملة الناتجة.

إذا لم تتم إزالة هذه الحرارة بكفاءة، يمكن أن ترتفع درجة الحرارة داخل خزانة الشحن بسرعة. يمكن أن تؤدي درجة الحرارة المفرطة إلى تقليل كفاءة تحويل الطاقة، وتسريع تقادم المكونات، وتشغيل الحماية الحرارية، وتقليل أداء الشحن، وفي الحالات الشديدة، المساهمة في تعطل النظام.

لهذا السبب تعتمد محطات شحن المركبات الكهربائية عالية القدرة بشكل متزايد على أنظمة تبريد موثوقة بالهواء القسري. يمكن لمروحة تبريد هوائية للخدمة الشاقة تحريك الهواء باستمرار عبر المعدات، وإزالة الحرارة من المكونات المهمة، والمساعدة في الحفاظ على درجة حرارة تشغيل مستقرة.

بالنسبة لمصنعي شواحن المركبات الكهربائية، فإن اختيار مروحة التبريد المناسبة ليس مجرد قرار يتعلق بالتصميم الميكانيكي. بل هو جزء مهم من موثوقية المعدات، وإدارة الحرارة، والسلامة التشغيلية.

لماذا تولد محطات شحن المركبات الكهربائية عالية القدرة كل هذه الحرارة؟

السبب الأساسي هو تحويل الطاقة.

تستقبل شاحنة المركبات الكهربائية عالية القدرة الطاقة الكهربائية من الشبكة وتحولها إلى الجهد والتيار المطلوبين بواسطة بطارية المركبة. اعتمادًا على بنية الشاحن، قد يشتمل النظام على تحويل التيار المتردد إلى تيار مستمر، وتصحيح معامل القدرة، وتحويل التيار المستمر، ودوائر التبديل، والترشيح، وأنظمة حماية متعددة.

كل عملية تحويل كهربائي تحتوي على قدر معين من فقدان الطاقة.

حتى إذا حقق نظام الشحن كفاءة تحويل عالية جدًا، فإن الفقد المتبقي يمكن أن يصبح كبيرًا عندما يصل مستوى القدرة الإجمالي إلى عشرات أو مئات الكيلوواط.

على سبيل المثال، يمكن أن يؤدي فقدان نسبة صغيرة من الطاقة في نظام شحن عالي القدرة إلى مئات أو آلاف الواطات من الحرارة. ويجب نقل هذه الحرارة بعيدًا بشكل مستمر.

قد تشمل المكونات الرئيسية المولدة للحرارة وحدات أشباه موصلات الطاقة، وأجهزة IGBT أو MOSFET، والمقومات، والمحاثات، والمحولات، والمكثفات، ومصادر الطاقة، والمكونات الإلكترونية الأخرى.

غالبًا ما تُثبت هذه المكونات داخل حاوية مدمجة نسبيًا. ونتيجة لذلك، قد لا يوفر الحمل الحراري الطبيعي وحده قدرة تبريد كافية.

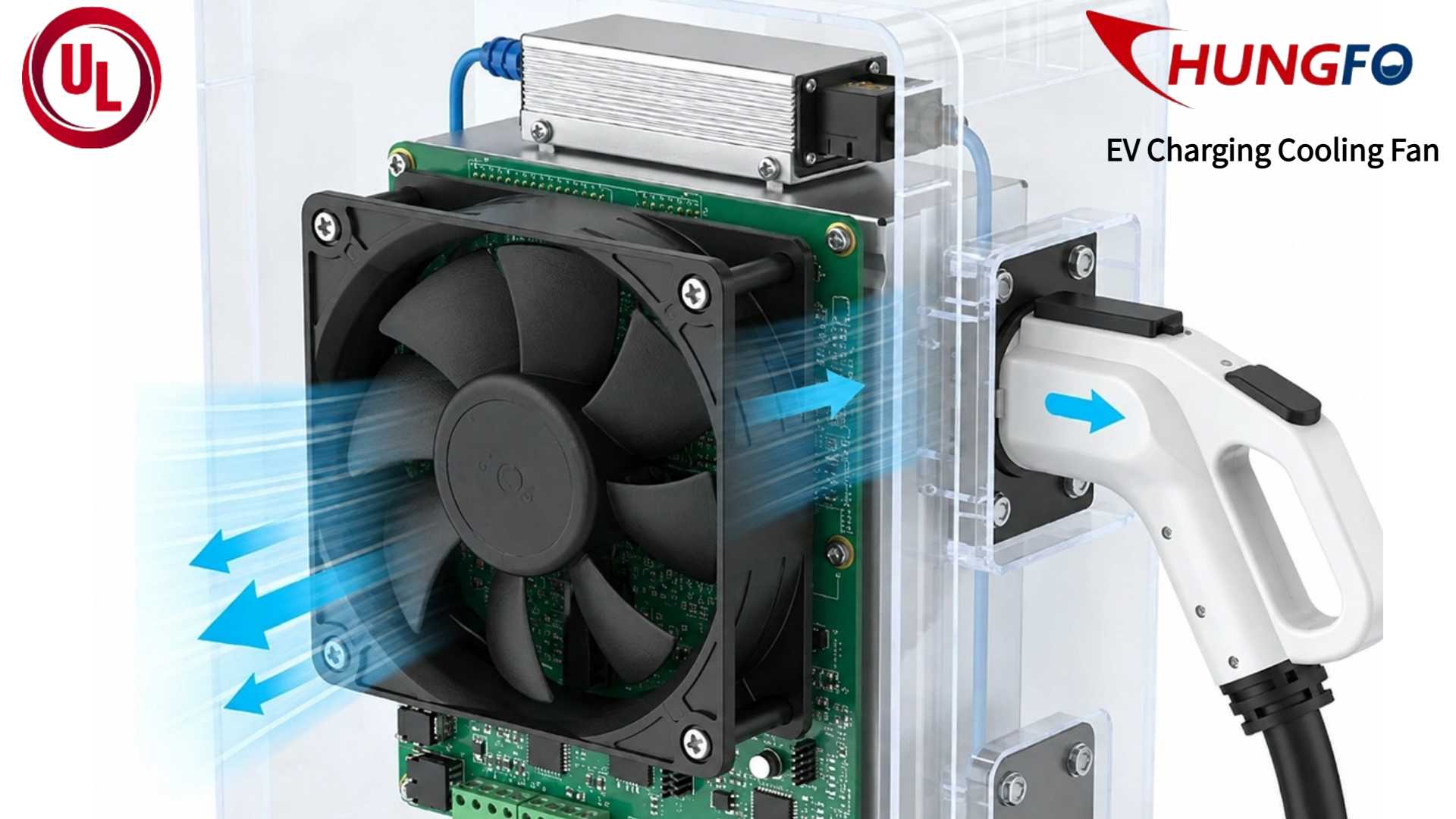

تُنشئ مروحة تبريد هوائية قسرية تدفقًا هوائيًا متحكمًا به عبر المعدات. يدخل الهواء البارد من خلال فتحة إدخال، ويمر فوق أو عبر المكونات المولدة للحرارة، ثم يحمل الحرارة المتراكمة نحو مخرج العادم.

المبدأ الأساسي بسيط، لكن تصميم نظام تدفق هواء فعال لشاحن عالي القدرة يتطلب أكثر بكثير من مجرد تركيب مروحة داخل الخزانة.

لماذا تعد إدارة الحرارة أمرًا بالغ الأهمية لسلامة شحن المركبات الكهربائية؟

تؤثر درجة الحرارة بشكل مباشر على أداء المكونات الإلكترونية وعمرها الافتراضي.

عندما تعمل أجهزة أشباه الموصلات في درجات حرارة مرتفعة للغاية، يمكن أن تتغير خصائصها الكهربائية وقد تنخفض موثوقيتها على المدى الطويل. كما يمكن أن تتعرض المكثفات ومواد العزل والموصلات والمكونات الأخرى لتقادم متسارع تحت الإجهاد الحراري المستمر.

في محطة شحن عالية القدرة، قد تعمل مكونات متعددة في الوقت نفسه. وإذا أصبح أحد أجزاء النظام ساخنًا بشكل مفرط، فقد تتأثر المكونات المحيطة به أيضًا.

يؤدي هذا إلى احتمال حدوث سلسلة تفاعلات حرارية.

على سبيل المثال، قد يتسبب تدفق الهواء غير الكافي في تشغيل وحدة طاقة عند درجة حرارة أعلى. ويمكن أن تزيد درجة الحرارة المرتفعة من الإجهاد الحراري وتقلل الكفاءة. ويمكن أن تؤدي الكفاءة المنخفضة إلى توليد حرارة إضافية، مما يزيد درجة الحرارة أكثر.

يقطع نظام التبريد المصمم بشكل صحيح هذه الدورة من خلال إزالة الحرارة باستمرار.

وهذا أحد الأسباب التي تجعل إدارة الحرارة يجب أخذها في الاعتبار خلال مرحلة التصميم المبكرة لمحطة شحن المركبات الكهربائية بدلًا من التعامل معها كأمر لاحق.

لماذا تعد مروحة تبريد هوائية للخدمة الشاقة حلًا عمليًا؟

هناك عدة أساليب لإدارة الحرارة، بما في ذلك الحمل الحراري الطبيعي، والتبريد السائل، والأنابيب الحرارية، والتبريد بالهواء القسري.

بالنسبة للعديد من أنظمة الشحن، يظل التبريد بالهواء القسري حلًا جذابًا بسبب بنيته البسيطة نسبيًا، وأدائه القابل للتوسع، وتوافقه مع تصاميم الخزائن المختلفة.

يمكن لمروحة تبريد للخدمة الشاقة توليد تدفق هواء مستمر دون الحاجة إلى دائرة تبريد معقدة.

كما يمكن دمجها مع مستشعرات درجة الحرارة وأنظمة التحكم بحيث يمكن ضبط تدفق الهواء وفقًا للحمل الحراري الفعلي.

على سبيل المثال، عندما تعمل محطة الشحن عند حمل منخفض نسبيًا، يمكن للمروحة أن تعمل بسرعة أقل. وعندما تزداد قدرة الشحن وترتفع درجات الحرارة الداخلية، يمكن زيادة سرعة المروحة وفقًا لذلك.

يُنشئ هذا نظام تبريد ديناميكيًا يمكنه تحقيق توازن بين الأداء الحراري والضوضاء واستهلاك الطاقة.

ومع ذلك، ليست كل مروحة تبريد مناسبة لتطبيقات شحن المركبات الكهربائية عالية القدرة.

يجب اختيار المروحة وفقًا لظروف التشغيل الفعلية ومقاومة تدفق الهواء في المعدات.

لماذا يعد كل من تدفق الهواء والضغط الساكن مهمين؟

أحد الأخطاء الأكثر شيوعًا عند اختيار مروحة تبريد هو التركيز فقط على الحد الأقصى لتدفق الهواء.

يعد تدفق الهواء مهمًا لأنه يحدد كمية الهواء التي يمكن للمروحة تحريكها. ومع ذلك، غالبًا ما يتم قياس قيمة تدفق الهواء المدرجة في مواصفات المنتج في ظروف محددة، مثل التشغيل في الهواء الطلق.

يمكن أن تكون بيئة التشغيل الفعلية داخل خزانة شحن المركبات الكهربائية مختلفة بشكل كبير.

قد يضطر الهواء إلى المرور عبر شبكات الحماية، والمرشحات، والمشتتات الحرارية، ووحدات الطاقة، والقنوات، والفتحات الضيقة. وتُنشئ كل هذه الهياكل مقاومة.

يجب أن تولّد المروحة ضغطًا ثابتًا كافيًا للتغلب على تلك المقاومة.

لذلك، يعتمد تدفق الهواء الفعلي الذي توفره المروحة على التفاعل بين منحنى أداء المروحة ومنحنى مقاومة النظام.

قد لا توفر مروحة ذات تصنيف تدفق هواء حر مرتفع جدًا بالضرورة أفضل أداء تبريد عند تركيبها داخل حاوية ذات قيود تدفق كبيرة.

وهذا مهم بشكل خاص لمعدات الشحن عالية القدرة لأن الهيكل الداخلي يمكن أن يكون مكتظًا بالمكونات.

لذلك، يجب على المهندسين تقييم كل من تدفق الهواء والضغط الثابت عند اختيار حل تبريد.

كيف يؤثر اتجاه تدفق الهواء على تبريد شاحن المركبات الكهربائية؟

يُعد اتجاه تدفق الهواء عامل تصميم حاسمًا آخر.

يمكن استخدام مروحة تبريد كمروحة إدخال أو مروحة عادم وفقًا لبنية الحاوية.

يُدخل تكوين الإدخال هواءً خارجيًا أكثر برودة إلى الحاوية. أما تكوين العادم فيزيل الهواء الساخن من الحاوية.

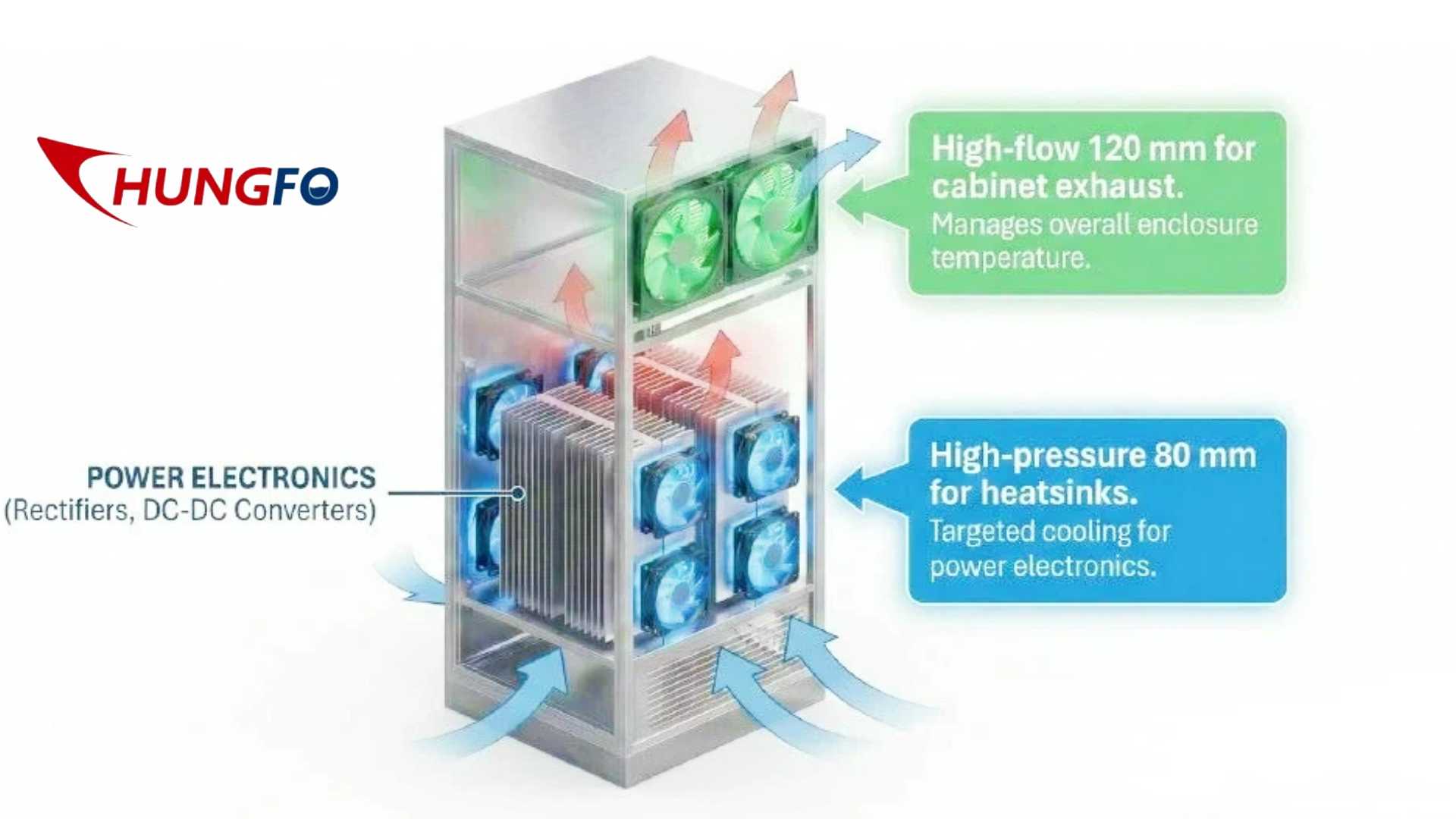

في بعض الأنظمة، يمكن استخدام عدة مراوح لإنشاء مسار تدفق هواء متحكم به.

على سبيل المثال، قد يدخل الهواء الأكثر برودة من الجزء السفلي من الحاوية، ويمر عبر وحدات القدرة والمشتتات الحرارية، ثم يخرج عبر القسم العلوي.

يستفيد هذا الترتيب من الميل الطبيعي للهواء الساخن إلى الارتفاع مع استخدام تدفق الهواء القسري لزيادة قدرة التبريد الإجمالية.

يجب أن يمر تدفق الهواء بشكل مثالي عبر المناطق التي تولّد أكبر قدر من الحرارة.

إن مجرد إنشاء اضطراب داخل الحاوية لا يكفي.

الهدف هو إنشاء مسار تدفق هواء يمكن التنبؤ به من مدخل الهواء إلى المكونات المولدة للحرارة وأخيرًا إلى مخرج العادم.

ولهذا السبب، ينبغي النظر إلى موضع المروحة وتصميم القنوات وموقع فتحات التهوية وترتيب المكونات معًا.

لماذا تزداد أهمية مراوح التبريد المدمجة؟

أصبحت معدات الشحن عالية القدرة أكثر إحكامًا وصغرًا.

يرغب المصنعون في زيادة قدرة الشحن دون زيادة الحجم المادي للمعدات بشكل كبير. وينتج عن ذلك كثافة قدرة أعلى ومساحة أقل متاحة لمكونات الإدارة الحرارية.

لذلك يجب أن توفر مروحة التبريد تدفق هواء كافيًا مع ملاءمتها لمساحة تركيب محدودة.

يمكن استخدام المراوح المحورية المدمجة للتبريد الموضعي حول إلكترونيات التحكم ووحدات القدرة.

على سبيل المثال، يمكن النظر في استخدام مروحة 80×80×25عندما تتطلب حاوية الشحن مروحة مدمجة ذات أبعاد تركيب قياسية وعمق تركيب محدود.

يمكن أن تكون مروحة 55 مممفيدة في المقصورات الإلكترونية الأصغر حيث لا تتسع لمروحة أكبر.

بالنسبة للتطبيقات التي يكون فيها عمق التركيب مقيدًا بشكل خاص، يمكن أن توفر مروحة 120 رفيعةحلًا آخر ممكنًا من خلال توفير مساحة أكبر لتدفق الهواء مع الحفاظ على هيكل إجمالي أنحف.

يجب دائمًا اختيار المروحة المحددة وفقًا لمتطلبات النظام الفعلية بدلًا من اختيار نموذج بناءً على اسمه أو أبعاده المادية فقط.

لماذا يُعد سُمك المروحة مهمًا؟

يمكن أن يكون لسُمك المروحة تأثير مهم بشكل مفاجئ على تصميم المعدات.

في الحاوية التقليدية، قد تتوفر مساحة كافية للمهندسين لتركيب مروحة ذات عمق قياسي. أما في معدات الشحن المدمجة، فقد تتداخل عدة سنتيمترات إضافية من العمق مع وحدات القدرة أو توجيه الكابلات أو المشتتات الحرارية أو المكونات الأخرى.

يمكن للمروحة الرفيعة تقليل المساحة المطلوبة لنظام التبريد.

وهذا يسمح للمهندسين بتحسين التخطيط الداخلي وإنشاء حاوية شحن أكثر إحكامًا وصغرًا.

ومع ذلك، يجب ألا يأتي تقليل سُمك المروحة على حساب أداء تدفق الهواء والضغط المطلوبين.

الهدف الهندسي هو تحقيق أداء التبريد المطلوب ضمن المساحة المتاحة.

لذلك، يجب دائمًا تقييم أبعاد المروحة مع تدفق الهواء والضغط الثابت والسرعة والضوضاء واستهلاك الطاقة.

لماذا تُعد القدرة على التشغيل المستمر متطلبًا رئيسيًا؟

قد تعمل محطات شحن المركبات الكهربائية لعدة ساعات كل يوم.

يمكن أن تتعرض محطات الشحن العامة لدورات شحن متكررة، بينما قد تعمل محطات شحن الأساطيل التجارية تحت أحمال كبيرة لفترات ممتدة.

لذلك، تحتاج مروحة التبريد إلى تحمل التشغيل المتكرر والمستمر.

تصبح موثوقية المحرك مهمة بشكل خاص.

يُستخدم محرك تيار مستمر عديم الفُرش بشكل شائع في مراوح التبريد الإلكترونية الحديثة لأنه لا يعتمد على الفُرش الميكانيكية التقليدية لإجراء التبديل. يمكن أن يقلل ذلك من التآكل المرتبط بالفُرش ويجعل المحرك مناسبًا للتشغيل طويل الأمد.

نظام المحامل مهم بالقدر نفسه.

يجب أن يتحمل محمل المروحة الدوران المستمر مع الحفاظ على أداء مستقر. يمكن أن تؤثر جودة المحمل على الضوضاء والاهتزاز وخصائص بدء التشغيل وعمر الخدمة.

لذلك، ينبغي تقييم المروحة عالية الجودة ليس فقط من خلال أداء تدفق الهواء الأولي، ولكن أيضًا من خلال استقرار التشغيل طويل الأمد.

كيف تؤثر درجة الحرارة على أداء المروحة؟

يمكن أن تؤثر درجة حرارة التشغيل المحيطة بالمروحة على كل من المحرك ونظام المحامل.

قد تُركب محطات شحن المركبات الكهربائية في الأماكن الداخلية أو الخارجية، أو في هياكل مواقف السيارات، أو على طول الطرق السريعة، أو في البيئات الصناعية.

قد تتعرض محطات الشحن الخارجية لدرجات حرارة صيفية مرتفعة، ودرجات حرارة شتوية منخفضة، ورطوبة، وغبار، ودورات تغير في درجات الحرارة.

إذا كانت مروحة التبريد تعمل في بيئة ذات درجة حرارة مرتفعة، فقد يتعرض المحرك والمحمل لإجهاد حراري إضافي.

لذلك، ينبغي مراعاة نطاق درجة حرارة التشغيل المحدد أثناء عملية الاختيار.

ينبغي أيضًا أخذ الظروف البيئية لمحطة الشحن في الاعتبار عند تحديد مستوى الحماية المطلوب واختيار المواد.

قد لا تكون المروحة المخصصة لبيئة داخلية مُتحكم بها مناسبة للتركيب الخارجي المكشوف.

لماذا تعتبر الحماية من الغبار مهمة؟

يمكن أن يتراكم الغبار داخل أنظمة التبريد بمرور الوقت.

عندما يتراكم الغبار على المرشحات أو المشتتات الحرارية أو شفرات المروحة، يمكن أن تزداد مقاومة تدفق الهواء وقد ينخفض أداء التبريد.

في الحالات القصوى، يمكن أن يؤثر التلوث أيضًا على المكونات الميكانيكية للمروحة.

لهذا السبب، ينبغي لمصممي محطات الشحن مراعاة الظروف البيئية في موقع التركيب.

إذا كانت معدات الشحن مركبة في بيئة مليئة بالغبار، فقد يتطلب النظام إجراءات ترشيح وصيانة مناسبة.

ومع ذلك، فإن المرشحات نفسها تُنشئ مقاومة لتدفق الهواء.

وهذا يعني أن المروحة يجب أن تكون قادرة على التغلب على الضغط الساكن الإضافي الناتج عن المرشح.

مرة أخرى، يوضح ذلك سبب ضرورة اختيار المروحة بناءً على نظام تدفق الهواء الكامل بدلًا من مواصفة واحدة فقط.

كيف يمكن للتحكم في المروحة تحسين كفاءة الطاقة؟

ليس من الضروري دائمًا تشغيل مروحة التبريد بأقصى سرعة طوال الوقت.

يمكن أن يتغير الحمل الحراري لمحطة شحن المركبات الكهربائية بشكل كبير خلال اليوم.

عندما يكون حمل الشحن منخفضًا، قد تظل درجة الحرارة الداخلية مستقرة نسبيًا. في هذا الوقت، يمكن أن يستهلك تشغيل المروحة بأقصى سرعة طاقة غير ضرورية ويولد ضوضاء إضافية.

يمكن لنظام تبريد متغير السرعة أن يوفر حلًا أكثر كفاءة.

يمكن لأجهزة استشعار درجة الحرارة مراقبة المكونات المهمة أو درجات حرارة الخزانة الداخلية. ويمكن لنظام التحكم بعد ذلك ضبط سرعة المروحة وفقًا لدرجة الحرارة المقاسة.

يُعد التحكم بتعديل عرض النبضة PWM أحد الأساليب الشائعة الاستخدام للتحكم في مراوح التبريد المتوافقة بالتيار المستمر.

عندما ترتفع درجة الحرارة، يمكن لنظام التحكم زيادة سرعة المروحة وتدفق الهواء.

عندما تنخفض درجة الحرارة، يمكن تقليل سرعة المروحة.

يمكن أن يساعد هذا الأسلوب في الحفاظ على الاستقرار الحراري مع تقليل استهلاك الطاقة غير الضروري.

لماذا تعتبر الضوضاء أيضًا أحد اعتبارات التصميم؟

تُعد السلامة والأداء الحراري الهدفين الأساسيين لنظام تبريد شحن المركبات الكهربائية، ولكن لا ينبغي تجاهل الضوضاء.

يتم تركيب محطات الشحن بشكل متزايد في المناطق السكنية، ومرافق مواقف السيارات التجارية، ومباني المكاتب، ومراكز التسوق، وغيرها من المواقع التي تكون فيها الراحة الصوتية مهمة.

قد تنتج المروحة التي تعمل بسرعة عالية جدًا ضوضاء هوائية وميكانيكية أكبر.

يمكن أن تزيد شفرات المروحة غير المتوازنة جيدًا، ومشكلات المحامل، والاهتزاز، وتدفق الهواء المضطرب من الضوضاء بشكل أكبر.

لذلك، ينبغي أن يراعي اختيار المروحة تدفق الهواء المطلوب والضغط الساكن المطلوب إلى جانب الأداء الصوتي.

يمكن أن تساعد المروحة المتوازنة بشكل صحيح ومسار تدفق الهواء المصمم جيدًا في تقليل الضوضاء غير الضرورية.

بالنسبة لشبكات الشحن التجارية، يمكن أن يساهم ذلك في تحسين تجربة المستخدم الإجمالية.

كيف تؤثر موثوقية المروحة على صيانة معدات الشحن؟

مروحة التبريد هي مكوّن متحرك، مما يعني أنها قد تتعرض في النهاية للتآكل الميكانيكي.

إذا أصبحت المروحة صاخبة أو تباطأت أو توقفت تمامًا، فقد يفقد نظام الشحن جزءًا من قدرة التبريد الخاصة به.

لذلك، يمكن لمعدات الشحن الحديثة دمج وظائف مراقبة المروحة.

قد يراقب النظام سرعة المروحة أو يكتشف ظروف التشغيل غير الطبيعية. إذا تعطلت مروحة التبريد، يمكن للشاحن إصدار إنذار أو تقليل قدرة الشحن أو إيقاف تشغيل النظام المتأثر قبل أن تصل درجة الحرارة إلى مستوى حرج.

يمكن لهذا النوع من الحماية تحسين موثوقية النظام.

تُعد الصيانة الوقائية مهمة أيضًا.

اعتمادًا على بيئة التركيب، قد تحتاج المرشحات ومسارات التهوية إلى الفحص والتنظيف بانتظام.

ينبغي أن يجعل نظام التبريد المصمم جيدًا الصيانة عملية قدر الإمكان.

لماذا يعد اختبار المروحة مهمًا لتطبيقات شحن المركبات الكهربائية؟

يجب اختبار مروحة التبريد المستخدمة في معدات الشحن عالية القدرة تحت ظروف مناسبة.

قد تشمل الاختبارات المهمة اختبار تدفق الهواء، واختبار الضغط الساكن، واختبار السرعة، واختبار الضوضاء، واختبار درجة الحرارة، واختبار الاهتزاز، واختبار الأداء الكهربائي.

يُعد التوازن الديناميكي مهمًا أيضًا لأن عدم اتزان المروحة يمكن أن ينتج اهتزازًا.

يمكن أن يؤثر الاهتزاز المفرط على المروحة نفسها وربما يؤثر في المكونات الإلكترونية القريبة.

بالنسبة لمصنعي معدات الشحن، ينبغي أن يراعي الاختبار ليس فقط ما إذا كانت المروحة تعمل، بل أيضًا ما إذا كانت قادرة على الحفاظ على أداء مستقر ضمن ظروف التشغيل المتوقعة.

يكتسب هذا أهمية خاصة عندما تُستخدم المروحة في نظام شحن تجاري حيث يمكن أن يؤثر التوقف مباشرة على المشغلين والمستخدمين.

كيف يمكن لشركة Guangdong Changfeng دعم الإدارة الحرارية لشحن المركبات الكهربائية؟

تركز شركة Guangdong Changfeng على البحث والتطوير وتصنيع مراوح التبريد للتطبيقات الإلكترونية والصناعية.

تشمل مجموعة منتجاتها مراوح التيار المستمر، ومراوح التيار المتردد، ومراوح التبريد المحورية، والمنفاخات الطاردة المركزية، ومراوح المنفاخ، والمراوح ذات التدفق المتقاطع، والمراوح بدون إطار.

يمكن تطبيق هذه المنتجات على معدات شحن المركبات الكهربائية، وأنظمة تخزين الطاقة، ومحولات الطاقة الكهروضوئية، ومعدات UPS، وخزائن إمدادات الطاقة، وغيرها من الأنظمة الإلكترونية التي تتطلب تبريدًا بالهواء القسري.

للتطبيقات المختلفة، يمكن للشركة توفير تكوينات مختلفة للمراوح وفقًا للجهد، وتدفق الهواء، والضغط الساكن، والأبعاد، والسرعة، والضوضاء، ومتطلبات التركيب.

تمتلك شركة Guangdong Changfeng أيضًا قدرات إنتاج واختبار تشمل تصميم المنتجات، والقولبة بالحقن، وإنتاج SMT، والتجميع.

تشمل معدات الاختبار أجهزة اختبار التوازن الديناميكي، ومعدات اختبار ضغط نفق الرياح، وغرف درجات الحرارة العالية والمنخفضة، ومرافق اختبار الضوضاء، ومعدات اختبار التآكل برذاذ الملح، وأنظمة اختبار أخرى ذات صلة.

تسمح هذه القدرات بتقييم أداء مروحة التبريد من وجهات نظر متعددة.

بالنسبة لمصنعي شواحن المركبات الكهربائية، يُعد ذلك ذا قيمة خاصة لأن متطلبات الإدارة الحرارية تختلف بشكل كبير بين معماريات الشحن المختلفة.

قد يحتاج شاحن منزلي مدمج، وشاحن سريع تجاري بالتيار المستمر، ومحطة شحن عالية القدرة على الطريق السريع إلى حلول تبريد مختلفة تمامًا.

كيف ينبغي للمهندسين اختيار مروحة تبريد لشاحن مركبات كهربائية عالي القدرة؟

ينبغي أن يكون الاعتبار الأول هو الحمل الحراري الإجمالي.

يحتاج المهندسون إلى فهم مقدار الحرارة الناتجة عن نظام تحويل الطاقة ومقدار الحرارة التي يجب إزالتها.

ينبغي أن يكون الاعتبار الثاني هو مسار تدفق الهواء.

يجب على المهندس تحديد المصادر الرئيسية للمقاومة، بما في ذلك المشتتات الحرارية، والمرشحات، والشبكات، والقنوات، وفتحات الخروج.

الاعتبار الثالث هو تدفق الهواء المطلوب والضغط الساكن عند نقطة التشغيل الفعلية.

الاعتبار الرابع هو المساحة المادية.

يجب أن تتناسب المروحة مع منطقة التركيب المتاحة دون التداخل مع وحدات الطاقة أو الكابلات أو الموصلات أو المكونات الأخرى.

الاعتبار الخامس هو التوافق الكهربائي.

يجب أن يتوافق الجهد والتيار وخصائص بدء التشغيل وطريقة التحكم مع معدات الشحن.

الاعتبار السادس هو الموثوقية.

يجب أن يفي المحرك ونظام المحامل ونطاق درجة حرارة التشغيل والعمر التشغيلي المتوقع بمتطلبات التطبيق.

الاعتبار السابع هو الحالة البيئية.

يمكن أن يؤثر الغبار والرطوبة ودرجة الحرارة وموقع التركيب جميعها على مواصفات المروحة المناسبة.

أخيرًا، يجب على المهندسين النظر فيما إذا كان النظام يتطلب التحكم في السرعة أو التحكم في درجة الحرارة أو اكتشاف فشل المروحة.

يمكن أن يؤدي التقييم الكامل لهذه العوامل إلى تحسين موثوقية حل الإدارة الحرارية النهائي بشكل كبير.

لماذا تعتبر مروحة التبريد أكثر من مجرد مكون قياسي؟

قد يكون من المغري اعتبار مروحة التبريد مكونًا سلعيًا بسيطًا نسبيًا.

ومع ذلك، في معدات شحن المركبات الكهربائية عالية القدرة، يمكن للمروحة أن تؤثر بشكل مباشر على الأداء الحراري.

يمكن أن تسمح المروحة ذات تدفق الهواء غير الكافي بارتفاع درجات حرارة المكونات.

قد تفشل المروحة ذات الضغط الساكن غير الكافي في توفير تدفق هواء مناسب عبر نظام تبديد حراري مقيد.

قد تتسبب المروحة ذات الموثوقية غير الكافية في حدوث مشكلة صيانة.

قد تجعل المروحة ذات الأبعاد غير المناسبة دمجها في الخزانة أمرًا صعبًا.

قد تقلل المروحة ذات الضوضاء المفرطة من ملاءمة محطة الشحن لبعض بيئات التركيب.

لذلك، يجب التعامل مع مروحة التبريد كجزء من البنية الشاملة للإدارة الحرارية بدلًا من اعتبارها مكونًا منفصلًا.

يتطلب مستقبل شحن المركبات الكهربائية إدارة حرارية أفضل

ستستمر تقنية الشحن في التطور.

تزداد قدرة الشحن، وتصبح أوقات الشحن أقصر، وتصبح معدات الشحن أكثر إحكامًا.

في الوقت نفسه، يجري دمج محطات الشحن مع أنظمة تخزين الطاقة وأنظمة الطاقة الشمسية والشبكات الذكية ومنصات إدارة الطاقة المتقدمة.

ستستمر هذه التطورات في زيادة أهمية الإدارة الحرارية.

قد تجمع أنظمة الشحن المستقبلية بين تقنيات تبريد مختلفة وفقًا لمستوى القدرة والتطبيق.

سيظل التبريد الهوائي جذابًا للعديد من التطبيقات بسبب بنيته البسيطة نسبيًا وسهولة صيانته.

عند مستويات القدرة الأعلى، قد يُستخدم التبريد السائل أيضًا لبعض المكونات المختارة أو كابلات الشحن.

ومع ذلك، في العديد من الأنظمة العملية، سيستمر التبريد بالهواء القسري في لعب دور مهم في تبريد إلكترونيات القدرة وخزائن التحكم والمكونات المساعدة.

المفتاح ليس ببساطة اختيار مروحة أقوى.

الهدف هو تصميم نظام إدارة حرارية فعال تعمل فيه المروحة ومسار تدفق الهواء والمشتت الحراري واستراتيجية التحكم معًا.

الخلاصة

تعتمد محطات شحن المركبات الكهربائية عالية القدرة على إدارة حرارية فعالة لأن كميات كبيرة من الطاقة الكهربائية تتم معالجتها ضمن مساحة مدمجة نسبيًا.

تولد مكونات تحويل الطاقة حرارة حتمًا، ويمكن أن يؤدي التشغيل المستمر بقدرة عالية إلى أحمال حرارية كبيرة.

توفر مروحة تبريد هوائية للخدمة الشاقة طريقة عملية لتحريك الهواء باستمرار عبر نظام الشحن ونقل الحرارة بعيدًا عن المكونات الإلكترونية الحيوية.

ومع ذلك، يتطلب اختيار المروحة الصحيحة أكثر من مجرد مقارنة تصنيفات أقصى تدفق للهواء.

يجب على المهندسين تقييم تدفق الهواء والضغط الساكن وأبعاد التركيب وسُمك المروحة ودرجة حرارة التشغيل وتصميم المحرك وموثوقية المحامل والضوضاء والظروف البيئية والعمر التشغيلي المتوقع.

يمكن النظر في خيارات مدمجة مثل مروحة 80x80x25 لبعض مساحات التركيب القياسية. قد تكون مروحة 55 مم مناسبة للحجرات الإلكترونية الأصغر، بينما يمكن اعتبار مروحة 120 رفيعة عندما يكون عمق التركيب محدودًا.

يجب دائمًا اختيار الطراز الدقيق وفقًا لمقاومة النظام الفعلية والمتطلبات الحرارية.

بالنسبة لمصنعي محطات الشحن، يمكن لنظام تبريد مصمم جيدًا أن يساعد في الحفاظ على درجات حرارة مستقرة للمكونات وتحسين موثوقية المعدات وإطالة عمر المكونات وتقليل مخاطر الأعطال المرتبطة بالحرارة.

مع استمرار زيادة قدرة شحن المركبات الكهربائية، سيصبح التبريد الموثوق أكثر أهمية.

قد تكون مروحة التبريد مكونًا صغيرًا نسبيًا مقارنة بمحطة الشحن بأكملها، لكن دورها في الإدارة الحرارية قد يكون حاسمًا.

لهذا السبب، يجب أن يكون اختيار مصنع موثوق لمراوح التبريد والتحقق من أداء المروحة في ظروف تشغيل واقعية جزءًا مهمًا من عملية تطوير معدات شحن المركبات الكهربائية عالية القدرة.

الأسئلة الشائعة

لماذا تحتاج محطات شحن المركبات الكهربائية عالية القدرة إلى مراوح تبريد للخدمة الشاقة؟

تولد محطات شحن المركبات الكهربائية عالية القدرة حرارة كبيرة لأن أنظمة تحويل الطاقة فيها تعالج كميات كبيرة من الطاقة الكهربائية. تساعد مروحة التبريد للخدمة الشاقة على إزالة هذه الحرارة والحفاظ على درجة حرارة تشغيل مستقرة.

هل يُعد تدفق الهواء أكثر أهمية من الضغط الساكن في تطبيقات شحن المركبات الكهربائية؟

لا ينبغي اعتبار أي من المعلمتين بشكل مستقل. يحدد تدفق الهواء كمية الهواء التي يمكن تحريكها، بينما يحدد الضغط الساكن مدى فعالية المروحة في التغلب على المقاومة. يجب مراعاة نقطة التشغيل الفعلية عند اختيار المروحة.

ما الذي يسبب درجات الحرارة المرتفعة داخل خزانة شحن المركبات الكهربائية؟

تشمل المصادر الشائعة وحدات أشباه موصلات القدرة، والمقومات، والمحولات، والمحاثات، والمكثفات، ومزودات الطاقة التبديلية، والمكونات الكهربائية الأخرى. كما يمكن أن تؤدي درجة حرارة البيئة المرتفعة وتقييد تدفق الهواء إلى زيادة درجات الحرارة الداخلية بشكل أكبر.

هل يمكن استخدام مروحة صغيرة داخل محطة شحن مركبات كهربائية عالية القدرة؟

نعم. يمكن استخدام المراوح الصغيرة للتبريد الموضعي للوحات التحكم والوحدات الإلكترونية والمناطق الأخرى ذات مساحة التركيب المحدودة. يجب اختيار المروحة وفقًا لتدفق الهواء المطلوب والضغط الساكن والحمل الحراري.

فيما تُستخدم مروحة 80x80x25 عادةً؟

مروحة 80x80x25 هي حجم مروحة مدمج وموحد يمكن أخذها بعين الاعتبار لتبريد الإلكترونيات، ومزودات الطاقة، وخزائن التحكم، والتطبيقات الأخرى التي تكون فيها مساحة التركيب محدودة.

متى تكون مروحة 55 مم مناسبة؟

يمكن أخذ مروحة 55 مم بعين الاعتبار للمعدات الإلكترونية المدمجة ومناطق التبريد الموضعي التي لا يمكن تركيب مروحة أكبر فيها. يجب التحقق من متطلبات تدفق الهواء والضغط الفعلية قبل الاختيار.

لماذا يختار المهندس مروحة نحيفة 120؟

يمكن أن تكون مروحة نحيفة 120 مفيدة عندما يكون عمق التركيب المتاح محدودًا، بينما لا يزال النظام يحتاج إلى مساحة تدفق هواء كبيرة نسبيًا. ويمكنها مساعدة المهندسين على تحسين مساحة الخزانة مع الحفاظ على التبريد بالهواء القسري.

هل يمكن لمراوح تبريد شحن المركبات الكهربائية العمل بشكل مستمر؟

يمكن تهيئة المراوح المصممة للتطبيقات الصناعية للتشغيل المستمر طويل الأمد. ومع ذلك، تعتمد مدة الخدمة الفعلية على المحرك، ونظام المحامل، ودرجة حرارة التشغيل، والحمل، ومستوى الغبار، والعوامل البيئية الأخرى.

كيف يمكن للتحكم في سرعة المروحة تحسين تبريد شاحن المركبات الكهربائية؟

يسمح التحكم في سرعة المروحة لنظام التبريد بالاستجابة للحمل الحراري الفعلي. يمكن للمروحة العمل بسرعة منخفضة عندما تكون درجات الحرارة منخفضة وزيادة السرعة عند ارتفاع درجة الحرارة. ويمكن أن يساعد ذلك في تحقيق توازن بين أداء التبريد واستهلاك الطاقة والضوضاء.

هل ضوضاء المروحة مهمة لمحطات شحن المركبات الكهربائية؟

نعم. قد تُركب محطات شحن المركبات الكهربائية في البيئات السكنية والتجارية والعامة. يمكن أن تؤثر ضوضاء المروحة المفرطة سلبًا على تجربة المستخدم، لذلك يجب تقييم تدفق الهواء والضغط الساكن والأداء الصوتي معًا.

لماذا يُعد الضغط الساكن مهمًا عندما يستخدم الشاحن مرشحًا؟

تحد المرشحات من تدفق الهواء. يجب أن تولد المروحة ضغطًا ساكنًا كافيًا للتغلب على المقاومة الناتجة عن المرشح والمكونات الأخرى في مسار تدفق الهواء. ومع تلوث المرشح، يمكن أن تزداد المقاومة بشكل أكبر.

كيف يؤثر الغبار على تبريد شاحن المركبات الكهربائية؟

يمكن أن يتراكم الغبار على المرشحات والمشتتات الحرارية ومكونات المروحة. وقد يؤدي ذلك إلى زيادة مقاومة تدفق الهواء وتقليل كفاءة التبريد. لذلك تُعد عملية الترشيح والصيانة المناسبة مهمة لمحطات الشحن المثبتة في البيئات المتربة.

ما الشهادات التي تمتلكها Guangdong Changfeng؟

يشمل إطار شهادات التصنيع والمنتجات ذات الصلة الخاص بشركة Guangdong Changfeng شهادات ISO9001 وISO14000 وCE وUL وTÜV وCCC وSGS وRoHS وREACH وIATF16949.

تمتلك الشركة أيضًا إدراج منتج UL رقم GPWV2.E311396. قد يختلف نطاق الشهادة وفقًا للمنتج والطراز المحدد ومتطلبات الشهادة المعمول بها، لذلك ينبغي للعملاء تأكيد وثائق الشهادة ذات الصلة للمنتج الذي يتم شراؤه.

لماذا ينبغي لمصنعي شواحن المركبات الكهربائية التعاون مع مصنع متمرس لمراوح التبريد؟

يمكن لمصنع مراوح تبريد ذي خبرة مساعدة المهندسين على تقييم تدفق الهواء والضغط الساكن والأبعاد وخصائص المحرك واختيار المحامل والضوضاء ودرجة حرارة التشغيل والمعلمات الأخرى معًا. ويمكن أن يسهل ذلك تطوير حل تبريد يتوافق مع المتطلبات الحرارية الفعلية لنظام الشحن.

ما الذي ينبغي أن يقدمه العملاء عند طلب مروحة تبريد لشحن المركبات الكهربائية؟

تشمل المعلومات المفيدة جهد الإدخال، وتدفق الهواء المطلوب، والضغط الساكن، وأبعاد التركيب، والسماكة المتاحة، ودرجة حرارة التشغيل، ومتطلبات الضوضاء، ومدة التشغيل المتوقعة، وطريقة التحكم، وبيئة التطبيق.

كلما كانت معلومات التطبيق أكثر اكتمالًا، أمكن مطابقة مروحة التبريد بشكل أكثر دقة مع نظام الشحن الفعلي.
