تتطلب الحاضنات الطبية بيئة داخلية خاضعة لرقابة شديدة حيث يجب أن تظل درجة الحرارة والرطوبة وتدفق الهواء وظروف التشغيل الأخرى مستقرة. في هذه الأنظمة، لا يقتصر تدفق الهواء على مجرد نقل الهواء من نقطة إلى أخرى. يحدد نمط الدوران مدى كفاءة توزيع الهواء المكيف، ومدى تساوي انتقال الحرارة، ومدى فعالية تقليل فروق درجات الحرارة في جميع أنحاء الغرفة.

أمروحة تبريد ذات تدفق عرضييمكن أن تلعب دوراً مهماً في هذه العملية نظراً لقدرتها على توليد تدفق هواء واسع عبر مخرج طويل نسبياً. على عكس المروحة المحورية التقليدية التي تحرك الهواء بشكل أساسي على طول محور دافعها، يمكن للمروحة ذات التدفق العرضي توزيع الهواء عبر مساحة أوسع. تجعل هذه الخاصية التقنية مناسبة للمعدات التي تتطلب بنية مدمجة وتوزيعاً موحداً نسبياً للهواء.

ومع ذلك، في تطبيقات الحاضنات الطبية، لا يمكن فصل اختيار المروحة عن نظام تدفق الهواء العام. يجب أن تعمل المروحة ومدخل الهواء وعنصر التسخين وقناة الهواء وهندسة المخرج وهيكل الغرفة ومستشعرات درجة الحرارة وخوارزمية التحكم معاً. لذا، فإن الغرض من المروحة ليس مجرد توفير أقصى تدفق للهواء. بدلاً من ذلك، يجب أن توفر حجم تدفق الهواء والضغط والسرعة ونمط التوزيع المناسب لتصميم الحاضنة المحدد.

لماذا يعتبر تدفق الهواء الموحد مهماً في الحاضنات الطبية؟

تحتاج البيئة الداخلية للحاضنة الطبية إلى البقاء مستقرة لأن تغيرات درجات الحرارة يمكن أن تؤثر بشكل مباشر على البيئة الخاضعة للرقابة داخل الغرفة. إذا تلقت بعض المناطق هواءً ساخناً أكثر بكثير من غيرها، فقد تتطور بقع ساخنة ومناطق باردة موضعية.

يساعد تدفق الهواء الموحد في تقليل هذه المشكلة عن طريق خلط الهواء المكيف وإعادة توزيعه باستمرار. عندما يتم تدوير الهواء بشكل صحيح، يمكن نقل الحرارة الناتجة عن نظام التسخين بشكل أكثر توازناً في جميع أنحاء الغرفة. في الوقت نفسه، يمكن للهواء الذي فقد حرارته العودة إلى مسار الدوران ليتم تكييفه مرة أخرى.

هذا يخلق حلقة تدفق هواء مستمرة.

يغادر الهواء المكيف قسم التسخين وتدفق الهواء، ويدخل الغرفة، وينتقل عبر مسار الدوران المقصود، ويعود إلى منطقة المدخل، ثم يتم تدويره مرة أخرى.

تعتمد فعالية هذه الحلقة بشكل كبير على نمط تدفق الهواء. قد تؤدي المروحة التي تنتج تياراً قوياً ولكنه مركز للغاية إلى سرعة مفرطة في منطقة واحدة بينما تترك منطقة أخرى بتدوير غير كافٍ. بالنسبة للحاضنة، قد يكون هذا أقل استحساناً من توزيع تدفق هواء أوسع وأكثر تحكماً.

هذا أحد الأسباب التي تجعل تقنية التدفق العرضي جذابة لتصميمات معينة للحاضنات.

تخضع حاضنات الأطفال الحديثة لمتطلبات سلامة وأداء أساسية محددة. يتناول معيار IEC 60601-2-19 حاضنات الأطفال ويتضمن متطلبات تتعلق باستقرار درجة الحرارة وتجانس درجة الحرارة. يدرك المعيار أن الأداء البيئي الخاضع للرقابة والقابل للقياس هو جزء أساسي من تشغيل الحاضنة.

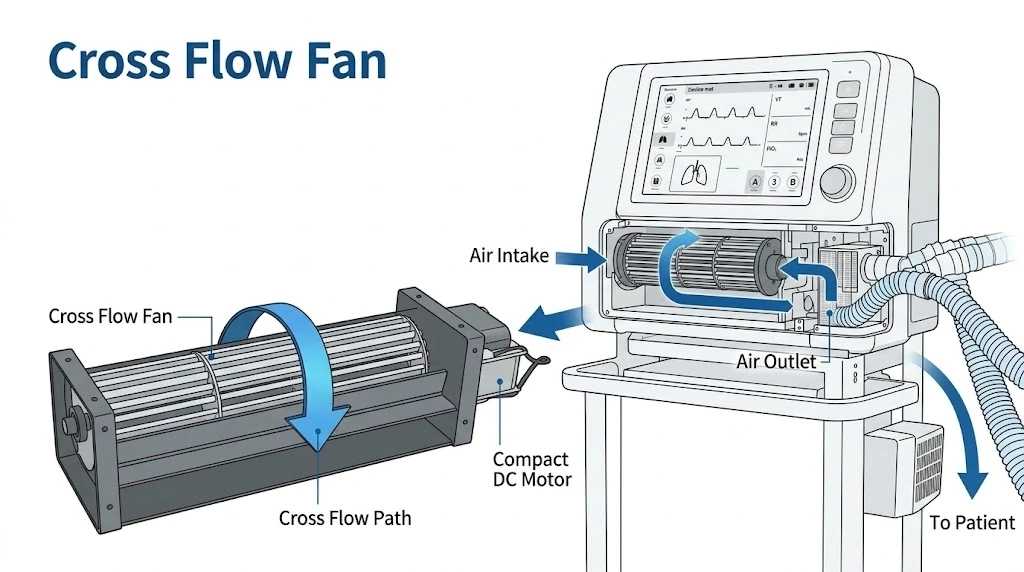

كيف تعمل المروحة ذات التدفق العرضي؟

تستخدم المروحة ذات التدفق العرضي، والتي تسمى أحياناً المروحة المماسية، بشكل عام دافعاً أسطوانياً طويلاً يحتوي على شفرات متعددة. يدخل الهواء إلى منطقة الدافعة ويتم إعادة توجيهه عبر هيكل الشفرة الدوارة والغلاف.

الخاصية المهمة هي عرض تدفق الهواء.

بدلاً من إنتاج تدفق هواء من مخرج دائري صغير نسبياً، يمكن للدافعة الطويلة توليد تيار هواء ممتد يمتد عبر جزء كبير من طول المروحة. وهذا يجعل التصميم مفيداً بشكل خاص عندما تتطلب المعدات توزيع تدفق الهواء على طول منطقة واسعة أو ممتدة.

يمكن أن يتأثر نمط تدفق الهواء بعدة عوامل، بما في ذلك هندسة الشفرة، وقطر الدافعة، وسرعة الدوران، وتصميم الغلاف، وهندسة المدخل، وشكل المخرج.

بالنسبة للحاضنة، يجب تحسين هذه المعلمات معاً بدلاً من اعتبارها بشكل مستقل.

الغلاف مهم بشكل خاص. يمكن للغلاف المصمم جيداً توجيه الهواء بسلاسة من الدافعة نحو المخرج المطلوب مع تقليل إعادة التدوير غير الضرورية داخل حجرة المروحة. ثم تحدد هندسة المخرج كيفية دخول تدفق الهواء إلى غرفة الحاضنة.

الهدف هو تجنب إنشاء مسار تدفق هواء مركز بشكل غير ضروري.

بدلاً من ذلك، يجب أن يقوم النظام بتوزيع الهواء عبر المنطقة المقصودة والسماح للهواء بالدوران عبر الغرفة قبل العودة إلى مدخل المروحة.

لماذا تعتبر المروحة ذات التدفق العرضي مناسبة لتوزيع هواء الحاضنة؟

إحدى المزايا الرئيسية للمروحة ذات التدفق العرضي هي قدرتها على إنتاج نمط تدفق هواء واسع نسبياً.

غالباً ما تحتوي الحاضنات الطبية على هيكل داخلي طويل ومدمج نسبياً. قد يحتاج المصممون إلى تدوير الهواء على طول الجدار الجانبي أو القسم العلوي أو قناة تدفق الهواء الخلفية مع الحفاظ على حجم غرفة خاضع للرقابة.

يمكن دمج المروحة ذات التدفق العرضي في هذه المساحات بسهولة أكبر من بعض هياكل المراوح التقليدية.

كما أن عامل الشكل الممتد يجعل من الممكن وضع مصدر تدفق الهواء على طول قسم طويل من الغرفة. بدلاً من وضع مصدر تدفق هواء صغير واحد في نقطة واحدة، يمكن للنظام توزيع تدفق الهواء على طول قسم أوسع.

يمكن أن يساعد هذا في تقليل مخاطر تركيزات تدفق الهواء الموضعية القوية.

يمكن للتصميم أيضاً دعم دوران تدفق الهواء حول مكونات التسخين. على سبيل المثال، يمكن توجيه الهواء المكيف عبر قسم تسخين ثم توزيعه عبر قناة مخرج. ثم يدخل الهواء إلى الغرفة، ويتبادل الحرارة مع البيئة المحيطة، ويعود عبر مسار عودة منفصل أو مدمج.

تعتمد بنية تدفق الهواء الفعلية على الشركة المصنعة للحاضنة، لكن المبدأ الأساسي يظل كما هو: الدوران الخاضع للرقابة أكثر أهمية من مجرد زيادة تدفق الهواء إلى أقصى حد.

تصميم المروحة ذات التدفق العرضي وتجانس تدفق الهواء

غالباً ما يرتبط مصطلح المروحة ذات التدفق العرضي بالتطبيقات التي يجب فيها توزيع الهواء على مساحة واسعة.

بالنسبة للحاضنات الطبية، يمكن أن يتأثر تجانس تدفق الهواء بطول المروحة، وهندسة الدافعة، وشكل الشفرة، وسرعة التشغيل.

يمكن للدافعة الأطول توفير مساحة توزيع محتملة أوسع، لكن زيادة طول المروحة وحدها لا تنتج تلقائياً تدفق هواء موحداً. يجب أيضاً تصميم الغلاف والمخرج بشكل صحيح.

إذا كان المخرج ضيقاً جداً، فقد تصبح سرعة تدفق الهواء مفرطة.

إذا كان المخرج واسعاً جداً بدون ضغط كافٍ، فقد يصبح تدفق الهواء ضعيفاً.

إذا كانت القناة الداخلية تحتوي على منعطفات حادة، فقد تزداد خسائر الضغط.

إذا كان مسار هواء العودة مصمماً بشكل سيئ، فقد تتلقى المروحة ظروف مدخل غير متساوية.

لذلك، يجب اعتبار المروحة جزءاً واحداً من نظام تدفق هواء متكامل.

لهذا السبب، يجب على الفرق الهندسية تقييم أداء المروحة جنباً إلى جنب مع قناة تدفق هواء الحاضنة الفعلية بدلاً من اختيار مروحة فقط وفقاً لتصنيف تدفق الهواء الحر الخاص بها.

سرعة تدفق الهواء لا تقل أهمية عن حجم تدفق الهواء

من الأخطاء الشائعة في تصميم أنظمة التبريد التركيز فقط على حجم تدفق الهواء.

معدل تدفق الهواء الأعلى لا يعني تلقائياً أداءً أفضل للحاضنة.

لنفترض أن مروحة تنتج كمية كبيرة من الهواء ولكنها توجهه عبر مخرج صغير. قد تكون سرعة الهواء الناتجة عالية نسبياً. إذا دخل هذا الهواء عالي السرعة إلى الغرفة مباشرة، فقد يخلق تدفقاً هوائياً موضعياً يختلف كثيراً عن نمط الدوران اللطيف المقصود.

بالنسبة للبيئات الطبية الحساسة، يمكن أن يكون توزيع تدفق الهواء بالتالي أكثر أهمية من قيمة تدفق الهواء القصوى.

يجب على المهندسين مراعاة أربعة معايير رئيسية على الأقل:

حجم تدفق الهواء

الضغط الساكن

سرعة الهواء

توزيع تدفق الهواء

يجب أن توفر المروحة تدفقاً كافياً للحفاظ على الدوران مع التغلب أيضاً على المقاومة الناتجة عن المرشحات، والقنوات، ومكونات التسخين، والهياكل الواقية، وفتحات المخرج.

لهذا السبب تعتبر نقطة تشغيل المروحة أمراً مهماً.

المروحة التي تعمل بشكل جيد في اختبار الهواء الطلق بالمختبر قد تتصرف بشكل مختلف بعد تركيبها داخل حاضنة فعلية.

كيف يوزع نظام تدفق الهواء الحرارة

تحتوي الحاضنة الطبية عادةً على نظام تسخين يرفع درجة حرارة الهواء المتداول.

تساعد المروحة في تحريك هذا الهواء المكيف عبر الغرفة.

يمكن فهم مسار تدفق الهواء كحلقة دوران حراري.

أولاً، يمر الهواء عبر منطقة التسخين أو بالقرب منها.

ثانياً، يتم نقل الهواء الساخن نحو الغرفة.

ثالثاً، يدور الهواء عبر المساحة الخاضعة للتحكم.

رابعاً، يعود الهواء باتجاه المروحة وقسم التسخين.

خامساً، تتكرر العملية.

إذا كان نمط الدوران مصمماً بشكل جيد، يمكن تقليل فروق درجات الحرارة لأن الحرارة تُنقل باستمرار عبر الغرفة.

إذا كان الدوران ضعيفاً، فقد يظل الهواء الساخن متركزاً حول منطقة التسخين بينما تتلقى المناطق البعيدة هواءً أقل تكييفاً.

لذلك تساهم المروحة في تجانس درجة الحرارة بشكل غير مباشر من خلال حركة الهواء الخاضعة للتحكم.

مروحة التدفق المتقاطع وتجانس درجة الحرارة

يعد تجانس درجة الحرارة أحد أهم الاعتبارات في تصميم تدفق الهواء بالحاضنة.

النهج القديم المتمثل في التفكير في السخان فقط غير كافٍ لأن الحرارة يجب أن تنتقل عبر الهواء.

حتى لو وفر عنصر التسخين ناتجاً حرارياً مستقراً، فإن توزيع درجة الحرارة النهائي يعتمد على كيفية حمل الهواء لتلك الحرارة.

يمكن أن تساعد مروحة التدفق المتقاطع في إنشاء نمط دوران واسع ينقل الهواء الساخن عبر الغرفة.

هذا مفيد بشكل خاص عندما تحتوي الغرفة على مساحة واسعة نسبياً تحتاج إلى تكييف.

يمكن وضع المروحة بحيث يتحرك الهواء على طول الجدار الجانبي، أو عبر الجزء العلوي، أو من خلال قناة خلفية، أو حول مسار تدفق هواء مخصص.

يعتمد الترتيب الدقيق على التصميم الميكانيكي.

يحاول النظام المصمم جيداً تقليل المناطق التي يصبح فيها الهواء راكداً.

يمكن أن تسمح مناطق الركود بتطور فروق في درجات الحرارة لأن الهواء في تلك المناطق يتم تبادله ببطء أكبر.

الهدف ليس إنشاء أقوى تدفق هواء ممكن.

الهدف هو إنشاء نمط الدوران المناسب.

لماذا يعد توزيع تدفق الهواء أكثر أهمية من الحد الأقصى لعدد الدورات في الدقيقة (RPM)؟

يمكن أن يؤدي ارتفاع عدد الدورات في الدقيقة (RPM) إلى زيادة تدفق الهواء، لكنه ليس الحل الأفضل تلقائياً.

يمكن أن تؤدي زيادة سرعة الدوران أيضاً إلى زيادة الضوضاء واستهلاك الطاقة والإجهاد الميكانيكي وسرعة تدفق الهواء.

في الحاضنة الطبية، يمكن أن يؤدي تدفق الهواء المفرط إلى خلق تحديات تصميمية إضافية.

لذلك، يجب تحديد سرعة التشغيل المثلى وفقاً لنظام تدفق الهواء الكامل.

قد تنتج مروحة التدفق العرضي ذات السرعة المنخفضة مع قناة هواء مصممة بشكل مناسب توزيعاً أكثر ملاءمة من مروحة ذات سرعة أعلى تخلق تدفقاً هوائياً مركزاً.

ولهذا السبب يجب أن يبدأ اختيار المروحة بمتطلبات النظام بدلاً من عدد الدورات في الدقيقة (RPM).

يجب على فريق التصميم أولاً تحديد حجم تدفق الهواء المطلوب، والضغط، ومستوى الصوت المقبول، ودرجة حرارة التشغيل، ومساحة التثبيت المتاحة.

فقط بعد تحديد هذه المعايير يجب اختيار سرعة دوران المروحة والمواصفات الكهربائية.

مقارنة بين مروحة التدفق العرضي والمروحة المحورية

تُستخدم المراوح المحورية على نطاق واسع لتبريد الإلكترونيات والتهوية وتبديد الحرارة العام.

تحرك المروحة المحورية الهواء بشكل عام موازياً لمحور الدوران. يكون هذا الهيكل فعالاً عندما يتطلب التطبيق تحريك الهواء مباشرة عبر مسار مفتوح نسبياً.

تعمل مروحة التدفق العرضي بشكل مختلف.

يمكن لدافعها المستطيل توليد تدفق هواء عبر مخرج واسع، مما يجعلها مناسبة للتطبيقات التي تحتاج فيها إلى توزيع الهواء عبر مقطع طويل بدلاً من دفعه مباشرة عبر فتحة دائرية صغيرة.

هذا لا يعني أن مروحة التدفق العرضي أفضل دائماً من المروحة المحورية.

تحل التقنيتان مشكلات تدفق هواء مختلفة.

على سبيل المثال، مروحة محورية 200mm قد تكون مناسبة عندما يتطلب النظام تدفق هواء عالٍ عبر مسار تهوية مفتوح نسبياً.

قد تكون مروحة التدفق العرضي أكثر ملاءمة عندما يتطلب النظام نمط توزيع هواء طويل ومسطح.

يعتمد الاختيار الصحيح على مقاومة تدفق الهواء في النظام، وقيود المساحة، ومتطلبات الضغط، ومستوى الضوضاء المستهدف، ونمط التوزيع المطلوب.

لماذا قد لا تحل مروحة محورية 200mm محل تصميم التدفق العرضي

الحجم المادي للمروحة لا يحدد ما إذا كانت قادرة على توفير نمط تدفق الهواء المطلوب.

يمكن لمروحة محورية 200mm تحريك كمية كبيرة من الهواء عبر نظام مفتوح، لكن مخرجاتها تتركز عادةً حول منطقة المروحة الدائرية.

إذا كانت الحاضنة تتطلب توزيع الهواء بالتساوي عبر حجرة طويلة، فقد يحتاج المصمم إلى مجاري هواء إضافية أو ناشرات لنشر تدفق الهواء.

يمكن لمروحة التدفق العرضي دعم هيكل مخرج أوسع بشكل طبيعي بسبب دافعها المستطيل.

يمكن لهذا أن يبسط بعض بنيات تدفق الهواء.

ومع ذلك، يجب دائماً التحقق من ذلك من خلال اختبار النظام الفعلي.

يمكن لنظام المروحة المحورية المصمم بشكل صحيح مع ناشرات تحقيق توزيع محكوم أيضاً.

لذلك، لا ينبغي أن يكون السؤال الهندسي "أي مروحة هي الأفضل عالمياً؟"

السؤال الأكثر فائدة هو "أي هيكل تدفق هواء يمكنه تلبية متطلبات التوزيع والضغط والضوضاء والتثبيت المطلوبة؟"

متطلبات الضوضاء المنخفضة في الحاضنات الطبية

الضوضاء هي اعتبار مهم آخر.

تُستخدم الحاضنات الطبية في بيئات قد يكون فيها الإخراج الصوتي المفرط غير مرغوب فيه. في تطبيقات حديثي الولادة، تعمل المعدات بالقرب من المرضى الحساسين والطاقم الطبي.

يمكن أن تأتي ضوضاء المروحة من عدة مصادر.

الضوضاء الكهرومغناطيسية للمحرك

ضوضاء المحامل

عدم توازن الدافع

اضطراب الهواء

اهتزاز الهيكل

الرنين

التشغيل بسرعة مفرطة

لذلك يتطلب تصميم تدفق الهواء منخفض الضوضاء أكثر من مجرد اختيار محرك هادئ.

يجب أن تكون الدفاعة متوازنة بشكل صحيح.

يجب أن يعمل المحرك بسلاسة.

يجب أن يقلل المبيت من انتقال الاهتزازات.

يجب أن يتجنب مسار تدفق الهواء الاضطراب غير الضروري.

يجب أن تتجنب نقطة التشغيل السرعة المفرطة.

بالنسبة لمروحة التدفق العرضي، يمكن لهندسة الشفرات وتصميم المبيت أن يؤثرا بشكل كبير على النتيجة الصوتية.

هذا سبب آخر يوجب إجراء اختبار النموذج الأولي داخل المعدات الفعلية بدلاً من الاعتماد فقط على مواصفات المروحة المختبرية.

كيف تؤثر محامل المروحة على التشغيل طويل الأجل

قد تعمل الحاضنات الطبية بشكل مستمر لفترات طويلة.

لذلك، يعد اختيار المحمل أمراً مهماً.

يجب اختيار نظام محامل مناسب وفقاً لساعات التشغيل المتوقعة ودرجة الحرارة والسرعة والحمل والظروف البيئية.

يمكن أن يؤثر أداء المحمل على كل من الموثوقية والضوضاء.

مع تآكل المحامل، يمكن أن يزداد الاهتزاز والناتج الصوتي.

بالنسبة للمعدات ذات التشغيل المستمر، يجب على المهندسين بالتالي تقييم عمر المحمل المتوقع في ظل ظروف التشغيل الفعلية بدلاً من الاعتماد فقط على البيانات المختبرية الاسمية.

يجب التعامل مع محرك المروحة ونظام المحامل والدفاعة كتجميع ميكانيكي واحد.

اختيار المواد لمراوح الحاضنات الطبية

يمكن أن يؤثر اختيار المواد على الموثوقية والاستقرار الحراري والتشغيل طويل الأجل.

قد يحتاج مبيت المروحة والدفاعة إلى تحمل درجات حرارة التشغيل المرتفعة والدورات الحرارية المتكررة.

يجب أن يأخذ اختيار المواد في الاعتبار أيضاً الاستقرار الأبعادي.

قد يؤثر المكون الذي يتغير بشكل كبير مع درجة الحرارة على الخلوص بين الدفاعة والمبيت.

يمكن أن يؤثر هذا الخلوص على الضوضاء والكفاءة وأداء تدفق الهواء.

لذلك ينبغي على الفرق الهندسية مراعاة نطاق درجات الحرارة الكامل للحاضنة.

لا ينبغي للمروحة أن تؤدي عملها بشكل صحيح عند درجة حرارة الغرفة فحسب.

بل يجب أن تحافظ على أداء ميكانيكي وكرائي مقبولين في ظل ظروف التشغيل المتوقعة للمعدات.

كيف تؤثر مرشحات الهواء على أداء مروحة التدفق العرضي

تتضمن العديد من أنظمة الحاضنات ترشيحاً للحفاظ على جودة هواء خاضعة للتحكم.

تسبب المرشحات مقاومة لتدفق الهواء.

عندما يمتلئ المرشح، قد تزداد المقاومة.

يمكن أن يغير هذا نقطة تشغيل المروحة.

المروحة التي توفر تدفق هواء كافياً مع مرشح نظيف قد توفر تدفق هواء أقل عندما تزداد مقاومة المرشح.

لذلك، يجب اختيار المروحة وفقاً لمقاومة النظام المتوقعة بدلاً من أداء الهواء الحر بمفرده.

تصبح القدرة على الضغط ذات أهمية خاصة في هذه الحالة.

يجب تقييم نظام تدفق الهواء مع المرشح وهيكل القناة والمنفذ الفعليين كلما أمكن ذلك.

هذا يتيح للفريق الهندسي تحديد ما إذا كانت المروحة المختارة يمكنها الحفاظ على الدوران المطلوب في ظل ظروف واقعية.

تصميم مجرى الهواء وأداء مروحة التدفق العرضي

لا يمكن للمروحة الجيدة أن تعوض عن مجرى هواء سيئ.

يجب أن تقلل قناة تدفق الهواء من خسائر الضغط غير الضرورية وتتجنب التحولات الحادة حيثما أمكن ذلك.

يجب أن يوفر المدخل حالة تدفق هواء مستقرة.

يجب أن يوزع المخرج الهواء وفقاً لتصميم الغرفة.

يجب أن يسمح مسار العودة للهواء بالعودة بكفاءة إلى المروحة.

يمكن لمروحة التدفق العرضي توفير تدفق هواء واسع، لكن مجرى الهواء يحدد كيفية استخدام هذا التدفق في النهاية.

على سبيل المثال، قد يتسبب المخرج سيئ التصميم في تلقي أحد جوانب الغرفة تدفق هواء أكبر بكثير من الجانب الآخر.

يمكن للمخرج المصمم بشكل مناسب توزيع تدفق الهواء بشكل أكثر توازنًا.

وهذا يعني أنه ينبغي تطوير اختيار المروحة وتصميم مجرى الهواء معًا.

موقع الحساس وتوزيع تدفق الهواء

تُعد حساسات الحرارة جزءًا مهمًا آخر من النظام.

يقيس الحساس البيئة في موقع محدد.

إذا كان تدفق الهواء حول الحساس لا يمثل الغرفة ككل، فقد يتلقى نظام التحكم معلومات مضللة.

على سبيل المثال، إذا كان الحساس واقعًا في مسار الهواء الدافئ الخارج من السخان مباشرةً، فقد يرصد درجة حرارة أعلى من المناطق الأخرى.

قد يقوم نظام التحكم حينها بتقليل التدفئة على الرغم من أن المناطق البعيدة تظل أكثر برودة.

يوضح هذا سبب وجوب التنسيق بين تصميم تدفق الهواء ووضع الحساسات.

الهدف هو قياس ظروف الغرفة الممثلة للواقع بدلاً من تيار هواء معزول.

كيف يعمل التحكم مغلق الحلقة مع تدوير المروحة

يمكن للمعدات الطبية الحديثة استخدام حساسات وأنظمة تحكم إلكترونية لتنظيم درجة الحرارة.

يمكن لنظام التحكم مراقبة درجة الحرارة وضبط خرج التدفئة أو تشغيل تدفق الهواء.

في مثل هذا النظام، توفر المروحة تدويراً مستمراً بينما يستجيب وحدة التحكم للظروف المقاسة.

والنتيجة هي حلقة تغذية راجعة.

يقيس الحساس درجة الحرارة.

تقارن وحدة التحكم درجة الحرارة المقاسة بالقيمة المستهدفة.

يضبط نظام التدفئة خرج قدرته.

توزع المروحة الهواء المكيف.

يقيس الحساس البيئة الناتجة مرة أخرى.

تتكرر هذه العملية باستمرار.

وبذلك تسهم المروحة في استقرار حلقة التحكم من خلال تقليل الفروق المحلية في درجات الحرارة ومساعدة الغرفة على الاستجابة للتغيرات في التدفئة بشكل أكثر اتساقًا.

التصميم لتقليل اضطراب تدفق الهواء

تدفق الهواء المنتظم لا يعني بالضرورة تدفق هواء خاليًا تمامًا من الاضطراب.

تحتوي المعدات الحقيقية على مجاري هواء وانحناءات ومكونات تدفئة وفلاتر وعناصر هيكلية.

الهدف الهندسي هو إنشاء نمط لتدفق الهواء يكون متوقعًا ومتحكمًا فيه.

يمكن للاضطراب المفرط أن يزيد من الضوضاء ويخلق توزيعًا غير متكافئ للسرعة.

من ناحية أخرى، قد يؤدي الخلط غير الكافي إلى التدرج الحراري.

لذلك، يوازن التصميم الأفضل بين التدوير والخلط.

يمكن لمروحة التدفق العرضي توفير أساس مفيد لتدفق الهواء، لكن النتيجة النهائية تعتمد على كيفية توجيه تدفق الهواء بعد مغادرة المروحة.

اختبار الانتظام في حاضنة طبية

يجب دائمًا أن يتبع اختيار المروحة اختبارٌ على مستوى النظام.

يمكن تقييم الحاضنة عند نقاط قياس متعددة.

يمكن وضع حساسات الحرارة في مواقع ممثلة داخل الغرفة.

يمكن بعد ذلك تشغيل النظام حتى الوصول إلى ظروف مستقرة.

يمكن مقارنة درجات الحرارة المسجلة لتحديد درجة الانتظام.

ينطبق المبدأ نفسه على سرعة تدفق الهواء.

يمكن أخذ القياسات في مواضع مختلفة لتحديد المناطق ذات تدفق الهواء العالي أو المنخفض بشكل غير معتاد.

يمكن أن يشمل الاختبار أيضًا القياس الصوتي، واستهلاك الطاقة، ودرجة حرارة المحرك، والتشغيل طويل الأمد.

بالنسبة للمعدات الطبية، يجب أن تتبع منهجية الاختبار المتطلبات التنظيمية ومتطلبات المنتج المعمول بها.

يتناول معيار IEC 60601-2-19 على وجه التحديد سلامة حاضنات الأطفال والأداء الأساسي، بما في ذلك متطلبات استقرار درجة الحرارة وتجانسها. إصدار IEC الحالي هو إصدار عام 2020 مع تعديل عام 2023.

لماذا يعد اختبار النموذج الأولي ضروريًا

يمكن للمحاكاة الحاسوبية أن تساعد المهندسين على فهم سلوك تدفق الهواء قبل الإنتاج الفعلي.

يمكن لديناميكا الموائع الحسابية تصور سرعة الهواء، وتوزيع درجة الحرارة، ومناطق الركود المحتملة.

ومع ذلك، لا ينبغي للمحاكاة أن تحل محل الاختبار الفعلي تمامًا.

تتضمن المعدات الحقيقية تفاوتات التصنيع، وخشونة السطح، ومقاومة الفلتر، وتغيرات المحرك، وانحرافات التجميع، ومتغيرات أخرى.

يمكن لاختبار النموذج الأولي الكشف عن مشكلات يصعب التنبؤ بها بدقة من خلال المحاكاة.

لذلك، يمكن لعملية التطوير العملية أن تجمع بين المحاكاة والاختبار الفعلي.

أولاً، يحدد المهندسون هدف تدفق الهواء.

ثم يقومون بتطوير مفهوم المروحة والقناة.

بعد ذلك، يمكن استخدام المحاكاة لتقييم التصميم الأولي.

يمكن بعد ذلك تجميع نموذج أولي.

أخيرًا، يمكن اختبار الحاضنة الفعلية في ظل ظروف تشغيل محددة.

تسمح هذه العملية بتحسين المروحة ونظام تدفق الهواء معًا.

كيف يمكن لشركة China Chungfo Fan دعم تطبيقات تدفق الهواء الطبية

بالنسبة لمصنعي المراوح، يتطلب دعم تطبيقات المعدات الطبية أكثر من مجرد توريد طراز مروحة قياسي.

يجب على المورد فهم ظروف تشغيل العميل، ومساحة التركيب، ومتطلبات تدفق الهواء.

تقوم شركة China Chungfo Fan بتطوير وتصنيع مراوح التيار المستمر (DC) والتيار المتردد (AC)، والمنافيخ،مراوح التدفق المتقاطعومنتجات المحركات ذات الصلة لتطبيقات المعدات المختلفة.

بالنسبة لمشروع الحاضنة، يمكن لعملية اختيار المروحة أن تأخذ في الاعتبار معايير مثل أبعاد المروحة، والجهد المقنن، والتيار، وسرعة الدوران، وتدفق الهواء، والضغط الساكن، والضوضاء، وهيكل المحمل، ودرجة حرارة التشغيل، ومتطلبات التوصيل.

يمكن أيضًا النظر في التخصيص عندما لا تتطابق المروحة القياسية تمامًا مع تصميم المعدات.

على سبيل المثال، قد يحتاج العملاء إلى طول سلك محدد، أو موصل، أو سرعة دوران، أو أداء تدفق هواء، أو هيكل تركيب معين.

الغرض من التخصيص ليس مجرد تغيير المروحة نفسها.

الهدف الأكثر أهمية هو مطابقة المروحة مع نظام تدفق الهواء الكامل.

معايير مهمة عند اختيار مروحة تبريد ذات تدفق متقاطع

قبل اختيار مروحة لحاضنة طبية، يجب على المهندسين تحديد متطلبات التطبيق.

المعيار الأول هو تدفق الهواء المطلوب.

الثاني هو الضغط الساكن المطلوب.

الثالث هو مساحة التركيب المتاحة.

الرابع هو مستوى الضوضاء المقبول.

الخامس هو نطاق درجة حرارة التشغيل.

السادس هو عمر الخدمة المطلوب.

السابع هو المدخلات الكهربائية.

الثامن هو توزيع تدفق الهواء المطلوب.

يجب تقييم هذه المعايير معًا.

قد لا تكون المروحة ذات تدفق الهواء الممتاز مناسبة إذا لم تتمكن من الملاءمة داخل المساحة المتاحة.

قد تتناسب المروحة المدمجة بشكل مثالي ولكنها تفشل في توفير ضغط كافٍ.

قد تلبي المروحة ذات الضغط العالي متطلبات تدفق الهواء ولكنها قد تتسبب في ضوضاء مفرطة.

لذلك، المروحة الصحيحة هي التي توفر توازناً مناسباً للنظام بأكمله.

لماذا يمكن لتخصيص المروحة تحسين دمج الحاضنة

غالباً ما يكون لدى مصنعي المعدات الطبية قيود صارمة على المساحة الميكانيكية.

يجب أن تتناسب المروحة مع حجرة تدفق هواء محددة دون التداخل مع المستشعرات أو مكونات التسخين أو الأجزاء الهيكلية.

يمكن أن يساعد التخصيص في معالجة هذه القيود.

قد يقوم المصنع بتعديل أبعاد المروحة، أو المواصفات الكهربائية، أو تكوين الأسلاك، أو معايير الأداء وفقاً لمتطلبات المعدات.

ومع ذلك، يجب التحقق من صحة أي تعديل من خلال الاختبار.

يجب أن يكون الهدف دائماً هو تحقيق أداء يمكن التنبؤ به وقابل للتكرار.

مراقبة الجودة لمراوح التطبيقات الطبية

تعتبر اتساق الجودة أمراً مهماً بشكل خاص للمراوح المستخدمة في المعدات التي تعمل بشكل مستمر.

يجب أن تتحكم عمليات التصنيع في المعايير الرئيسية مثل توازن المروحة، وأداء المحرك، وتجميع المحامل، والخصائص الكهربائية، وأداء تدفق الهواء النهائي.

يمكن أن يساعد التوازن الديناميكي في تقليل الاهتزاز الميكانيكي.

يمكن للاختبار الكهربائي التحقق من خصائص المحرك.

يمكن لاختبار تدفق الهواء التحقق من الأداء.

يمكن لاختبار الضوضاء تحديد أي انبعاث صوتي غير طبيعي.

يمكن لاختبار درجة الحرارة تقييم الأداء في ظل ظروف مرتفعة.

يجب وضع برنامج محدد لمراقبة الجودة وفقاً لمتطلبات منتج العميل واللوائح المعمول بها.

لماذا تعتبر المروحة المستقرة مهمة للتشغيل المستمر

قد تحتاج الحاضنة إلى العمل بشكل مستمر بدلاً من العمل بشكل متقطع.

وبالتالي تصبح المروحة جزءاً من سلسلة الموثوقية طويلة المدى للمعدات.

إذا انخفض تدفق الهواء بشكل غير متوقع، فقد يتغير توزيع درجة الحرارة.

إذا زاد الاهتزاز، فقد يزداد الانبعاث الصوتي.

إذا ارتفعت درجة حرارة المحرك، فقد يتأثر عمر الخدمة.

إذا تآكل المحمل قبل الأوان، فقد تصبح المروحة غير مستقرة.

ولهذا السبب، يجب مراعاة موثوقية المروحة خلال مرحلة التصميم المبكرة بدلاً من القيام بذلك بعد تطوير الحاضنة بالفعل.

مراوح التبريد ذات التدفق المتقاطع والمعدات الطبية المستقبلية

مع ازدياد صغر حجم المعدات الطبية، يصبح تصميم تدفق الهواء مهماً بشكل متزايد.

تحتوي المعدات الأصغر على مساحة داخلية أقل للقنوات الكبيرة وهياكل تدفق الهواء التقليدية.

في الوقت نفسه، أصبحت أنظمة التحكم الإلكترونية أكثر تطوراً.

يمكن للمستشعرات مراقبة معايير متعددة بينما تقوم وحدات التحكم بتعديل تشغيل النظام باستمرار.

في هذه البيئة، يمكن أن تصبح المراوح المدمجة ذات خصائص تدفق الهواء القابلة للتنبؤ ذات قيمة متزايدة.

تعتبر تقنية التدفق المتقاطع مثيرة للاهتمام بشكل خاص عندما تكون هناك حاجة إلى نمط تدفق هواء طويل وموحد نسبياً داخل مساحة ميكانيكية مدمجة.

الخلاصة

يمكن لمروحة التبريد ذات التدفق المتقاطع أن تساهم بشكل كبير في توحيد تدفق الهواء في الحاضنات الطبية من خلال توليد نمط تدفق هواء واسع ودعم الدوران المستمر عبر الغرفة.

ومع ذلك، لا يتم إنشاء تدفق هواء موحد بواسطة المروحة وحدها.

يجب أن تعمل المروحة جنباً إلى جنب مع عنصر التسخين، وقناة الهواء، والمرشح، وهيكل المخرج، ومسار العودة، والمستشعرات، ونظام التحكم.

الهدف الأكثر أهمية ليس الحد الأقصى لعدد الدورات في الدقيقة أو الحد الأقصى لتدفق الهواء.

بل هو تدفق الهواء المتحكم فيه.

يمكن لمروحة التدفق المتقاطع المختارة بشكل صحيح توزيع الهواء المكيف عبر مساحة أوسع، وتقليل المناطق الراكدة، والمساعدة في نقل الحرارة في جميع أنحاء الغرفة. عند دمجها مع مسار تدفق هواء مناسب وتحكم في درجة الحرارة بحلقة مغلقة، يمكن أن يدعم ذلك ظروفاً بيئية أكثر اتساقاً.

بالمقارنة مع مروحة محورية 200mm، يمكن لتصميم التدفق المتقاطع أن يوفر بنية تدفق هواء مختلفة تكون مفيدة عندما يتطلب التطبيق توزيعاً واسعاً على طول مخرج طويل. لا ينبغي اختيار أي من التقنيتين بناءً على حجم المروحة أو معدل تدفق الهواء فقط. يجب أن يستند القرار النهائي إلى مقاومة النظام، وتدفق الهواء المطلوب، والضغط، والضوضاء، ومساحة التركيب، ونطاق درجة الحرارة، ومتطلبات التوزيع.

بالنسبة لمصنعي الحاضنات الطبية، تبدأ عملية اختيار المروحة الأفضل بالنظام الكامل.

تحديد هدف تدفق الهواء.

تصميم مسار الدوران.

اختيار المروحة المناسبة.

تقييم الضغط وتدفق الهواء.

بناء نموذج أولي.

قياس تجانس درجة الحرارة.

قياس توزيع تدفق الهواء.

تقييم الضوضاء والموثوقية.

ثم تحسين النظام الكامل.

بالنسبة للمصنعين الذين يطورون حاضنات طبية ومعدات طبية أخرى يتم التحكم في درجة حرارتها، يمكن للعمل مع مورد مراوح ذي خبرة أن يساعد في تقصير عملية التطوير وتحسين التكامل بين المروحة والمعدات.

يمكن لشركة China Chungfo Fan توفير حلول مراوح DC و AC، وحلول المنافيخ، وحلول مراوح التدفق المتقاطع لتطبيقات المعدات المخصصة، مما يساعد العملاء على تقييم تدفق الهواء، والتكامل الميكانيكي، ومتطلبات الأداء وفقاً لتصميمات أنظمتهم المحددة.

الأسئلة الشائعة

ما هي مروحة التدفق المتقاطع؟

تستخدم مروحة التدفق المتقاطع دافعة أسطوانية طويلة لتوليد تدفق هواء عبر مخرج ممتد. تُستخدم عادةً عندما يكون توزيع تدفق الهواء الواسع مطلوباً ضمن مساحة تركيب مدمجة نسبياً.

لماذا تُستخدم مراوح التدفق المتقاطع في الحاضنات الطبية؟

يمكنها توفير نمط تدفق هواء واسع يساعد في تدوير الهواء المكيف عبر مساحة أكبر. يمكن أن يدعم هذا توزيع درجة الحرارة عندما يتم دمج المروحة بشكل صحيح مع قنوات هواء الحاضنة ونظام التدفئة ونظام التحكم.

هل تضمن مروحة التدفق المتقاطع تلقائياً درجة حرارة موحدة؟

لا. المروحة هي جزء واحد فقط من نظام تدفق الهواء. تعتمد درجة الحرارة الموحدة على المروحة، وقنوات الهواء، ونظام التدفئة، وتصميم المخرج، وموضع المستشعر، واستراتيجية التحكم، وهيكل الغرفة.

هل مروحة التدفق المتقاطع أفضل من المروحة المحورية للحاضنة؟

ليس بشكل عام. يمكن أن تكون المروحة المحورية مناسبة للتطبيقات التي تتطلب تدفق هواء مباشراً عبر مسار مفتوح، بينما يمكن أن تكون مروحة التدفق المتقاطع مفيدة عندما يكون نمط تدفق الهواء الواسع والمطول مطلوباً. يعتمد الاختيار المناسب على متطلبات النظام الكامل.

هل يمكن لمروحة التدفق المتقاطع تقليل البقع الساخنة داخل الحاضنة؟

يمكن لنظام دوران مصمم بشكل صحيح أن يساعد في تقليل البقع الساخنة عن طريق توزيع الهواء المكيف باستمرار. ومع ذلك، يجب التحقق من النتيجة الفعلية من خلال رسم خرائط درجة الحرارة والاختبار على مستوى النظام.

ما هي المعلمات التي يجب مراعاتها عند اختيار مروحة التدفق المتقاطع؟

تشمل المعلمات المهمة تدفق الهواء، والضغط الساكن، وسرعة الدوران، والضوضاء، والجهد، والتيار، ودرجة حرارة التشغيل، والأبعاد، وهيكل المحمل، وعمر الخدمة، وتوزيع تدفق الهواء.

هل يمكن تخصيص المروحة لتطبيقات الحاضنات الطبية؟

اعتماداً على المشروع، قد يشمل التخصيص الأبعاد، والمواصفات الكهربائية، وتكوين الأسلاك، ونوع الموصل، وسرعة الدوران، وأداء تدفق الهواء. يجب التحقق من صحة أي تصميم مخصص في المعدات الفعلية.

كيف تؤثر قناة الهواء على أداء مروحة التدفق المتقاطع؟

تحدد القناة مدى فعالية توصيل تدفق هواء المروحة إلى الغرفة. يمكن أن يؤدي تصميم القناة الضعيف إلى زيادة فقدان الضغط أو خلق توزيع غير متساوٍ حتى عندما تتمتع المروحة نفسها بأداء كافٍ.

لماذا تعتبر الضوضاء المنخفضة مهمة في تصميم مروحة الحاضنة؟

قد تعمل الحاضنات الطبية بشكل مستمر بالقرب من المرضى والطاقم الطبي. يمكن أن يساعد تقليل اهتزاز المحرك، وضوضاء المحمل، وعدم توازن الدافعة، واضطراب تدفق الهواء في تحقيق نظام أكثر هدوءاً بشكل عام.

كيف يجب اختبار تجانس تدفق هواء الحاضنة؟

يمكن أن يتضمن الاختبار نقاط قياس متعددة لدرجة الحرارة وتدفق الهواء داخل الغرفة في ظل ظروف تشغيل محددة. يجب أن يتبع إجراء الاختبار المحدد معايير المنتج المعمول بها والمتطلبات التنظيمية.

ما هو الدور الذي تلعبه المروحة في التحكم في درجة الحرارة؟

تقوم المروحة بتدوير الهواء بحيث يمكن نقل الحرارة الناتجة عن نظام التدفئة في جميع أنحاء الغرفة. وبالتالي فهي تدعم حلقة التحكم في درجة الحرارة من خلال المساعدة في خلق بيئة غرفة أكثر تمثيلاً واتساقاً.

لماذا يجب اختبار المروحة داخل الحاضنة الكاملة؟

يمكن أن يتغير أداء المروحة بعد التركيب لأن المرشحات والقنوات ومكونات التدفئة وهياكل المخرج تخلق مقاومة لتدفق الهواء. يوفر اختبار النظام الكامل تقييماً أكثر واقعية لتدفق الهواء وتجانس درجة الحرارة والضوضاء والموثوقية.
