مع استمرار تطور الأتمتة الصناعية، والتصنيع الذكي، وإلكترونيات القدرة، والطاقة المتجددة، والاتصالات، وأنظمة التحكم الذكية، يتم تركيب المكونات الإلكترونية بشكل متزايد داخل الحاويات الصناعية المدمجة وخزائن التحكم. تولد محركات التردد المتغير، ومحركات السيرفو، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ومصادر الطاقة، والمرحلات، والموصلات، ووحدات الاتصال، والعاكسات، وغيرها من مكونات إلكترونيات القدرة حرارة أثناء التشغيل العادي.

عندما لا يمكن إزالة هذه الحرارة بفعالية، ترتفع درجة الحرارة الداخلية للحاوية تدريجياً. يمكن أن تؤثر الحرارة المفرطة على أداء المكونات، وتسرّع من تقادمها، وتقلل من عمر التشغيل، وتزيد معدلات الأعطال، وتؤثر في النهاية على موثوقية النظام الصناعي بأكمله.

لهذا السبب، يعد اختيار مروحة تبريد الحاوية المناسبة جزءاً مهماً من تصميم المعدات الصناعية. لا ينبغي أن يعتمد اختيار المروحة فقط على حجمها الفيزيائي أو أقصى تدفق هواء لها. كما يحتاج المهندسون أيضاً إلىتقييم الحمل الحراري، وتدفق الهواء، والضغط الساكن، واتجاه تدفق الهواء، والجهد، والضوضاء، ومساحة التركيب، والظروف البيئية، ومتطلبات الصيانة، والموثوقية طويلة الأمد.

يمكن لنظام التبريد المصمم بشكل صحيح أن يساعد في الحفاظ على درجة حرارة داخلية مستقرة، وحماية المكونات الإلكترونية الحساسة، وتقليل فترات التوقف غير المتوقعة، وتحسين الموثوقية العامة للمعدات الصناعية.

لماذا تحتاج الحاويات الإلكترونية الصناعية إلى مراوح تبريد؟

تولد المعدات الإلكترونية الصناعية الحرارة باستمرار أثناء التشغيل. ويعد ذلك مهماً بشكل خاص لمحركات التردد المتغير، ومحركات السيرفو، ومصادر الطاقة، والعاكسات، والمحوّلات، والمحولات، وغيرها من مكونات إلكترونيات القدرة العالية.

أثناء تحويل الطاقة الكهربائية ونقلها، يتحول جزء من الطاقة حتماً إلى حرارة. وعندما يتم تركيب هذه المكونات داخل حاوية مغلقة أو شبه مغلقة، يمكن أن تتراكم الحرارة الناتجة.

إذا لم تتم إزالة الحرارة بكفاءة، فقد تصبح درجة الحرارة داخل الخزانةأعلى بكثير من درجة الحرارة المحيطة.

يمكن أن تؤثر درجات حرارة التشغيل المرتفعة على العديد من المكونات الإلكترونية. فقد تتقادم المكثفات بشكل أسرع، وقد تعمل أجهزة أشباه الموصلات بالقرب من حدودها الحرارية، وقد تتعرض وحدات القدرة لإجهاد حراري متزايد، وقد تصبح دوائر التحكم أقل استقراراً.

بالنسبة للمعدات المصممة للعمل بشكل مستمر لساعات طويلة أو حتى على مدار الساعة، تصبح الإدارة الحرارية جزءاً أساسياً من موثوقية المنتج.

الغرض الأساسي من مروحة تبريد الحاوية هو إنشاء تدفق هواء قسري ومتحكم به. يدخل الهواء المحيط البارد نسبياً إلى الحاوية، ويمر عبر المكونات المولدة للحرارة، ويمتص الحرارة، ثم يخرج عبر فتحة عادم.

ومع ذلك، لا يتعلق التبريد الفعال ببساطة بتحريك الهواء. يجب توجيه تدفق الهواء عبر المناطق التي تتولد فيها الحرارة فعلياً.

ولهذا السبب يجب دائماً النظر إلى اختيار المروحة وتصميم تدفق الهواء داخل الحاوية معاً.

ابدأ بالحمل الحراري

قبل اختيار مروحة تبريد، يجب على المهندسين أولاً تحديد مقدار الحرارة المتولدة داخل الحاوية.

تعد هذه إحدى أهم الخطوات في التصميم الحراري وغالباً ما يتم تجاهلها.

تختار بعض الشركات المصنعة للمعدات مروحة بناءً بشكل أساسي على أبعاد الخزانة. ومع ذلك، فإن حجم الخزانة وحده لا يحدد متطلبات التبريد.

قد تحتوي حاوية كبيرة تضم عدداً قليلاً من المكونات الإلكترونية منخفضة القدرة على حمل حراري منخفض نسبياً. وعلى النقيض، قد تولد خزانة مدمجة تحتوي على عدة محركات تردد متغير، ومصادر طاقة، ومحركات سيرفو، ووحدات قدرة كمية كبيرة من الحرارة.

لذلك يجب أن تكون الخطوة الأولى هي تحديد مصادر الحرارة الرئيسية.

تشمل المكونات الشائعة المولدة للحرارة محركات التردد المتغير، ومحركات السيرفو، ومصادر الطاقة التبديلية، والمحولات، والعاكسات، والموصلات، والمرحلات، ووحدات أشباه موصلات القدرة.

يمكن بعد ذلك تقدير إجمالي فقدان الحرارة لهذه المكونات ومقارنته بأقصى درجة حرارة داخلية مسموح بها.

يجب أيضاً مراعاة درجة الحرارة المحيطة.

على سبيل المثال، قد تختلف متطلبات التبريد للمعدات المثبتة في غرفة ذات درجة حرارة مضبوطة بشكل كبير عن المعدات المثبتة في ورشة تصنيع ساخنة.

عندما ترتفع درجة الحرارة المحيطة، يصبح فرق درجة الحرارة المتاح بين داخل الحاوية وخارجها أصغر. ونتيجة لذلك، قد يحتاج نظام التبريد إلى تحريك كمية أكبر من الهواء أو استخدام طريقة مختلفة للإدارة الحرارية.

لماذا يعد تدفق الهواء مهماً

يعد تدفق الهواء من أكثر المواصفات استخداماً عند اختيار مروحة تبريد.

يشير إلى كمية الهواء التي يمكن للمروحة تحريكها خلال فترة زمنية معينة. يساعد تدفق الهواء الكافي في نقل الحرارة بعيداً عن المكونات الإلكترونية واستبدال الهواء الداخلي الأكثر دفئاً بالهواء المحيط الأكثر برودة.

ومع ذلك، لا يعني تدفق الهواء الأعلى تلقائياً تبريداً أفضل.

إذا أنتجت المروحة كمية كبيرة جداً من الهواء ولكن تدفق الهواء لا يمر فوق مصادر الحرارة الرئيسية، فقد يظل تأثير التبريد الفعلي ضعيفاً.

على سبيل المثال، إذا كانت فتحات الدخول والعادم قريبة جداً من بعضها، فقد ينتقل الهواء البارد الداخل مباشرة نحو فتحة العادم. وهذا يؤدي إلى مسار تدفق هواء غير فعال.

قد تعمل المروحة بشكل صحيح، ولكن قد تمر كمية محدودة فقط من الهواء عبر المنطقة التي تحتوي على أكثر المكونات سخونة.

ولهذا السبب فإن اتجاه تدفق الهواء وموقع المروحة لا يقلان أهمية عن تصنيف تدفق الهواء نفسه.

الضغط الساكن مهم بنفس القدر

يعد الضغط الساكن مواصفة مهمة أخرى لا ينبغي تجاهلها.

في الحاويات الصناعية الفعلية، نادراً ما يتحرك الهواء عبر مساحة مفتوحة بالكامل. بدلاً من ذلك، قد يحتاج إلى المرور عبر المرشحات، والشبكات الواقية، والمشتتات الحرارية، وفتحات التهوية الضيقة، والكابلات، والمكونات الإلكترونية، والهياكل الأخرى.

تُنشئ جميع هذه المكونات مقاومة لتدفق الهواء.

عندما تزداد مقاومة النظام، ينخفض تدفق الهواء الفعلي الذي توفره المروحة.

قد تؤدي المروحة ذات تصنيف تدفق الهواء الحر المرتفع أداءً ضعيفًا بعد التركيب إذا لم تكن لديها قدرة كافية على التعامل مع الضغط الساكن.

ولهذا السبب، ينبغي على المهندسين مراجعة منحنى أداء المروحة بدلًا من النظر فقط إلى أقصى تدفق للهواء.

توفر العلاقة بين تدفق الهواء والضغط الساكن مؤشرًا أفضل بكثير على كيفية أداء المروحة في حاوية فعلية.

بالنسبة لخزائن التحكم التي تحتوي على مرشحات أو مكونات إلكترونية كثيفة أو فتحات تهوية محدودة، قد تكون المروحة ذات أداء ضغط ساكن أقوى خيارًا أفضل.

لماذا تتطلب خزائن VFD اهتمامًا خاصًا بالتبريد

تُعد محركات التردد المتغير من بين أكثر مصادر الحرارة شيوعًا داخل خزائن التحكم الصناعية.

ينظم محرك التردد المتغير سرعة المحرك وقدرة الخرج من خلال التحكم في الطاقة الكهربائية. أثناء هذه العملية، تولد خسائر الطاقة حرارة.

عند تركيب محرك تردد متغير واحد أو أكثر داخل نفس الحاوية، يمكن أن يصبح الحمل الحراري الداخلي كبيرًا.

إذا تعذر إزالة الحرارة المتولدة بفعالية، فقد ترتفع درجة حرارة الخزانة وتؤثر على بيئة تشغيل المحرك.

لهذا السبب، تتطلب خزائن VFD تخطيطًا دقيقًا للتهوية.

يضع التصميم الشائع مدخل الهواء بالقرب من القسم السفلي من الخزانة ومروحة العادم بالقرب من القسم العلوي.

يدخل الهواء المحيط الأكثر برودة من المنطقة السفلية، ويمر عبر محرك التردد المتغير والمكونات الأخرى المولدة للحرارة، ويصبح أكثر دفئًا، ثم يرتفع نحو القسم العلوي حيث تزيله مروحة العادم.

يستفيد هذا الترتيب من الميل الطبيعي للهواء الدافئ إلى الارتفاع، بينما تعمل التهوية القسرية على إزالة الحرارة المتراكمة بفعالية.

ومع ذلك، ينبغي دائمًا تحديد ترتيب تدفق الهواء الدقيق وفقًا للتخطيط الداخلي الفعلي للخزانة.

كيفية اختيار مروحة عادم VFD

يتطلب اختيار مروحة عادم VFDمناسبة أكثر من مجرد التحقق من تصنيف أقصى تدفق للهواء.

ينبغي على المهندسين أولًا تحديد إجمالي الحرارة المتولدة من محرك التردد المتغير والمكونات الأخرى.

بعد ذلك، يجب مراعاة حجم الحاوية ودرجة الحرارة المحيطة ودرجة الحرارة الداخلية المسموح بها ومساحة المدخل ومساحة المخرج ومقاومة المرشح ومسار تدفق الهواء الداخلي.

من الأخطاء الشائعة تركيب مروحة عادم قوية دون توفير قدرة كافية لسحب الهواء.

إذا حاولت مروحة العادم إزالة هواء أكثر مما يمكن لنظام السحب توفيره، فقد تتطور داخل الحاوية حالة ضغط سلبي مفرط. ويمكن أن يؤدي ذلك إلى تقليل تدفق الهواء الفعلي والحد من أداء التبريد.

لذلك، ينبغي تصميم جانبي السحب والعادم كنظام تهوية متكامل واحد.

في البيئات المليئة بالغبار، قد يكون مرشح سحب الهواء ضروريًا لمنع دخول الملوثات إلى الخزانة. ومع ذلك، فإن المرشح يسبب مقاومة إضافية، مما يعني أن المروحة المختارة يجب أن تتمتع بضغط ساكن كافٍ.

مع اتساخ المرشح، تزداد المقاومة أكثر. لذلك، ينبغي وضع خطة صيانة للفحص والتنظيف أو الاستبدال.

هل مراوح التبريد بجهد 5 فولت مناسبة للمعدات الصناعية؟

أصبحت مراوح التبريد منخفضة الجهد شائعة بشكل متزايد مع ازدياد صغر حجم المعدات الإلكترونية وكونها أكثر إحكامًا.

يمكن أن تكون مروحة تبريد بجهد 5 فولتمناسبة للأنظمة الإلكترونية الصغيرة ولوحات التحكم ووحدات الاتصال والأجهزة المدمجة وأجهزة القياس وغيرها من المعدات التي تعمل بمصدر طاقة تيار مستمر بجهد 5 فولت.

بالمقارنة مع الخزائن الصناعية الكبيرة، غالبًا ما تكون مساحة التركيب في هذه التطبيقات محدودة جدًا.

لذلك، يمكن أن تصبح أبعاد المروحة وسماكتها وجهدها وتيارها وتدفق الهواء والضغط الساكن والضوضاء وأداء بدء التشغيل معايير مهمة للاختيار.

إذا كان النظام الإلكتروني يوفر بالفعل مصدر طاقة مستقرًا بجهد 5 فولت، فإن استخدام مروحة متوافقة يمكن أن يبسط التصميم الكهربائي العام.

ومع ذلك، لا ينبغي للمهندسين اختيار المروحة بناءً على الجهد فقط.

يجب أن يكون تدفق الهواء المطلوب كافيًا لإزالة الحرارة المتولدة. وينبغي تقييم الضغط الساكن إذا كانت المروحة تعمل خلف شبكة أو مرشح.

كما يجب أن يكون تيار التشغيل متوافقًا مع مصدر طاقة المعدات.

بالنسبة للتطبيقات التي تتطلب تشغيلًا مستمرًا، ينبغي أن يحظى العمر التشغيلي والموثوقية بنفس الاهتمام مثل التوافق الكهربائي.

مراوح التبريد بالتيار المتردد مقابل مراوح التبريد بالتيار المستمر

يمكن تصنيف مراوح التبريد الصناعية عمومًا وفقًا لمصدر طاقتها إلى مراوح تيار متردد ومراوح تيار مستمر.

تُستخدم مراوح التيار المتردد بشكل شائع في خزائن التحكم الصناعية والمعدات الكهربائية وأنظمة التوزيع ومعدات التهوية الصناعية والتطبيقات التي يتوفر فيها مصدر طاقة تيار متردد بسهولة.

تُستخدم مراوح التيار المستمر على نطاق واسع في المعدات الإلكترونية، وأجهزة الاتصالات، ولوحات التحكم، والأنظمة المدمجة، والأدوات، والمعدات التي تحتوي بالفعل على مصدر طاقة تيار مستمر منخفض الجهد.

إذا كانت الآلة توفر بالفعل مصدر طاقة تيار مستمر بجهد 12 فولت أو 24 فولت، فإن اختيار مروحة تيار مستمر متوافقة يمكن أن يبسّط بنية الطاقة.

إذا كانت المعدات مصممة حول مصدر تيار متردد، فقد توفر مروحة التيار المتردد حلاً أكثر ملاءمة.

لا يوجد نوع واحد من المراوح يُعد مثالياً لكل تطبيق صناعي.

يعتمد الاختيار الصحيح على البنية الكهربائية، والمتطلبات الحرارية، وبيئة التركيب، والمساحة المتاحة، وظروف التشغيل المتوقعة.

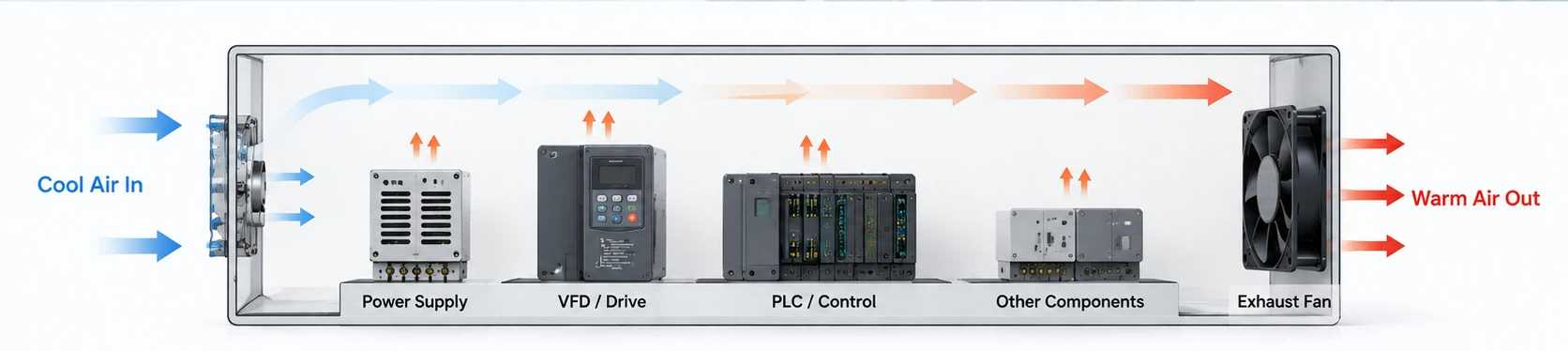

لماذا يهم اتجاه تدفق الهواء

يؤثر اتجاه تدفق الهواء بشكل مباشر على الأداء الحراري.

يجب أن تُنشئ الحاوية المصممة بشكل صحيح مساراً واضحاً ومستمرًا لتدفق الهواء.

يجب أن يدخل الهواء الأكثر برودة إلى الحاوية، ويمر عبر المناطق الرئيسية المولدة للحرارة، ثم يخرج من جانب العادم.

إذا كان مسار تدفق الهواء مصمماً بشكل سيئ، فقد تحدث نقاط ساخنة محلية.

على سبيل المثال، إذا كانت المكونات الأكثر سخونة موجودة في الجزء العلوي من الخزانة ولكن مروحة العادم مثبتة بالقرب من الجزء السفلي، فقد يبقى الهواء الساخن محصوراً في القسم العلوي.

بالنسبة لخزائن التحكم الرأسية، تُستخدم عادةً ترتيبات مدخل الهواء السفلي وعادم الهواء العلوي.

ومع ذلك، يجب دائماً مراعاة التصميم الداخلي.

إذا كانت مصادر الحرارة المتعددة موزعة عبر مناطق مختلفة، فقد تكون هناك حاجة إلى إدارة إضافية لتدفق الهواء.

يمكن أحياناً استخدام الحواجز الداخلية، وقنوات الهواء، والمصدات، أو مراوح متعددة لإنشاء مسار أكثر تحكماً لتدفق الهواء.

هل تقلل المرشحات من أداء المروحة؟

نعم.

تساعد المرشحات على منع دخول الغبار والملوثات إلى الحاوية، لكنها أيضاً تخلق مقاومة لتدفق الهواء.

مع تراكم الغبار على سطح المرشح، يمكن أن تزداد مقاومة تدفق الهواء بشكل أكبر.

إذا لم تكن لدى المروحة قدرة كافية على الضغط الساكن، فقد ينخفض تدفق الهواء الفعلي بشكل كبير مع اتساخ المرشح.

لهذا السبب، يجب على المهندسين مراعاة فقدان ضغط المرشح أثناء عملية اختيار المروحة.

يجب أيضاً مراعاة مادة المرشح، ومساحة المرشح، ومستوى التلوث المتوقع، وفترة الصيانة.

في البيئات الصناعية شديدة التلوث، يعد تنظيف المرشح أو استبداله بانتظام أمراً ضرورياً.

يمكن لمرشح متسخ أن يقلل من أداء نظام التهوية بالكامل حتى عندما تستمر مروحة التبريد نفسها في العمل بشكل طبيعي.

الظروف البيئية لمراوح التبريد الصناعية

تكون البيئات الصناعية عموماً أكثر تطلباً من تطبيقات المكاتب أو الإلكترونيات الاستهلاكية.

قد تتعرض المعدات للغبار، ورذاذ الزيت، والرطوبة، ودرجات الحرارة المرتفعة، ودرجات الحرارة المنخفضة، والاهتزاز، وملوثات أخرى.

يمكن أن تؤثر هذه الظروف على أداء مروحة التبريد وعمر تشغيلها.

يمكن أن يتراكم الغبار على الشفرات ويغير توازن الدافع، مما قد يزيد الاهتزاز.

يمكن لرذاذ الزيت أن يلتصق بمكونات المروحة ويجذب المزيد من الغبار.

يمكن أن تؤثر الرطوبة على المحركات، والوصلات الكهربائية، ومكونات الدوائر، والهياكل المعدنية.

لذلك، يجب أن يأخذ اختيار المروحة بيئة التشغيل الفعلية في الاعتبار.

تتطلب المعدات الصناعية الخارجية اعتبارات إضافية.

يمكن أن يؤثر المطر، والرطوبة، والتكاثف، وتقلبات درجات الحرارة، وأشعة الشمس، ومتطلبات الحماية البيئية على نظام التبريد.

يجب ألا تُستخدم مروحة مصممة لبيئة داخلية تلقائياً في حاوية خارجية دون تقييم المتطلبات البيئية.

لماذا الضوضاء مهمة

لا يُعد أداء التبريد الاعتبار الوحيد.

قد لا تكون الضوضاء مصدر قلق رئيسياً في مصنع كبير، لكنها قد تصبح مهمة بالنسبة لمعدات المختبرات، وأدوات الاختبار، والمعدات الطبية، والآلات المجاورة للمكاتب، والمنتجات الصناعية التي تُشغّل بالقرب من العمال.

تتأثر ضوضاء المروحة بسرعة الدوران، وهندسة الشفرات، وبنية المحرك، وتصميم المحامل، ومقاومة تدفق الهواء، والاهتزاز، وهيكل التركيب.

بشكل عام، يمكن أن توفر سرعة المروحة الأعلى تدفق هواء أكبر، لكنها قد تنتج أيضاً ضوضاء هوائية وميكانيكية أكبر.

لذلك، ينبغي على المهندسين اختيار سرعة تشغيل مناسبة بدلًا من اختيار أعلى سرعة متاحة ببساطة.

كما أن تركيب المروحة له أهمية أيضًا.

إذا كان هيكل التركيب غير مستقر، فقد تنتقل الاهتزازات إلى الخزانة وتسبب ضوضاء ميكانيكية إضافية.

يمكن أن يساعد هيكل التركيب المصمم بشكل صحيح في تحسين الأداء الصوتي والاستقرار الميكانيكي معًا.

كيف يؤثر تصميم المحمل على موثوقية المروحة

يُعد نظام المحامل عاملًا مهمًا في الموثوقية طويلة الأمد لمروحة التبريد.

تعمل المعدات الصناعية غالبًا لفترات طويلة، وأحيانًا بشكل مستمر لآلاف الساعات.

خلال هذه الفترة، يجب أن يتحمل المحمل الدوران المستمر والأحمال الميكانيكية.

تتمتع تقنيات المحامل المختلفة بخصائص مختلفة من حيث عمر التشغيل، والضوضاء، وأداء درجة الحرارة، واتجاه التركيب، ومدى ملاءمة الاستخدام.

لهذا السبب، لا ينبغي أن يركز اختيار المروحة الصناعية على تدفق الهواء والسرعة فقط.

يجب أيضًا مراعاة هيكل المحمل وعمر التشغيل المتوقع.

بالنسبة لخزائن التحكم المصممة للتشغيل المستمر، يمكن أن يساعد المحمل الموثوق وتصميم المحرك المستقر في تقليل خطر تعطل المروحة بمرور الوقت.

كيفية تحديد حجم المروحة الصحيح

غالبًا ما تكون الخزائن الإلكترونية الصناعية ذات مساحة داخلية محدودة.

لذلك، يجب أن تتوافق أبعاد المروحة مع هيكل الخزانة ومساحة التركيب المتاحة.

إذا كانت المروحة كبيرة جدًا، فقد لا تتناسب مع موضع التركيب المحدد.

إذا كانت صغيرة جدًا، فقد يكون تدفق الهواء غير كافٍ.

ينبغي على المهندسين مراعاة أكثر من الأبعاد الخارجية.

يجب تقييم تباعد ثقوب التركيب، وسُمك المروحة، وموقع مخرج الكابل، وخلوص المدخل، وخلوص المخرج، والمكونات المحيطة.

من الأفضل عمومًا تحديد موضع تركيب المروحة خلال مرحلة التصميم المبكرة للمعدات بدلًا من محاولة إضافة مروحة تبريد بعد اكتمال الهيكل الخارجي بالفعل.

لماذا قد يكون تدفق الهواء الأقصى وحده مضللًا

غالبًا ما يتم قياس الحد الأقصى لتدفق الهواء الموضح في كتالوج المنتج في ظروف مفتوحة نسبيًا.

بمجرد تركيب المروحة داخل هيكل حقيقي، يواجه الهواء مقاومة من المرشحات، والشبكات، والمشتتات الحرارية، والفتحات، والكابلات، والمكونات الداخلية.

لذلك، يكون تدفق الهواء الفعلي أثناء التشغيل عادة أقل من تصنيف الهواء الحر.

لهذا السبب يهتم المهندسون ذوو الخبرة بتدفق الهواء والضغط الساكن معًا.

عندما تكون مقاومة النظام مرتفعة، قد توفر مروحة ذات أداء ضغط ساكن أقوى تبريدًا أفضل في العالم الحقيقي مقارنة بمروحة ذات تصنيف أعلى لتدفق الهواء الحر ولكن بقدرة ضغط أضعف.

كيفية اختبار ما إذا كانت مروحة التبريد مناسبة

بعد اختيار المروحة نظريًا، ينبغي إجراء اختبار عملي.

يجب تركيب المروحة في المعدة الفعلية أو في هيكل مماثل وتشغيلها في ظروف واقعية.

يمكن بعد ذلك أخذ قياسات درجة الحرارة في مواقع مختلفة داخل الخزانة.

ينبغي إيلاء اهتمام خاص للمناطق المحيطة بـ VFD، ومصدر الطاقة، والمشغل، والعاكس، والمشتت الحراري، ومصادر الحرارة الرئيسية الأخرى.

إذا كانت بعض المناطق أكثر سخونة بشكل ملحوظ من غيرها، فينبغي مراجعة مسار تدفق الهواء.

قد لا تكون المشكلة بالضرورة عدم كفاية تدفق هواء المروحة.

قد يكون السبب هو سوء توزيع تدفق الهواء، أو موقع مروحة غير صحيح، أو مدخل صغير الحجم، أو مقاومة زائدة للمرشح، أو دائرة قصر في تدفق الهواء.

لذلك، يُعد اختبار ارتفاع درجة الحرارة جزءًا مهمًا من عملية التصميم الحراري الصناعي.

كيف يمكن للتبريد المناسب تقليل تكاليف الصيانة

يمكن لنظام تبريد مصمم جيدًا أن يفعل أكثر من مجرد خفض درجة الحرارة.

من خلال إبقاء المكونات الإلكترونية ضمن نطاق تشغيل مناسب، يمكنه المساعدة في تحسين استقرار النظام وتقليل الإجهاد الحراري.

يمكن أن يقلل التبريد الموثوق أيضًا من خطر عمليات الإيقاف غير المتوقعة الناتجة عن ارتفاع درجة الحرارة المفرط.

بالنسبة لمعدات الإنتاج الصناعية، قد يؤدي التوقف غير المتوقع إلى خسائر إنتاج كبيرة.

وهذا يعني أنه ينبغي التعامل مع الإدارة الحرارية كجزء من استراتيجية الموثوقية الشاملة بدلاً من اعتبارها مجرد ملحق.

عادةً ما تكون تكلفة مروحة التبريد صغيرة مقارنةً بالتكلفة المحتملة لتوقف المعدات عن العمل أو الصيانة الطارئة أو تلف المكونات الإلكترونية.

لماذا تختار شركة تصنيع مروحات تبريد احترافية؟

ليست مروحات التبريد الصناعية دائماً مكونات بسيطة جاهزة للاستخدام.

غالباً ما يحتاج مصنعو المعدات الأصلية إلى مجموعة من الأبعاد المحددة، وتدفق الهواء، والضغط الساكن، والجهد الكهربائي، والضوضاء، وتكوين التركيب، وعمر التشغيل.

يمكن للشركة المصنعة المحترفة مساعدة العملاء في تقييم هذه المتطلبات واختيار مروحة مناسبة من خلال تحليل التطبيق واختبار العينات.

بالنسبة لمشاريع الإنتاج الضخم، تعد اتساقية التصنيع أمراً مهماً بنفس القدر.

إذا كانت دفعات الإنتاج المختلفة تحتوي على اختلافات كبيرة في الأبعاد أو الخصائص الكهربائية أو تدفق الهواء أو الضوضاء، فقد تواجه المعدات النهائية مشكلات في التجميع أو الأداء الحراري.

لذلك يمكن أن تكون عملية تصنيع مستقرة وقدرة اختبار شاملة ذات قيمة للعملاء الصناعيين.

توفر Chungfo Fan قدرات تشمل تصميم المنتجات، وتطوير القوالب، والقولبة بالحقن، وإنتاج SMT، والتجميع، واختبار المنتجات.

تتيح هذه القدرات لـ Chungfo Fan دعم تطبيقات التبريد في خزائن التحكم الصناعية، وخزائن VFD، ومعدات الطاقة، وأنظمة التبريد، والمعدات الإلكترونية، ومعدات الأتمتة، وغيرها من تطبيقات الإدارة الحرارية.

عملية اختيار مروحة تبريد متكاملة

ينبغي أن تبدأ عملية اختيار مروحة موثوقة بمتطلبات الحرارة بدلاً من المروحة نفسها.

أولاً، حدد المكونات الرئيسية المولدة للحرارة داخل الغلاف وقم بتقدير الحمل الحراري الإجمالي.

ثانياً، حدد أقصى درجة حرارة محيطة في ظل ظروف التشغيل الفعلية.

ثالثاً، حدد أقصى درجة حرارة داخلية مسموح بها للغلاف.

رابعاً، قدّر تدفق الهواء المطلوب بناءً على الحمل الحراري وارتفاع درجة الحرارة المسموح به.

خامساً، قيّم المقاومة الناتجة عن المرشحات، والشبكات، والمشتتات الحرارية، وفتحات التهوية، والكابلات، والمكونات الداخلية.

سادساً، اختر مروحة AC أو DC وفقاً للبنية الكهربائية للمعدات.

سابعاً، تحقق من أبعاد المروحة، وفتحات التركيب، وتدفق الهواء، والضغط الساكن، والجهد، والتيار، والضوضاء، ودرجة حرارة التشغيل، وهيكل المحمل، وعمر التشغيل المتوقع.

أخيراً، أجرِ اختبار ارتفاع درجة الحرارة الفعلي في ظل ظروف تشغيل واقعية.

فقط بعد أن يؤكد الاختبار العملي استيفاء المتطلبات الحرارية، ينبغي طرح نموذج المروحة النهائي للإنتاج الضخم.

أخطاء شائعة في اختيار مروحة التبريد

أحد الأخطاء الشائعة هو اختيار مروحة وفقاً للحجم الفيزيائي فقط.

قد تناسب المروحة الخزانة لكنها تفشل مع ذلك في توفير تبريد كافٍ.

خطأ شائع آخر هو اختيار مروحة وفقاً لأقصى تدفق هواء فقط.

من دون مراعاة الضغط الساكن ومقاومة النظام، قد يكون تدفق الهواء الفعلي بعد التركيب أقل بكثير من المتوقع.

الخطأ الثالث هو تجاهل اتجاه تدفق الهواء.

حتى المروحة القوية لا تستطيع تبريد مكون بفعالية إذا لم يصل تدفق الهواء إليه.

هناك مشكلة أخرى وهي تجاهل الظروف البيئية.

قد لا تكون المروحة المختارة لبيئة داخلية نظيفة مناسبة لبيئة تصنيع مليئة بالغبار أو الرطوبة.

الصيانة عامل آخر لا ينبغي تجاهله.

تحتاج المرشحات والمراوح وفتحات التهوية إلى فحص وتنظيف دوري. قد يفقد نظام التبريد الذي يعمل جيداً عند كونه جديداً أداءه تدريجياً إذا تم إهمال الصيانة.

كيف يمكن للتحكم الذكي بالمروحة تحسين الإدارة الحرارية

يمكن للمعدات الصناعية الحديثة أيضاً استخدام التحكم الذكي بالمروحة لتحسين الأداء الحراري.

بدلاً من تشغيل المروحة بأقصى سرعة بشكل مستمر، يمكن للمعدات ضبط سرعة المروحة وفقاً لدرجة الحرارة الداخلية أو ظروف الحمل.

يمكن أن يقلل ذلك من استهلاك الطاقة غير الضروري والضوضاء مع توفير تبريد كافٍ عند زيادة الحمل الحراري.

اعتماداً على المروحة ونظام التحكم، يمكن تحقيق تنظيم السرعة من خلال طرق مثل التحكم PWM أو التحكم بالجهد.

بالنسبة للمعدات التي تشهد تغيرات كبيرة في حمل التشغيل، يمكن أن يوفر التبريد متغير السرعة استراتيجية أكثر كفاءة للإدارة الحرارية.

ومع ذلك، ينبغي أن يكون نظام التحكم متوافقاً مع المروحة المختارة وخصائصها الكهربائية.

صيانة مروحة التبريد للحاويات الصناعية

حتى المروحة عالية الجودة تتطلب صيانة مناسبة.

يجب فحص مدخل ومخرج المروحة بانتظام للتأكد من عدم انسدادهما.

يجب تنظيف المرشحات أو استبدالها وفقًا لبيئة التشغيل.

يجب أيضًا مراقبة تراكم الغبار على شفرات المروحة.

عند ظهور ضوضاء أو اهتزاز غير طبيعي، يجب فحص المروحة على الفور.

يمكن أن تشير زيادة الضوضاء أحيانًا إلى تآكل المحامل أو تلوث الشفرات أو مشكلات التثبيت أو عدم الاتزان الميكانيكي.

يمكن للصيانة المبكرة منع تطور مشكلة تبريد صغيرة إلى توقف المعدات عن العمل.

الخلاصة

يتطلب اختيار مروحة التبريد المناسبة لحاوية إلكترونية صناعية نهجًا على مستوى النظام.

يحدد الحمل الحراري متطلبات التبريد الأساسية.

يحدد تدفق الهواء قدرة تبادل الهواء.

يحدد الضغط الساكن مدى فعالية المروحة في التغلب على مقاومة النظام.

يحدد اتجاه تدفق الهواء ما إذا كان يتم نقل الحرارة فعليًا بعيدًا عن المكونات الحرجة.

يحدد الجهد والتوافق الكهربائي ما إذا كانت المروحة يمكنها العمل بشكل صحيح مع نظام طاقة المعدات.

تحدد الضوضاء والمقاومة البيئية وتصميم المحامل والعمر التشغيلي ومتطلبات الصيانة ما إذا كانت المروحة قادرة على الاستمرار في العمل بشكل موثوق على المدى الطويل.

بالنسبة لخزائن التحكم في VFD، يجب على المهندسين إيلاء اهتمام خاص لتوليد الحرارة واتجاه تدفق الهواء وسعة السحب ومقاومة المرشح وأداء العادم.

بالنسبة للمعدات الإلكترونية المدمجة، يمكن أن توفر مراوح الجهد المنخفض حلول تبريد عملية عندما يكون مصدر الطاقة المتاح ومتطلبات تدفق الهواء متوافقين.

بالنسبة للبيئات المتربة أو الرطبة أو ذات درجات الحرارة المرتفعة أو الخارجية، يجب تقييم الحماية البيئية والترشيح كجزء من التصميم الحراري الشامل.

لذلك فإن مروحة التبريد المختارة بشكل صحيح ليست مجرد مكون ميكانيكي صغير داخل الخزانة الصناعية. بل هي جزء مهم من نظام الإدارة الحرارية وموثوقية المعدات.

يمكن لـ Chungfo Fan توفير حلول مروحات تبريد تعتمد على تدفق الهواء والضغط الساكن والجهد والأبعاد والضوضاء ومتطلبات التركيب وظروف التطبيق. وبفضل قدراتها التي تشمل تصميم المنتجات وتصنيع القوالب والقولبة بالحقن وإنتاج SMT والتجميع والاختبار، تدعم Chungfo Fan مصنعي المعدات الصناعية الباحثين عن حلول موثوقة للإدارة الحرارية.

الأسئلة الشائعة

هل تحتاج كل حاوية إلكترونية صناعية إلى مروحة تبريد؟

لا تتطلب كل الحاويات تهوية قسرية. إذا كان الحمل الحراري الداخلي منخفضًا ويمكن لتبديد الحرارة الطبيعي الحفاظ على درجة الحرارة المطلوبة، فقد لا تكون هناك حاجة إلى مروحة.

ومع ذلك، عندما تولد المكونات الإلكترونية حرارة كبيرة أو تعمل الحاوية في بيئة ذات درجة حرارة محيطة مرتفعة، يمكن للتهوية القسرية توفير حل أكثر موثوقية للإدارة الحرارية.

كيف أحدد تدفق الهواء المطلوب لخزانة صناعية؟

يعتمد تدفق الهواء المطلوب على إجمالي الحمل الحراري ودرجة الحرارة المحيطة وارتفاع درجة الحرارة الداخلي المسموح به وهيكل الحاوية ومقاومة النظام.

يجب على المهندسين أولًا تحديد الحرارة الناتجة عن المكونات الداخلية ثم حساب تدفق الهواء المطلوب لإزالة تلك الحرارة.

يجب أيضًا مراعاة مقاومة المرشحات والشبكات والمشتتات الحرارية وفتحات التهوية.

هل تكون مروحة ذات تدفق هواء أعلى أفضل دائمًا؟

لا.

يجب اختيار المروحة وفقًا للحمل الحراري الفعلي ومقاومة النظام.

قد يؤدي تدفق الهواء المفرط إلى زيادة الضوضاء واستهلاك الطاقة والاهتزاز ودخول الغبار.

ومن ناحية أخرى، قد يؤدي تدفق الهواء غير الكافي إلى ارتفاع درجة الحرارة بشكل مفرط.

أفضل مروحة هي التي توفر أداء تبريد كافيًا في العالم الحقيقي تحت ظروف التشغيل الفعلية.

لماذا تحتاج خزانة VFD إلى تهوية عادم خاصة؟

ينتج محرك التردد المتغير حرارة أثناء التشغيل وقد يمثل جزءًا كبيرًا من إجمالي الحمل الحراري للخزانة.

عند تركيب محرك أو أكثر من محركات VFD داخل خزانة مغلقة، يمكن أن تتراكم الحرارة بسرعة.

يمكن لنظام مروحة عادم vfd المصمم بشكل صحيح أن يساعد في إزالة الهواء الساخن والحفاظ على درجة حرارة داخلية أكثر استقرارًا.

هل مروحة تبريد بجهد 5 فولت مناسبة للمعدات الإلكترونية الصناعية؟

نعم، اعتمادًا على التطبيق.

يمكن أن تكون مروحة تبريد بجهد 5 فولت مناسبة للأنظمة الإلكترونية منخفضة الجهد، ولوحات التحكم، والمعدات المدمجة، وأجهزة الاتصالات، والتجميعات الإلكترونية المدمجة.

ومع ذلك، يجب على المهندسين أيضًا تقييم تدفق الهواء، والضغط الساكن، والتيار، والضوضاء، وعمر التشغيل، وجهد البدء، والظروف البيئية.

هل يجب أن تستخدم الخزانة الصناعية مروحة تبريد تعمل بالتيار المتردد أم التيار المستمر؟

تعتمد الإجابة على بنية طاقة المعدات.

تُعد مراوح التيار المتردد مناسبة للمعدات التي يتوفر لها مصدر طاقة تيار متردد بسهولة.

غالبًا ما تكون مراوح التيار المستمر أكثر ملاءمة عندما تكون المعدات مزودة بالفعل بمصدر طاقة تيار مستمر منخفض الجهد.

يجب أن يأخذ القرار أيضًا في الاعتبار مساحة التركيب، ومتطلبات التحكم، والضوضاء، والأداء الحراري.

هل يقلل المرشح من تدفق هواء مروحة التبريد؟

نعم.

يضيف المرشح مقاومة إلى مسار تدفق الهواء.

مع تراكم الغبار على المرشح، يمكن أن تزداد المقاومة بشكل أكبر.

لذلك يجب أن تتمتع المروحة بقدرة ضغط ساكن كافية للحفاظ على تدفق هواء مناسب في ظل حالة المرشح المتوقعة.

أين يجب تركيب مروحة تبريد الحاوية؟

يعتمد موقع التركيب على هيكل الخزانة.

الترتيب الشائع هو إدخال هواء أبرد من خلال فتحة سحب سفلية وطرد الهواء الأكثر دفئًا من خلال منفذ علوي.

ومع ذلك، يجب دائمًا مراعاة الموقع الفعلي لمصادر الحرارة.

الهدف هو إنشاء مسار تدفق هواء يمر عبر المكونات الرئيسية المولدة للحرارة قبل خروج الهواء من الحاوية.

ما الشهادات التي تمتلكها Chungfo Fan؟

تمتلك Chungfo Fan شهادات وقدرات امتثال ذات صلة تشمل ISO9001 وISO14000 وCE وUL وTÜV وCCC وSGS وRoHS وREACH وIATF16949.

تمتلك بعض المنتجات أيضًا معلومات شهادات مرتبطة بـ UL، بما في ذلك تسجيل منتج UL ‏GPWV2.E311396.

لماذا تختار Chungfo Fan كمورد لمراوح التبريد الصناعية؟

توفر Chungfo Fan قدرات تشمل تصميم المنتجات، وتطوير الأدوات، والقولبة بالحقن، وإنتاج SMT، والتجميع، واختبار المنتجات.

يمكن للشركة دعم العملاء بحلول لمراوح التبريد تعتمد على تدفق الهواء، والضغط الساكن، والجهد، والأبعاد، والضوضاء، ومتطلبات التركيب، وظروف التطبيق.

بالنسبة للحاويات الإلكترونية الصناعية، وخزائن VFD، ومعدات الطاقة، وأنظمة الأتمتة، ومعدات التبريد، وتطبيقات الإدارة الحرارية الأخرى، يمكن لـ Chungfo Fan دعم اختيار المنتجات القياسية والمتطلبات الخاصة بالتطبيق.

شهادات الشركة

تغطي قدرات Chungfo Fan في إدارة الجودة والمنتجات العديد من المعايير الدولية ومتطلبات الشهادات.

تمتلك الشركة شهادات وقدرات امتثال ذات صلة تشمل ISO9001 وISO14000 وCE وUL وTÜV وCCC وSGS وRoHS وREACH وIATF16949.

تمتلك بعض المنتجات معلومات شهادات مرتبطة بـ UL، مع تسجيل منتج UL ‏GPWV2.E311396.

بالنسبة لمصنعي المعدات الصناعية، تعد قدرة الحصول على الشهادات، واتساق التصنيع، واختبار المنتجات، والدعم الفني عوامل مهمة عند اختيار مورد طويل الأمد لمراوح التبريد.

لا ينبغي لمورد موثوق لمراوح التبريد أن يوفر منتجًا يتمتع بتدفق الهواء المطلوب فقط، بل يجب أن يوفر أيضًا جودة متسقة، وإنتاجًا مستقرًا، واختبارات مناسبة، ودعمًا فنيًا طوال عملية تطوير المنتج والإنتاج الضخم.

تلتزم Chungfo Fan بتوفير حلول مستقرة وفعالة وموثوقة لمراوح التبريد لمصنعي المعدات الصناعية ومساعدة العملاء على بناء أنظمة إدارة حرارية أكثر موثوقية.
